简介

在计算机视觉和图像处理领域，形态学操作是一种基于图像形状的处理方法。其中，膨胀（Dilation）是最基本和常用的形态学操作之一。在OpenCvSharp中，我们可以轻松地实现膨胀操作，以增强图像中的特定特征。

什么是膨胀？

膨胀操作会使图像中的物体扩大。具体来说，它将图像中的白色区域（或高亮区域）向周围扩展。在二值图像中，膨胀会使白色区域增大，黑色区域缩小。

OpenCvSharp中的膨胀操作

在OpenCvSharp中，我们使用Cv2.Dilate()方法来执行膨胀操作。基本语法如下：

Python
Cv2.Dilate(src, dst, kernel, anchor, iterations, borderType, borderValue)

其中：

src: 输入图像
dst: 输出图像
kernel: 结构元素，定义了膨胀的形状
anchor: 锚点，默认为(-1, -1)，表示结构元素的中心
iterations: 迭代次数，默认为1
borderType: 边界类型
borderValue: 边界值

应用场景

膨胀操作在图像处理中有多种应用场景，以下是一些常见的例子：

去除噪点：通过先腐蚀后膨胀（开运算），可以去除小的暗噪点。
填充小孔：对于二值图像中的小孔或裂缝，膨胀可以填充它们。
连接断开的部分：在字符识别中，可以用来连接断开的笔画。
增强特征：在某些情况下，膨胀可以增强图像中的某些特征。
边缘检测：与腐蚀操作结合，可以用于边缘检测。

代码示例

让我们通过几个具体的例子来看看如何在OpenCvSharp中使用膨胀操作。

示例1：基本膨胀操作

C#
using OpenCvSharp;

class Program
{
    static void Main(string[] args)
    {
        // 读取图像

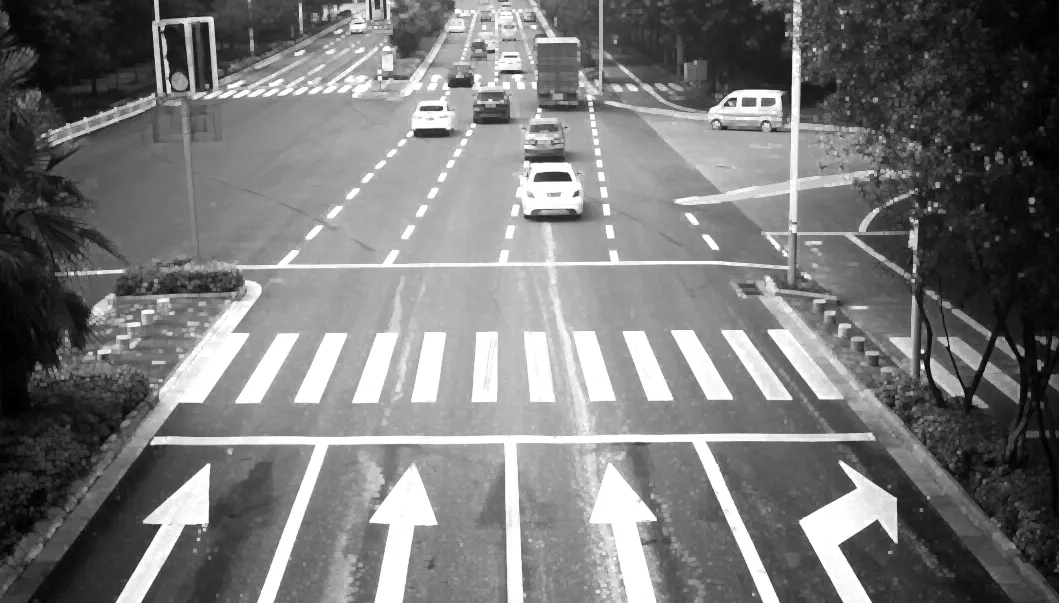

        Mat src = Cv2.ImRead("input.png", ImreadModes.Grayscale);
        Mat dst = new Mat();

        // 创建结构元素
        Mat kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(3, 3));

        // 执行膨胀操作
        Cv2.Dilate(src, dst, kernel, iterations: 1);

        // 保存结果
        Cv2.ImWrite("dilated.png", dst);
    }
}

示例2：去除噪点（开运算）

C#
using OpenCvSharp;

class Program
{
    static void Main(string[] args)
    {

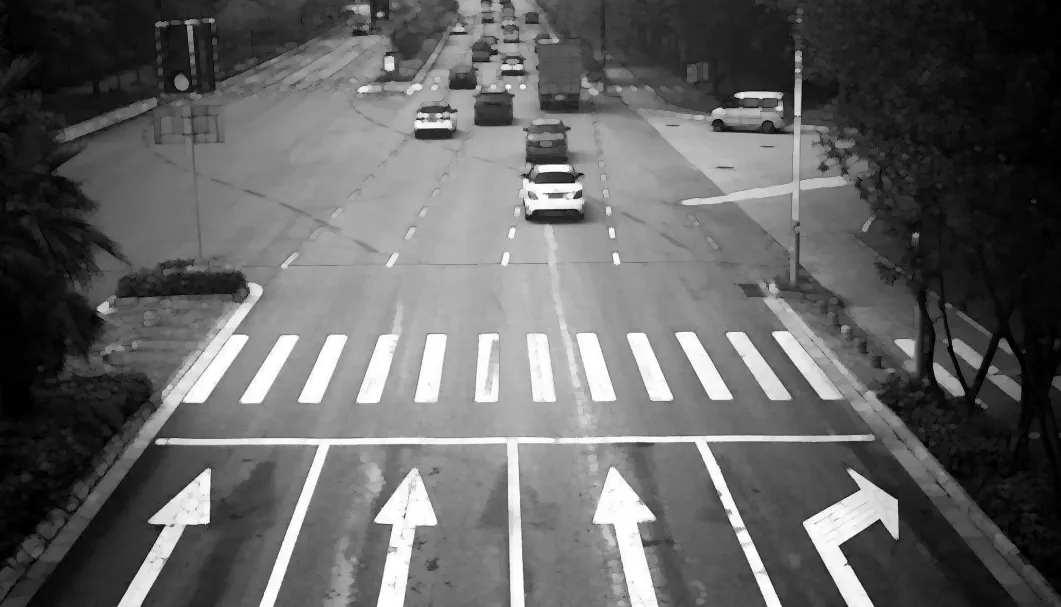

        Mat src = Cv2.ImRead("noisy_image.png", ImreadModes.Grayscale);
        Mat dst = new Mat();

        Mat kernel = Cv2.GetStructuringElement(MorphShapes.Ellipse, new Size(5, 5));

        // 先腐蚀后膨胀
        Cv2.Erode(src, dst, kernel);
        Cv2.Dilate(dst, dst, kernel);

        Cv2.ImWrite("denoised_image.png", dst);
    }
}

示例3：文本增强

C#
using OpenCvSharp;

class Program
{
    static void Main(string[] args)
    {
        Mat src = Cv2.ImRead("text.png", ImreadModes.Grayscale);
        Mat dst = new Mat();

        // 创建水平结构元素

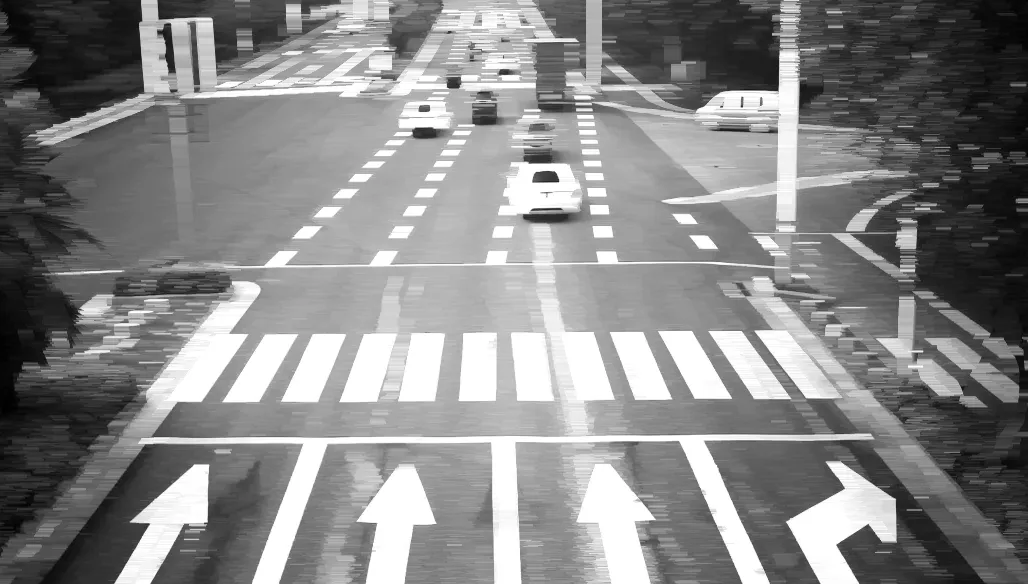

        Mat kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(15, 1));

        // 执行膨胀操作
        Cv2.Dilate(src, dst, kernel, iterations: 1);

        Cv2.ImWrite("enhanced_text.png", dst);
    }
}

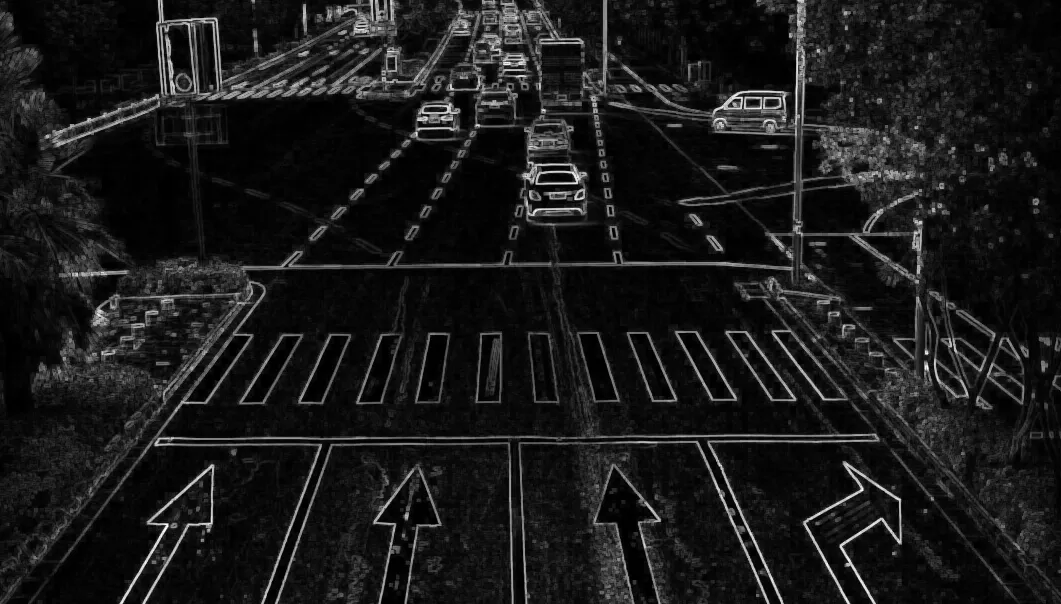

示例4：边缘检测

C#
using OpenCvSharp;

class Program
{
    static void Main(string[] args)
    {
        Mat src = Cv2.ImRead("object.png", ImreadModes.Grayscale);
        Mat dilated = new Mat();
        Mat eroded = new Mat();
        Mat edge = new Mat();

        Mat kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(3, 3));

        // 膨胀和腐蚀
        Cv2.Dilate(src, dilated, kernel);
        Cv2.Erode(src, eroded, kernel);

        // 膨胀图像减去腐蚀图像得到边缘
        Cv2.Subtract(dilated, eroded, edge);

        Cv2.ImWrite("edge.png", edge);
    }
}

示例5：指纹图像增强

指纹识别是生物识别技术中的重要应用。使用膨胀操作可以增强指纹图像，使指纹纹路更加清晰。

C#
using OpenCvSharp;

class Program
{
    static void Main(string[] args)
    {
        // 读取指纹图像
        Mat fingerprint = Cv2.ImRead("fingerprint.png", ImreadModes.Grayscale);

        // 应用自适应阈值处理
        Mat binary = new Mat();
        Cv2.AdaptiveThreshold(fingerprint, binary, 255, AdaptiveThresholdTypes.GaussianC, ThresholdTypes.Binary, 11, 2);

        // 创建结构元素
        Mat kernel = Cv2.GetStructuringElement(MorphShapes.Ellipse, new Size(3, 3));

        // 执行膨胀操作
        Mat dilated = new Mat();
        Cv2.Dilate(binary, dilated, kernel, iterations: 1);

        // 保存结果
        Cv2.ImWrite("enhanced_fingerprint.png", dilated);

        // 显示原图和增强后的图像（可选）
        using (new Window("Original Fingerprint", fingerprint))
        using (new Window("Enhanced Fingerprint", dilated))
        {
            Cv2.WaitKey();
        }
    }
}

在这个例子中，我们首先对指纹图像进行自适应阈值处理，将其转换为二值图像。然后，我们使用一个小的椭圆形结构元素进行膨胀操作，这有助于增强指纹的纹路，使其更加清晰可辨。

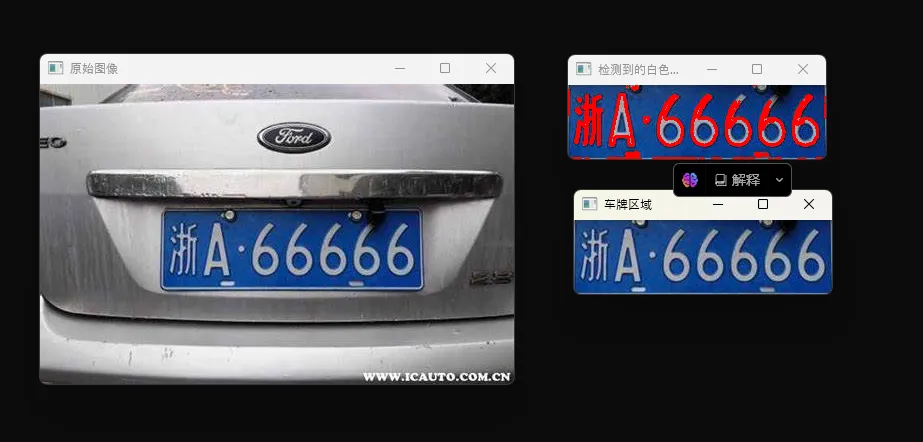

示例6：车牌字符分割

在车牌识别系统中，字符分割是一个关键步骤。膨胀操作可以帮助连接车牌中的断开字符，便于后续的字符识别。

C#
static void Main(string[] args)
{
    // 读取图像
    Mat image = Cv2.ImRead("coip.jpg");
    if (image.Empty())
    {
        Console.WriteLine("无法加载图像!");
        return;
    }

    // 转换为HSV颜色空间
    Mat hsvImage = new Mat();
    Cv2.CvtColor(image, hsvImage, ColorConversionCodes.BGR2HSV);

    // 设置蓝色范围
    Scalar lowerBlue = new Scalar(100, 100, 100);
    Scalar upperBlue = new Scalar(140, 255, 255);

    // 创建蓝色区域掩码
    Mat blueMask = new Mat();
    Cv2.InRange(hsvImage, lowerBlue, upperBlue, blueMask);

    // 查找蓝色区域的轮廓
    Point[][] contours;
    HierarchyIndex[] hierarchy;
    Cv2.FindContours(blueMask, out contours, out hierarchy, RetrievalModes.External, ContourApproximationModes.ApproxSimple);

    // 找到最大蓝色区域作为车牌
    Rect plateRect = new Rect();
    double maxArea = 0;
    foreach (var contour in contours)
    {
        double area = Cv2.ContourArea(contour);
        if (area > maxArea)
        {
            maxArea = area;
            plateRect = Cv2.BoundingRect(contour);
        }
    }

    // 提取车牌区域
    Mat plateRegion = new Mat(image, plateRect);

    // 转换车牌区域为HSV
    Mat hsvPlate = new Mat();
    Cv2.CvtColor(plateRegion, hsvPlate, ColorConversionCodes.BGR2HSV);

    // 设置白色字符范围（调整S和V阈值以适应具体情况）
    Scalar lowerWhite = new Scalar(0, 0, 168);
    Scalar upperWhite = new Scalar(172, 111, 255);

    // 创建白色字符掩码
    Mat whiteMask = new Mat();
    Cv2.InRange(hsvPlate, lowerWhite, upperWhite, whiteMask);

    // 查找白色字符的轮廓
    Point[][] whiteContours;
    Cv2.FindContours(whiteMask, out whiteContours, out hierarchy, RetrievalModes.External, ContourApproximationModes.ApproxSimple);

    // 绘制检测到的白色字符轮廓
    Mat resultImage = plateRegion.Clone();
    Cv2.DrawContours(resultImage, whiteContours, -1, Scalar.Red, 2);

    using (new Window("原始图像", image))
    using (new Window("车牌区域", plateRegion))
    using (new Window("检测到的白色字符", resultImage))
    {
        Cv2.WaitKey();
    }
}

请注意，HSV范围可能需要根据实际情况进行调整，以适应图像中的光照条件和颜色变化。

注意事项

选择合适的结构元素：结构元素的大小和形状会直接影响膨胀的效果。
迭代次数：增加迭代次数会加强膨胀效果，但也可能导致过度膨胀。
图像类型：膨胀操作通常在二值图像或灰度图像上进行。对于彩色图像，可能需要先转换为灰度图像。
计算成本：膨胀是一种计算密集型操作，对于大图像或实时处理可能需要考虑性能问题。

结论

膨胀操作是OpenCvSharp中一个强大而灵活的工具。通过调整结构元素和迭代次数，我们可以实现各种图像处理任务，如去噪、特征增强和边缘检测等。在实际应用中，膨胀常常与其他形态学操作（如腐蚀）结合使用，以达到更复杂的效果。掌握膨胀操作，将为您的图像处理工具箱增添一个有力的武器。
