腐蚀是图像处理中的一种基本形态学操作,在文本分割中有着重要应用。本文将详细介绍如何使用OpenCvSharp库在C#中实现腐蚀操作,并通过多个例子展示其在文本分割中的应用。

1. 基本概念

腐蚀操作的基本思想是将图像中的物体边界腐蚀掉,即缩小前景物体的面积。在文本图像中,这可以帮助我们分离相连的字符或去除小的噪点。

2. OpenCvSharp中的腐蚀操作

在OpenCvSharp中,我们主要使用Cv2.Erode()方法来进行腐蚀操作。以下是该方法的基本语法:

C#
Cv2.Erode(InputArray src, OutputArray dst, InputArray kernel, Point? anchor = null, int iterations = 1, BorderTypes borderType = BorderTypes.Constant, Scalar? borderValue = null)

参数说明:

src: 输入图像
dst: 输出图像
kernel: 腐蚀操作的核(结构元素)
anchor: 锚点,默认为核的中心
iterations: 腐蚀的次数
borderType: 边界类型
borderValue: 边界值

3. 实例: 基本腐蚀操作

让我们从一个简单的例子开始,展示如何对文本图像进行基本的腐蚀操作:

C#
static void Main(string[] args)
{
    // 读取图像
    Mat image = Cv2.ImRead("011eaae7b2c300b05a_b.jpg", ImreadModes.Grayscale);
    if (image.Empty())
    {
        Console.WriteLine("无法加载图像!");
        return;
    }

    // 创建结构元素
    using var kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(3, 3));

    using var dst = new Mat();
    // 进行腐蚀操作
    Cv2.Erode(image, dst, kernel, iterations: 1);

    using (new Window("原始图像", image))
    using (new Window("腐蚀后", dst))
    {
        Cv2.WaitKey();
    }
}

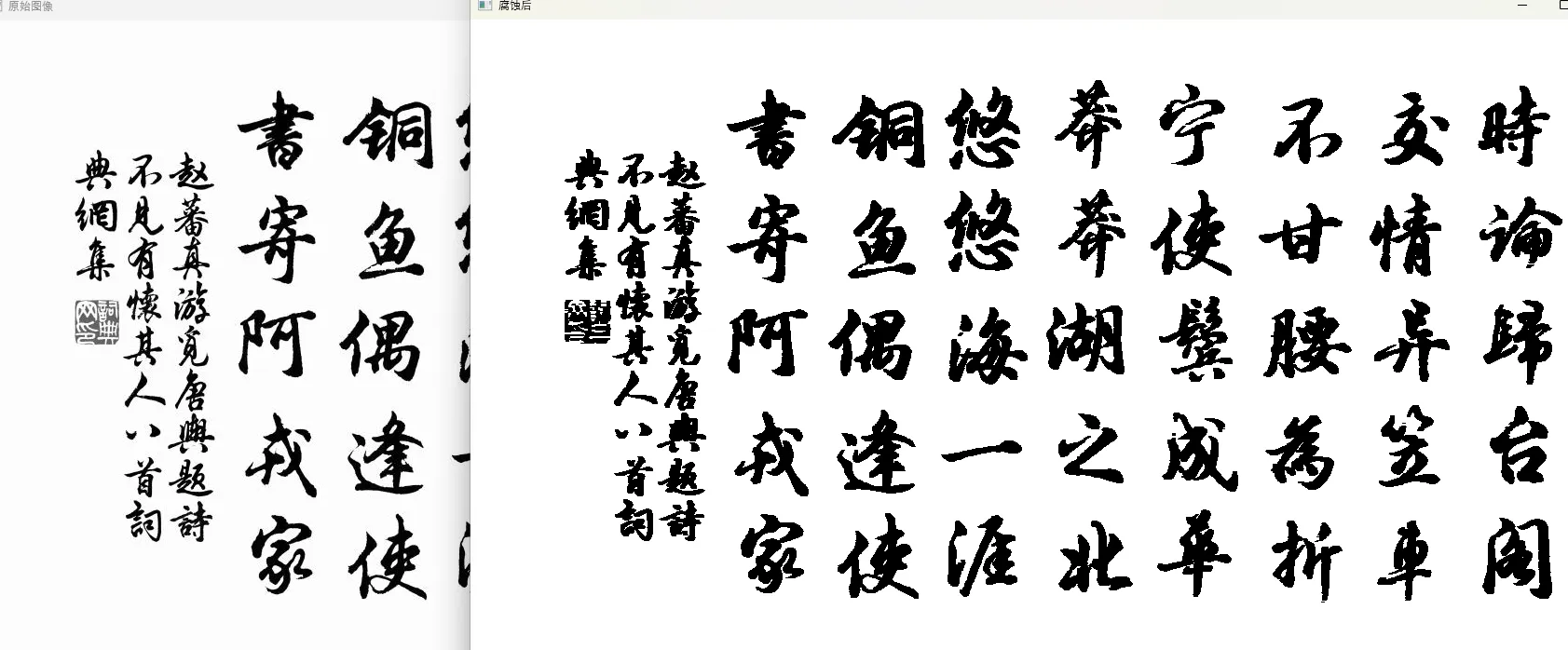

这个例子展示了如何读取一个文本图像,创建一个3x3的矩形结构元素,然后对图像进行一次腐蚀操作。

4. 实例: 自适应腐蚀用于字符分割

在某些情况下,我们可能需要根据文本的特征来动态调整腐蚀的参数。以下是一个更复杂的例子,展示如何使用自适应腐蚀来分割相连的字符:

C#
static void Main()
{
    // 读取图像
    using var src = new Mat("cb10a250205.jpg", ImreadModes.Grayscale);
    using var dst = new Mat();

    // 二值化
    Cv2.Threshold(src, dst, 0, 255, ThresholdTypes.Otsu | ThresholdTypes.Binary);

    // 计算平均字符宽度
    using var stats = new Mat();
    using var centroids = new Mat();
    using var labeledImage = new Mat();
    Cv2.ConnectedComponentsWithStats(dst, labeledImage, stats, centroids);

    var avgWidth = CalculateAverageWidth(stats);

    // 创建自适应结构元素
    int kernelSize = (int)(avgWidth * 0.3);
    using var kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(kernelSize, 1));

    // 进行腐蚀操作
    Cv2.Erode(dst, dst, kernel, iterations: 1);

    // 保存结果

    using (new Window("原始图像", src))
    using (new Window("腐蚀后", dst))
    {
        Cv2.WaitKey();
    }
}

static double CalculateAverageWidth(Mat stats)
{
    double totalWidth = 0;
    int count = 0;
    for (int i = 1; i < stats.Rows; i++)  // 跳过背景
    {
        int width = stats.At<int>(i, 2);  // 宽度在第3列
        if (width > 0)
        {
            totalWidth += width;
            count++;
        }
    }
    return totalWidth / count;
}

这个例子首先对图像进行二值化,然后使用连通组件分析来计算平均字符宽度。基于这个宽度,我们创建一个自适应的结构元素来进行腐蚀,从而更好地分割相连的字符。

5. 实例: 多尺度腐蚀用于文本行分割

有时,我们需要分割不同大小的文本元素,如单词或文本行。以下是一个使用多尺度腐蚀来实现这一目标的例子:

C#
static void Main()
{
    // 读取图像
    using var src = new Mat("cb10a250205.jpg", ImreadModes.Grayscale);

    // 二值化
    using var binary = new Mat();
    Cv2.Threshold(src, binary, 0, 255, ThresholdTypes.Otsu | ThresholdTypes.Binary);

    // 多尺度腐蚀
    var scales = new[] { 3, 5, 7, 9 };
    for (int i = 0; i < scales.Length; i++)
    {
        using var result = src.Clone();
        Cv2.CvtColor(result, result, ColorConversionCodes.GRAY2BGR);

        using var eroded = binary.Clone();
        using var kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(scales[i], 1));
        Cv2.Erode(eroded, eroded, kernel, iterations: 1);

        // 边缘检测
        using var edges = new Mat();
        Cv2.Canny(eroded, edges, 50, 150);

        // 在结果图上绘制边缘
        result.SetTo(new Scalar(0, 0, 255), edges);

        // 显示结果
        Cv2.ImShow($"Eroded Text (Scale {scales[i]})", result);
    }

    // 等待用户按键
    Cv2.WaitKey(0);

    // 关闭所有窗口
    Cv2.DestroyAllWindows();
}

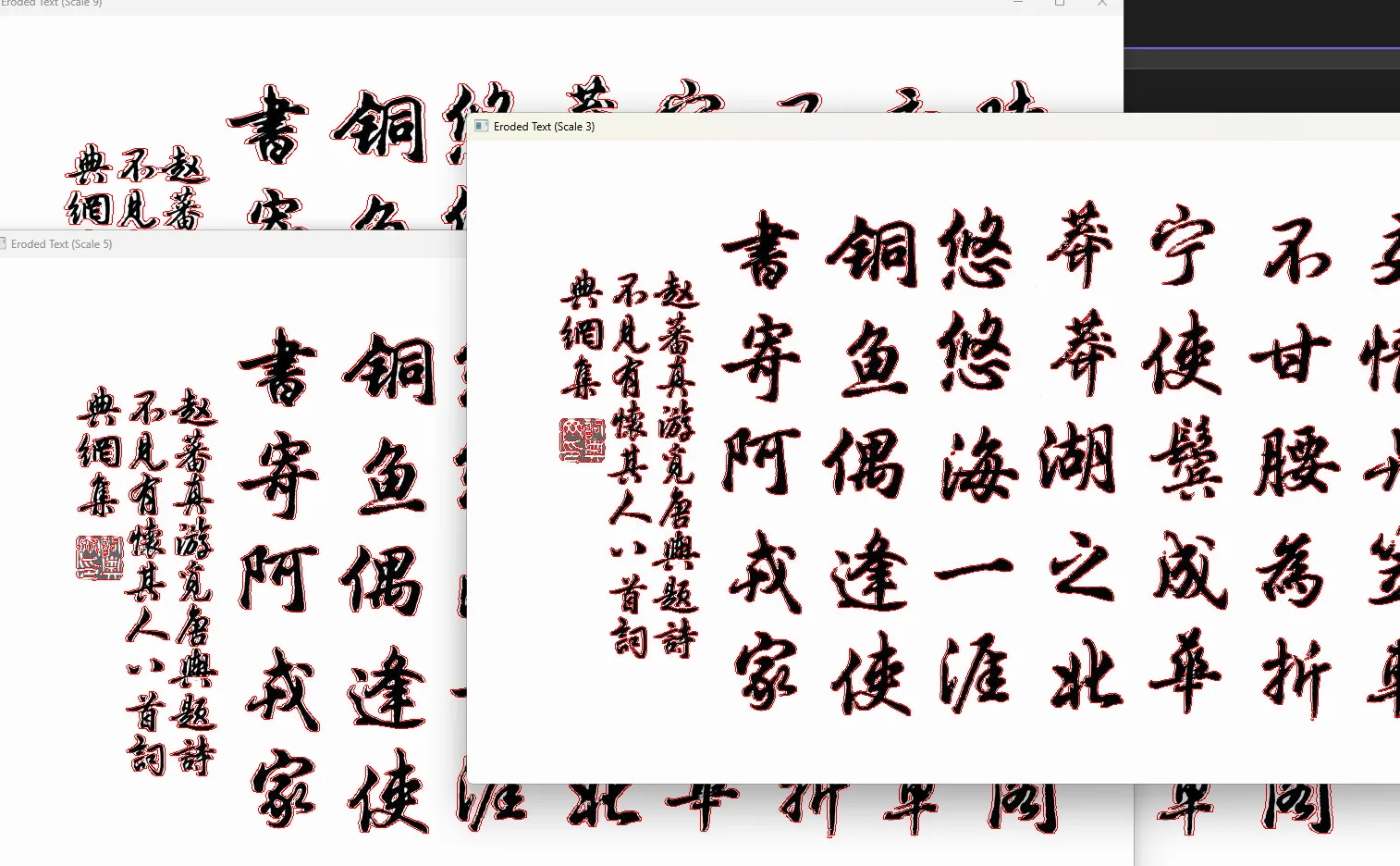

这个例子使用不同尺度的结构元素进行多次腐蚀,逐步分割出更大的文本元素。最后,我们使用轮廓检测来标识分割出的文本行。

6. 结论

腐蚀操作是文本分割中的一个强大工具。通过调整结构元素的大小和形状,以及腐蚀的次数,我们可以实现从字符级到行级的各种文本分割任务。在实际应用中,可能需要结合其他图像处理技术(如膨胀、开运算、闭运算等)来获得最佳效果。
