🌳 SQL Server CTE递归查询：轻松搞定设备层级与工艺流程树形结构
2025-11-19
SQLSERVER
00

目录

🔍 问题分析：树形数据查询的三大痛点
痛点1：层级深度不确定
痛点2：向上向下查询需求并存
痛点3：性能与可读性难以兼顾
🛠️ 解决方案：CTE递归查询的5大实战技巧
📋 数据准备：构建测试环境
🔥 技巧一：向下递归查询子设备
🎯 技巧二：向上递归追溯父级设备
🚀 技巧三：工艺流程完整路径查询
📊 技巧四：层级统计分析
⚡ 技巧五：性能优化和安全控制
💼 实际应用案例分享
案例1：制造业设备管理系统
案例2：ERP系统工艺路径规划
🎯 核心要点总结

在工业制造、设备管理等业务场景中，我们经常遇到这样的痛点：设备有上下级关系、工艺流程呈树状结构，如何用SQL优雅地查询出完整的层级关系？

传统的表连接查询面对多层嵌套时显得力不从心，递归存储过程又过于复杂。今天就来揭秘SQL Server的CTE递归查询这个利器，让你轻松处理任何深度的树形数据结构！

无论你是要查询某个设备下的所有子设备，还是要追溯工艺流程的完整路径，本文将通过实战案例，让你彻底掌握CTE递归查询的精髓。

🔍 问题分析：树形数据查询的三大痛点

痛点1：层级深度不确定

在实际业务中，设备层级可能有3层、5层，甚至更深。用传统JOIN方式需要写N个表连接，代码冗长且不灵活。

痛点2：向上向下查询需求并存

既要能从叶子节点向上追溯到根节点，又要能从根节点向下展开所有子节点，单一查询方式无法满足。

痛点3：性能与可读性难以兼顾

递归存储过程性能好但代码复杂，简单查询可读性强但性能差，需要找到平衡点。

🛠️ 解决方案：CTE递归查询的5大实战技巧

📋 数据准备：构建测试环境

首先创建设备层级表和工艺流程表：

SQL
-- 创建设备层级表
CREATE TABLE Equipment (
    EquipmentID INT PRIMARY KEY,
    EquipmentName NVARCHAR(100),
    ParentID INT,
    Level INT,
    CreateDate DATETIME DEFAULT GETDATE()
);

-- 插入测试数据
INSERT INTO Equipment VALUES
(1, '生产线A', NULL, 1, '2024-01-01'),
(2, '工作站A1', 1, 2, '2024-01-02'),
(3, '工作站A2', 1, 2, '2024-01-03'),
(4, '设备A1-1', 2, 3, '2024-01-04'),
(5, '设备A1-2', 2, 3, '2024-01-05'),
(6, '传感器A1-1-1', 4, 4, '2024-01-06'),
(7, '传感器A1-1-2', 4, 4, '2024-01-07');

-- 创建工艺流程表
CREATE TABLE ProcessFlow (
    ProcessID INT PRIMARY KEY,
    ProcessName NVARCHAR(100),
    ParentProcessID INT,
    Sequence INT,
    Duration INT -- 工序耗时(分钟)
);

-- 插入工艺流程数据
INSERT INTO ProcessFlow VALUES
(1, '产品制造', NULL, 1, 0),
(2, '原料准备', 1, 1, 30),
(3, '加工处理', 1, 2, 60),
(4, '质量检测', 1, 3, 20),
(5, '物料投入', 2, 1, 10),
(6, '预处理', 2, 2, 20),
(7, '粗加工', 3, 1, 30),
(8, '精加工', 3, 2, 30);

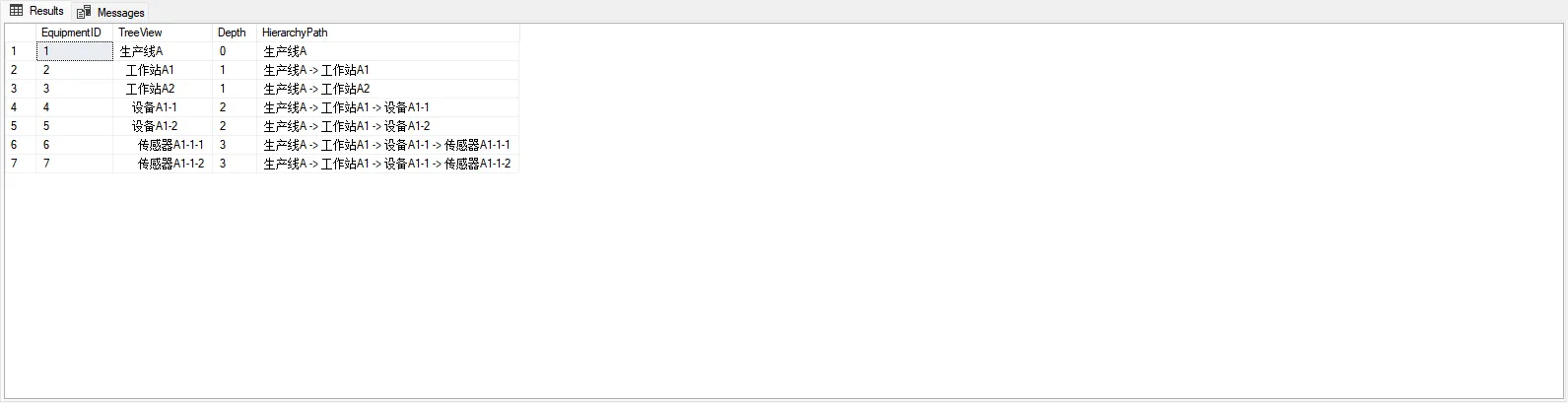

🔥 技巧一：向下递归查询子设备

场景：查询某个设备及其所有下级设备

SQL
-- 查询设备ID=1的所有下级设备
WITH EquipmentHierarchy AS (
    -- 锚点：找到起始设备
    SELECT
        EquipmentID,
        EquipmentName,
        ParentID,
        Level,
        0 as Depth,
        CAST(EquipmentName AS NVARCHAR(500)) as HierarchyPath
    FROM Equipment
    WHERE EquipmentID = 1

    UNION ALL

    -- 递归：找到所有子设备
    SELECT
        e.EquipmentID,
        e.EquipmentName,
        e.ParentID,
        e.Level,
        eh.Depth + 1,
        CAST(eh.HierarchyPath + ' -> ' + e.EquipmentName AS NVARCHAR(500))
    FROM Equipment e
    INNER JOIN EquipmentHierarchy eh ON e.ParentID = eh.EquipmentID
)
SELECT
    EquipmentID,
    REPLICATE('  ', Depth) + EquipmentName as TreeView,
    Depth,
    HierarchyPath
FROM EquipmentHierarchy
ORDER BY Depth, EquipmentID;


⚠️ 常见坑点提醒：

  • 锚点查询和递归查询的字段数量和类型必须完全一致
  • 使用REPLICATE函数实现缩进显示层级关系
  • 路径拼接要注意字符串长度限制

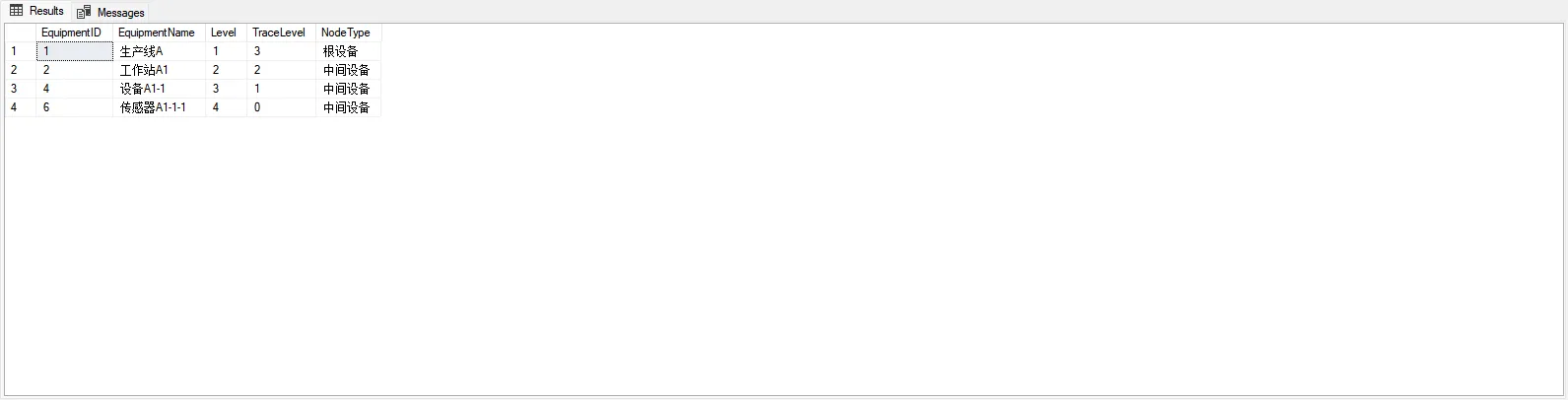

🎯 技巧二：向上递归追溯父级设备

场景：从叶子节点向上追溯到根节点

SQL
-- 从传感器ID=6向上追溯所有父级设备
WITH ParentTrace AS (
    -- 锚点：从指定设备开始
    SELECT
        EquipmentID,
        EquipmentName,
        ParentID,
        Level,
        0 as TraceLevel
    FROM Equipment
    WHERE EquipmentID = 6

    UNION ALL

    -- 递归：向上追溯父级
    SELECT
        e.EquipmentID,
        e.EquipmentName,
        e.ParentID,
        e.Level,
        pt.TraceLevel + 1
    FROM Equipment e
    INNER JOIN ParentTrace pt ON e.EquipmentID = pt.ParentID
)
SELECT
    EquipmentID,
    EquipmentName,
    Level,
    TraceLevel,
    CASE
        WHEN TraceLevel = (SELECT MAX(TraceLevel) FROM ParentTrace)
        THEN '根设备'
        ELSE '中间设备'
    END as NodeType
FROM ParentTrace
ORDER BY TraceLevel DESC;


💡 实际应用场景：

  • 设备故障时快速定位影响范围
  • 权限管理中追溯用户所属组织架构
  • 成本核算时追溯费用归属

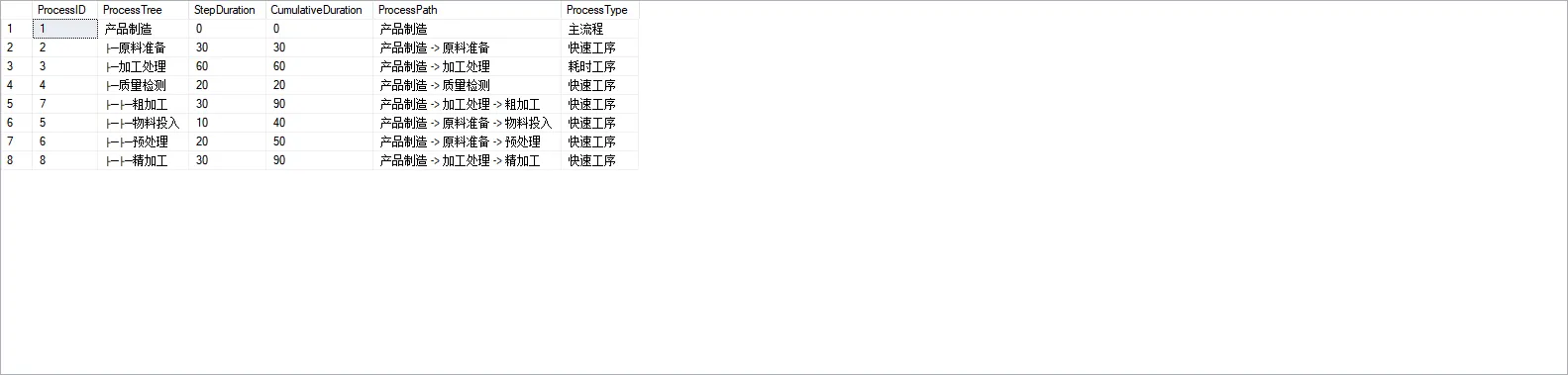

🚀 技巧三：工艺流程完整路径查询

场景：展示工艺流程的完整执行路径和预估时间

SQL
-- 查询完整工艺流程路径
WITH ProcessPath AS (
    -- 锚点：根工艺流程
    SELECT
        ProcessID,
        ProcessName,
        ParentProcessID,
        Sequence,
        Duration,
        0 as Depth,
        CAST(ProcessName AS NVARCHAR(500)) as ProcessPath,
        Duration as TotalDuration
    FROM ProcessFlow
    WHERE ParentProcessID IS NULL

    UNION ALL

    -- 递归：子流程
    SELECT
        p.ProcessID,
        p.ProcessName,
        p.ParentProcessID,
        p.Sequence,
        p.Duration,
        pp.Depth + 1,
        CAST(pp.ProcessPath + ' -> ' + p.ProcessName AS NVARCHAR(500)),
        pp.TotalDuration + p.Duration
    FROM ProcessFlow p
    INNER JOIN ProcessPath pp ON p.ParentProcessID = pp.ProcessID
)
SELECT
    ProcessID,
    REPLICATE('├─', Depth) + ProcessName as ProcessTree,
    Duration as StepDuration,
    TotalDuration as CumulativeDuration,
    ProcessPath,
    CASE
        WHEN Depth = 0 THEN '🎯 主流程'
        WHEN Duration > 30 THEN '⏰ 耗时工序'
        ELSE '⚡ 快速工序'
    END as ProcessType
FROM ProcessPath
ORDER BY Depth, Sequence;


🔑 关键技术点：

  • 累计时间计算：在递归过程中实时累加Duration
  • 路径可视化：使用特殊字符创建树形显示效果
  • 业务标识：根据Duration判断工序类型

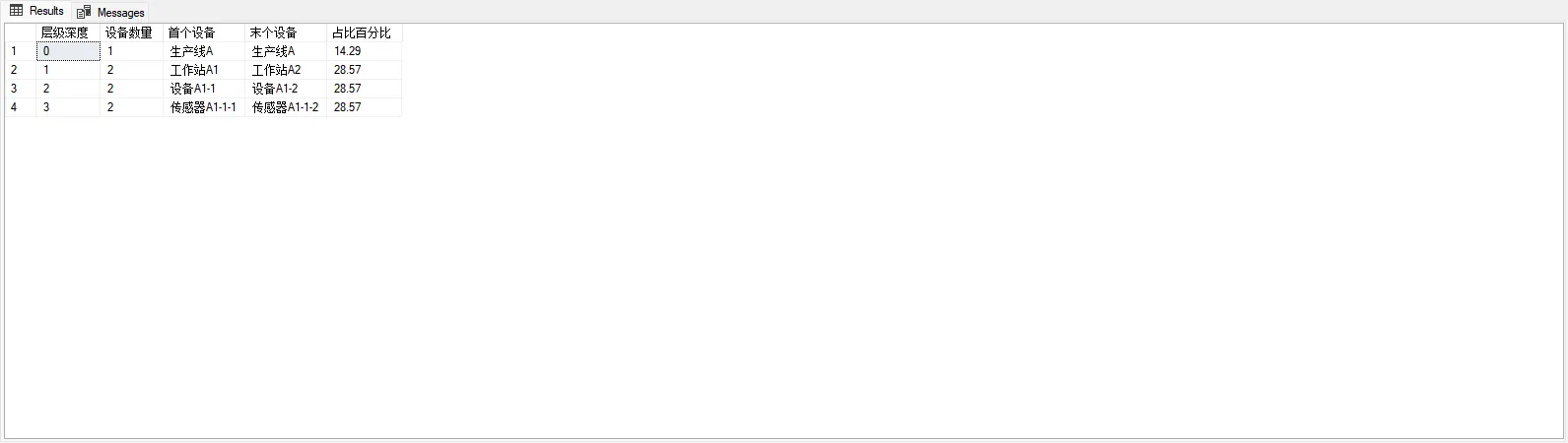

📊 技巧四：层级统计分析

场景：统计各层级的设备数量和分布情况

SQL
WITH LevelStats AS (
    -- 锚点：根节点
    SELECT
        EquipmentID,
        EquipmentName,
        ParentID,
        Level,
        0 as Depth
    FROM Equipment
    WHERE ParentID IS NULL

    UNION ALL

    -- 递归：所有子节点
    SELECT
        e.EquipmentID,
        e.EquipmentName,
        e.ParentID,
        e.Level,
        ls.Depth + 1
    FROM Equipment e
    INNER JOIN LevelStats ls ON e.ParentID = ls.EquipmentID
)
-- 统计分析（在同一个CTE作用域内）
SELECT
    Depth as 层级深度,
    COUNT(*) as 设备数量,
    MIN(EquipmentName) as 首个设备,
    MAX(EquipmentName) as 末个设备,
    CAST(COUNT(*) * 100.0 / SUM(COUNT(*)) OVER() AS DECIMAL(5,2)) as 占比百分比
FROM LevelStats
GROUP BY Depth
ORDER BY Depth;


📈 业务价值：

  • 设备管理决策支持
  • 组织架构优化分析
  • 性能瓶颈预警

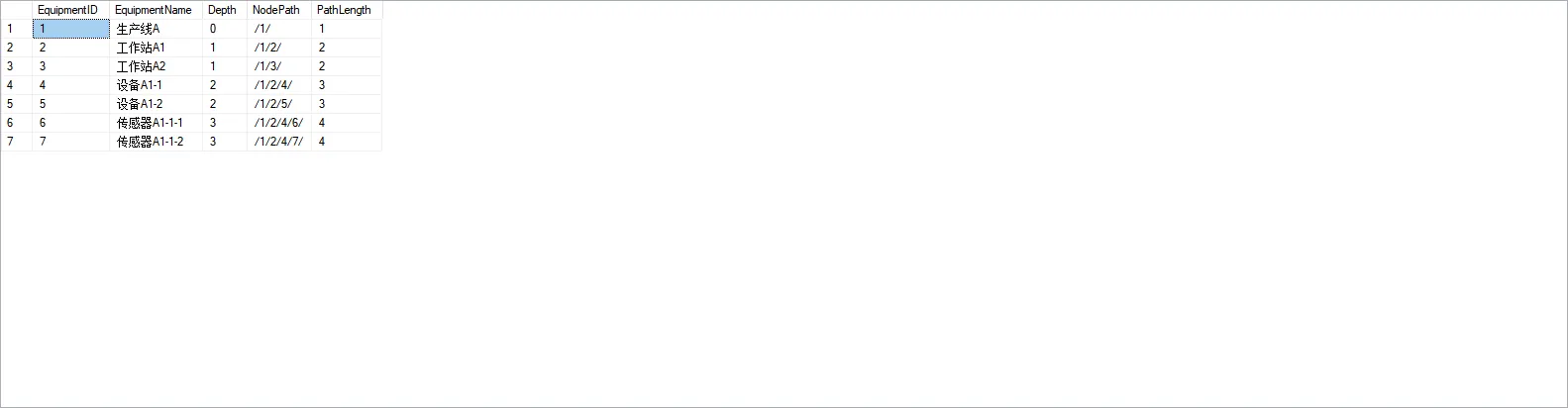

⚡ 技巧五：性能优化和安全控制

场景：防止无限递归，提升查询性能

SQL
-- 带安全控制的递归查询
WITH SafeHierarchy AS (
    SELECT
        EquipmentID,
        EquipmentName,
        ParentID,
        Level,
        0 as Depth,
        CAST('/' + CAST(EquipmentID AS VARCHAR) + '/' AS VARCHAR(1000)) as NodePath
    FROM Equipment
    WHERE EquipmentID = 1

    UNION ALL

    SELECT
        e.EquipmentID,
        e.EquipmentName,
        e.ParentID,
        e.Level,
        sh.Depth + 1,
        CAST(sh.NodePath + CAST(e.EquipmentID AS VARCHAR) + '/' AS VARCHAR(1000))
    FROM Equipment e
    INNER JOIN SafeHierarchy sh ON e.ParentID = sh.EquipmentID
    WHERE sh.Depth < 10  -- 限制递归深度
    AND sh.NodePath NOT LIKE '%/' + CAST(e.EquipmentID AS VARCHAR) + '/%'  -- 防止循环引用
)
SELECT
    EquipmentID,
    EquipmentName,
    Depth,
    NodePath,
    LEN(NodePath) - LEN(REPLACE(NodePath, '/', '')) - 1 as PathLength
FROM SafeHierarchy
ORDER BY Depth, EquipmentID
OPTION (MAXRECURSION 100);  -- 设置最大递归次数


🛡️ 安全防护措施：

  1. 深度限制：WHERE条件中限制Depth < 10
  2. 循环检测：通过NodePath检测是否存在循环引用
  3. 递归上限：使用OPTION (MAXRECURSION 100)设置上限
  4. 索引优化：在ParentID字段上创建索引

性能优化建议：

SQL
-- 创建必要的索引
CREATE INDEX IX_Equipment_ParentID ON Equipment(ParentID);
CREATE INDEX IX_Equipment_Level ON Equipment(Level);
CREATE INDEX IX_ProcessFlow_ParentProcessID ON ProcessFlow(ParentProcessID);

💼 实际应用案例分享

案例1：制造业设备管理系统

某制造企业有3000+设备，使用CTE递归查询实现：

  • 设备故障影响分析：30秒内定位故障影响的所有下级设备
  • 维护成本核算：按设备层级自动计算维护费用分摊
  • 权限控制：根据用户级别控制可管理的设备范围

案例2：ERP系统工艺路径规划

某ERP系统使用CTE递归优化工艺流程：

  • 生产排程：自动计算工艺路径总耗时
  • 瓶颈识别：快速定位影响整体进度的工序
  • 成本预算：按工艺层级计算精确的制造成本

🎯 核心要点总结

通过本文的深入探讨，我们掌握了SQL Server CTE递归查询的核心技能：

  1. 🌟 灵活应对多层级查询：无论是向上追溯还是向下展开，一套CTE语法轻松搞定
  2. 🛡️ 安全性能双保险：通过深度限制、循环检测、索引优化确保查询稳定高效
  3. 💼 业务价值最大化：从设备管理到工艺优化，CTE递归查询让复杂业务逻辑变得简单明了

CTE递归查询不仅仅是一个技术工具，更是解决树形数据查询的最佳实践。掌握了这些技巧，你就能在面对任何层级关系数据时游刃有余！

🤔 互动思考：

  1. 在你的项目中，还遇到过哪些复杂的树形数据查询场景？
  2. 除了设备和工艺流程，你觉得CTE递归还能应用在哪些业务场景？

觉得这些技巧对你有帮助吗？请转发给更多需要的同行，让我们一起提升SQL技能，用技术创造更大的业务价值！ 🚀
