画中画（Picture in Picture，简称PIP）是视频处理中常见的一种技术，允许在主视频上叠加另一个视频。本文将详细介绍如何使用 Xabe.FFmpeg 库在 C# 中实现画中画效果。

准备工作

安装 NuGet 包

首先，需要安装以下 NuGet 包：

• Xabe.FFmpeg
• Xabe.FFmpeg.Downloader

C#
Install-Package Xabe.FFmpeg
Install-Package Xabe.FFmpeg.Downloader

画中画实现详细代码

基本画中画方法

C#
public static async Task CreatePictureInPicture(
string mainVideoPath,     // 主视频路径
string overlayVideoPath,  // 叠加视频路径
string outputPath,        // 输出视频路径
int x = 50,               // 叠加视频的 X 坐标
int y = 50,               // 叠加视频的 Y 坐标
int width = 320,          // 叠加视频的宽度
int height = 240)         // 叠加视频的高度
{
    try
    {
        // 获取主视频信息
        IMediaInfo mainVideoInfo = await FFmpeg.GetMediaInfo(mainVideoPath);
        IMediaInfo overlayVideoInfo = await FFmpeg.GetMediaInfo(overlayVideoPath);

        // 获取视频流
        IVideoStream mainVideoStream = mainVideoInfo.VideoStreams.First();
        IVideoStream overlayVideoStream = overlayVideoInfo.VideoStreams.First();

        // 获取视频持续时间的更可靠方法
        double mainVideoDuration = mainVideoInfo.Duration.TotalSeconds;

        // 设置画中画过滤器，包括缩放
        string filter =
            $"[1:v]scale={width}:{height}[pip];" + // 缩放叠加视频
            $"[0:v][pip]overlay=x={x}:y={y}:enable='between(t,0,{mainVideoDuration})'[outv]";

        // 执行 FFmpeg 转换
        await FFmpeg.Conversions.New()
            .AddParameter($"-i {mainVideoPath}")
            .AddParameter($"-i {overlayVideoPath}")
            .AddParameter($"-filter_complex {filter}")
            .AddParameter("-map [outv]")
            .SetOutput(outputPath)
            .Start();
    }
    catch (Exception ex)
    {
        Console.WriteLine($"画中画处理错误: {ex.Message}");
    }
}

使用示例

C#
static async Task Main(string[] args)
{
    // 设置FFmpeg的二进制文件路径（如果是非标准安装）
    FFmpeg.SetExecutablesPath("D:\\Software\\ffmpeg-master-latest-win64-gpl-shared\\bin");
    await CreatePictureInPicture(
        mainVideoPath: @"D:\Video\1.mp4",
        overlayVideoPath: @"D:\Video\2.mp4",
        outputPath: @"d:\output_pip.mp4",
        x: 50,   // 距离左边 50 像素
        y: 50,   // 距离顶部 50 像素
        width: 320,
        height: 240
    );
}

混合音频

C#
using Xabe.FFmpeg;
using System;
using System.Diagnostics;
using System.Threading;
using System.Threading.Tasks;

namespace App16
{
    internal class Program
    {
        public static async Task CreatePictureInPicture(
            string mainVideoPath,     // 主视频路径
            string overlayVideoPath,  // 叠加视频路径
            string outputPath,        // 输出视频路径
            int x = 50,               // 叠加视频的 X 坐标
            int y = 50,               // 叠加视频的 Y 坐标
            int width = 320,          // 叠加视频的宽度
            int height = 240)         // 叠加视频的高度
        {
            try
            {
                // 获取主视频信息
                IMediaInfo mainVideoInfo = await FFmpeg.GetMediaInfo(mainVideoPath);
                IMediaInfo overlayVideoInfo = await FFmpeg.GetMediaInfo(overlayVideoPath);

                // 获取视频流
                IVideoStream mainVideoStream = mainVideoInfo.VideoStreams.First();
                IVideoStream overlayVideoStream = overlayVideoInfo.VideoStreams.First();

                // 获取视频持续时间的更可靠方法
                double mainVideoDuration = mainVideoInfo.Duration.TotalSeconds;

                // 设置画中画和音频混合的复杂滤镜
                string filter =
                    $"[1:v]scale={width}:{height}[pip];" +                     // 缩放叠加视频
                    $"[0:v][pip]overlay=x={x}:y={y}:enable='between(t,0,{mainVideoDuration})'[outv];" +
                    $"[0:a][1:a]amix=inputs=2:duration=first[outa]";           // 混合音频

                // 执行 FFmpeg 转换
                await FFmpeg.Conversions.New()
                    .AddParameter($"-i {mainVideoPath}")
                    .AddParameter($"-i {overlayVideoPath}")
                    .AddParameter($"-filter_complex {filter}")
                    .AddParameter("-map [outv]")   // 视频映射
                    .AddParameter("-map [outa]")   // 音频映射
                    .SetOutput(outputPath)
                    .Start();
            }
            catch (Exception ex)
            {
                Console.WriteLine($"画中画处理错误: {ex.Message}");
            }
        }

        static async Task Main(string[] args)
        {
            // 设置FFmpeg的二进制文件路径（如果是非标准安装）
            FFmpeg.SetExecutablesPath("D:\\Software\\ffmpeg-master-latest-win64-gpl-shared\\bin");
            await CreatePictureInPicture(
                mainVideoPath: @"D:\Video\1.mp4",
                overlayVideoPath: @"D:\Video\2.mp4",
                outputPath: @"d:\output_pip.mp4",
                x: 50,   // 距离左边 50 像素
                y: 50,   // 距离顶部 50 像素
                width: 320,
                height: 240
            );
        }
    }
}

增加进度条

C#
using Xabe.FFmpeg;
using System;
using System.Diagnostics;
using System.Threading;
using System.Threading.Tasks;

namespace App16
{
    internal class Program
    {
        public static async Task CreatePictureInPicture(
            string mainVideoPath,     // 主视频路径
            string overlayVideoPath,  // 叠加视频路径
            string outputPath,        // 输出视频路径
            IProgress<double> progress = null, // 进度回调
            CancellationToken cancellationToken = default, // 取消令牌
            int x = 50,               // 叠加视频的 X 坐标
            int y = 50,               // 叠加视频的 Y 坐标
            int width = 320,          // 叠加视频的宽度
            int height = 240)         // 叠加视频的高度
        {
            try
            {
                // 获取主视频信息
                IMediaInfo mainVideoInfo = await FFmpeg.GetMediaInfo(mainVideoPath);
                IMediaInfo overlayVideoInfo = await FFmpeg.GetMediaInfo(overlayVideoPath);

                // 获取视频流
                IVideoStream mainVideoStream = mainVideoInfo.VideoStreams.First();
                IVideoStream overlayVideoStream = overlayVideoInfo.VideoStreams.First();

                // 获取视频持续时间的更可靠方法
                double mainVideoDuration = mainVideoInfo.Duration.TotalSeconds;

                // 设置画中画和音频混合的复杂滤镜
                string filter =
                    $"[1:v]scale={width}:{height}[pip];" +                     // 缩放叠加视频
                    $"[0:v][pip]overlay=x={x}:y={y}:enable='between(t,0,{mainVideoDuration})'[outv];" +
                    $"[0:a][1:a]amix=inputs=2:duration=first[outa]";           // 混合音频

                // 执行 FFmpeg 转换
                var conversion = FFmpeg.Conversions.New()
                    .AddParameter($"-i {mainVideoPath}")
                    .AddParameter($"-i {overlayVideoPath}")
                    .AddParameter($"-filter_complex {filter}")
                    .AddParameter("-map [outv]")   // 视频映射
                    .AddParameter("-map [outa]")   // 音频映射
                    .SetOutput(outputPath);

                // 如果提供了进度回调，添加进度事件
                if (progress != null)
                {
                    conversion.OnProgress += (sender, e) =>
                    {
                        // 计算百分比进度
                        double progressPercentage = e.Percent;
                        progress.Report(progressPercentage);
                    };
                }

                // 添加取消令牌支持
                await conversion.Start(cancellationToken);
            }
            catch (OperationCanceledException)
            {
                Console.WriteLine("操作已取消");
            }
            catch (Exception ex)
            {
                Console.WriteLine($"画中画处理错误: {ex.Message}");
            }
        }

        static async Task Main(string[] args)
        {
            // 设置FFmpeg的二进制文件路径（如果是非标准安装）
            FFmpeg.SetExecutablesPath("D:\\Software\\ffmpeg-master-latest-win64-gpl-shared\\bin");

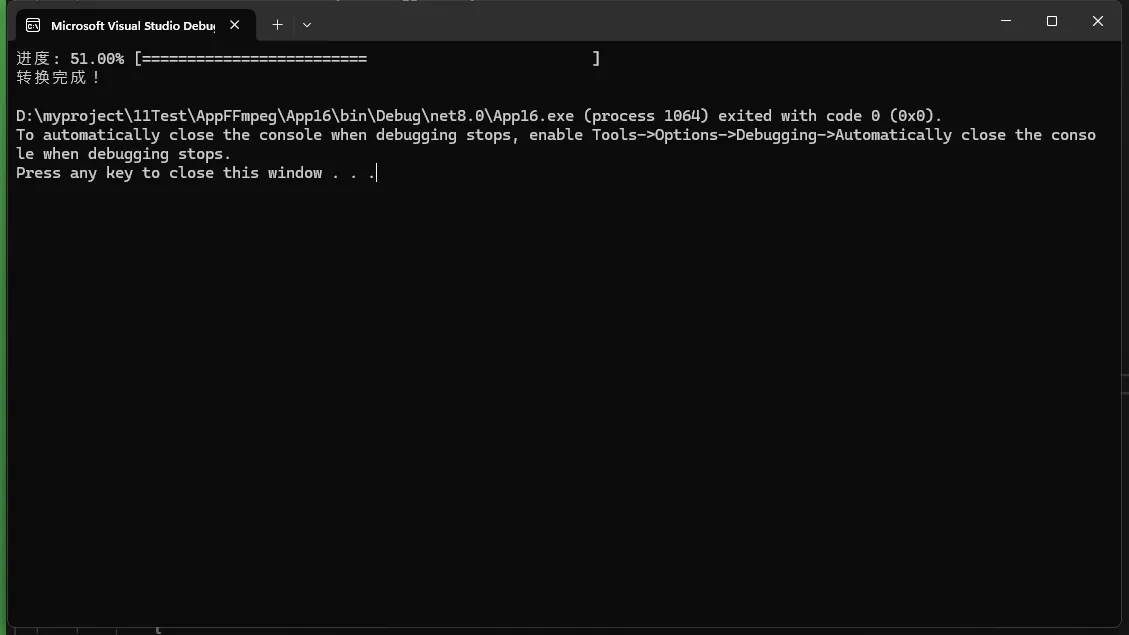

            // 创建进度回调
            var progress = new Progress<double>(percent =>
            {
                // 控制台进度条
                Console.Write($"\r进度: {percent:F2}% [");
                int progressBarWidth = 50;
                int filledWidth = (int)(percent / 100 * progressBarWidth);
                Console.Write(new string('=', filledWidth));
                Console.Write(new string(' ', progressBarWidth - filledWidth));
                Console.Write("]");
            });

            // 创建取消令牌源
            var cts = new CancellationTokenSource();

            // 可选：添加取消操作的监听（例如按 Ctrl+C）
            Console.CancelKeyPress += (sender, e) =>
            {
                e.Cancel = true; // 阻止默认的程序终止
                cts.Cancel();    // 触发取消
            };

            try
            {
                await CreatePictureInPicture(
                    mainVideoPath: @"D:\Video\1.mp4",
                    overlayVideoPath: @"D:\Video\2.mp4",
                    outputPath: @"d:\output_pip.mp4",
                    progress: progress,       // 传入进度回调
                    cancellationToken: cts.Token, // 传入取消令牌
                    x: 50,   // 距离左边 50 像素
                    y: 50,   // 距离顶部 50 像素
                    width: 320,
                    height: 240
                );

                Console.WriteLine("\n转换完成！");
            }
            catch (Exception ex)
            {
                Console.WriteLine($"\n发生错误: {ex.Message}");
            }
        }
    }
}

高级特性

动态调整画中画位置

可以根据视频长度和需求动态调整叠加视频的位置和大小。

多视频叠加

通过调整 FFmpeg 过滤器，可以实现多个视频的叠加。

注意事项

• 确保输入视频编码兼容
• 处理大文件时注意内存占用
• 根据实际需求调整视频参数

性能优化建议

• 使用硬件加速编码
• 选择合适的视频编码器
• 预先检查视频兼容性

结语

Xabe.FFmpeg 提供了强大且灵活的视频处理能力，通过合理使用，可以轻松实现画中画等高级视频特效。
