摘要

在C#的ScottPlot库中，Bar Plot（柱状图）是一种常见的数据可视化类型，用于显示不同类别或组之间的比较。

柱状图通常由垂直的矩形柱组成，每个柱代表一个类别或组，并且柱的高度表示该类别或组的数值大小。

正文

1. 数据比较：柱状图可用于比较不同类别或组之间的数值差异。例如，您可以使用柱状图比较不同产品的销售额，或者比较不同地区的人口数量。
2. 趋势分析：柱状图还可以用于显示数据的趋势和变化。通过在不同时间点或时间段绘制柱状图，可以观察到数据的变化趋势，例如销售额的季度增长情况或每月的用户活跃度。
3. 分类数据：柱状图可用于显示分类数据的分布情况。例如，您可以使用柱状图显示每个学科的考试成绩分布，或者显示每个年龄段的人口分布。

nuget 安装ScottPlot.winforms

拖拽控件到界面

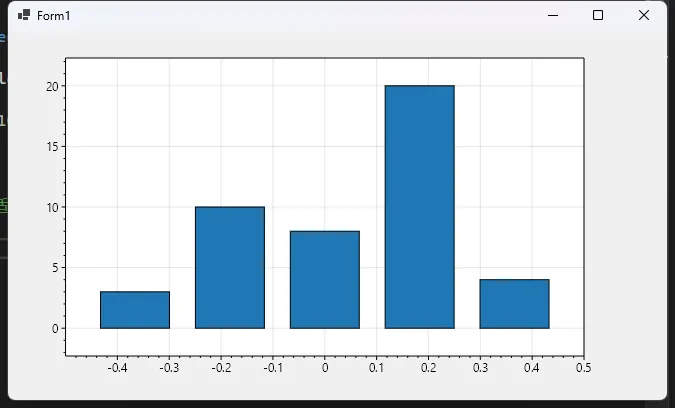

柱状图

C#
private void Form1_Load(object sender, EventArgs e)
{
    var plot = formsPlot1.Plot;

    double[] values = { 3, 10, 8, 20, 4 };

    plot.Add.Bar(values);

    //自动调整图表的轴范围，以适应数据的显示。
    plot.AutoScale();
}

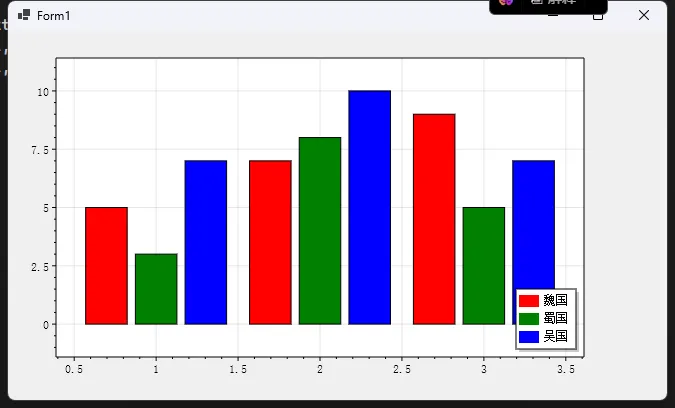

柱状系列

Bar Series（柱状系列）是指一组柱状图形成的数据系列。柱状图是一种常用的图表类型，用于显示不同类别或组之间的比较或分布情况。

Bar Series通常用于表示分类数据，其中每个类别都对应一个柱状条。每个柱状条的高度表示该类别的数值或频率。柱状图的宽度可以相等或不等，取决于数据的特点和可视化的需求。

柱状图可以用于多种应用场景，例如：

1. 比较数据：柱状图可以将不同类别的数据进行比较，帮助观察者快速理解数据之间的差异和趋势。
2. 分布数据：柱状图可以显示分类数据的分布情况，例如每个区间的频率或占比。
3. 排名数据：柱状图可以按照数值大小对类别进行排序，帮助观察者理解数据的排名情况。

C#
private void Form1_Load(object sender, EventArgs e)
{
    var plot = formsPlot1.Plot;
    plot.Style.SetFont("SimSun");

    List<ScottPlot.Plottables.Bar> bar1 = new List<ScottPlot.Plottables.Bar>() { new(1, 5), new(2, 7), new(3, 9) };
    List<ScottPlot.Plottables.Bar> bar2 = new() { new(1, 3), new(2, 8), new(3, 5) };
    List<ScottPlot.Plottables.Bar> bar3 = new() { new(1, 7), new(2, 10), new(3, 7) };

    //bar1 颜色与标签
    ScottPlot.Plottables.BarSeries series1 = new()
    {
        Bars = bar1,
        Label = "魏国",
        Color = Colors.Red
    };
    //bar2 颜色与标签
    ScottPlot.Plottables.BarSeries series2 = new()
    {
        Bars = bar2,
        Label = "蜀国",
        Color = Colors.Green
    };
    //bar3 颜色与标签
    ScottPlot.Plottables.BarSeries series3 = new()
    {
        Bars = bar3,
        Label = "吴国",
        Color = Colors.Blue,
    };

    List<ScottPlot.Plottables.BarSeries> seriesList = new() { series1, series2, series3 };
    plot.Add.Bar(seriesList);
    plot.AutoScale();
    //防止Legend乱码
    var font = new ScottPlot.FontStyle();
    font.Name = "SimSun";
    plot.GetLegend().Font = font;
    plot.Legend();

}

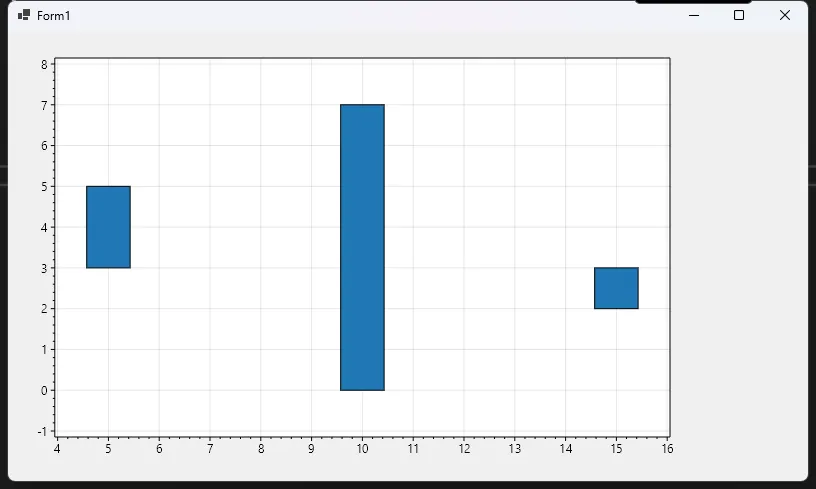

Bar Positioning（柱状图定位）

Bar Positioning（柱状图定位）是指在柱状图中确定每个柱状条的位置。在柱状图中，每个柱状条代表一个类别或组，并且柱状条的位置对于正确表示数据是至关重要的。

在柱状图中，有几种常见的柱状条定位方式：

1. 分类定位（Categorical Positioning）：每个柱状条的位置根据类别的名称或标签进行确定。通常，类别名称会沿着水平轴或垂直轴进行排列，并且柱状条会在相应的位置上绘制。
2. 数值定位（Numerical Positioning）：每个柱状条的位置根据数值轴上的数值进行确定。柱状条的位置会根据数值的大小而变化，较大的数值会对应较高的柱状条，较小的数值会对应较低的柱状条。
3. 时间定位（Time Positioning）：如果柱状图的水平轴表示时间，柱状条的位置可以根据时间的顺序进行确定。每个柱状条的位置会对应于相应的时间点。

C#
private void Form1_Load(object sender, EventArgs e)
{
    var plot = formsPlot1.Plot;
    List<ScottPlot.Plottables.Bar> bars = new()
    {
        //ValuesBase为最低点，Position为x轴位置，Value为数值
        new() { Position = 5, Value = 5, ValueBase = 3, },
        new() { Position = 10, Value = 7, ValueBase = 0, },
        new() { Position = 15, Value = 3, ValueBase = 2, },
    };
    plot.Add.Bar(bars);
}
