在Python开发的世界里，数据可视化是一项不可或缺的技能。无论你是在做数据分析、机器学习，还是开发Windows桌面应用的上位机系统，都需要将数据以图表形式直观展示给用户。

Matplotlib作为Python生态中最经典的绘图库，被誉为"Python可视化之父"。但对于初学者来说，面对Matplotlib复杂的API和概念，往往感到无从下手。本文将从实战角度出发，带你快速掌握Matplotlib的核心概念，并创建第一个专业级图表。

让我们一起解决"如何在Windows环境下快速上手Python数据可视化"这个关键问题！

🔍 问题分析：为什么选择Matplotlib？

市场地位与生态优势

Matplotlib在Python可视化领域拥有无可撼动的地位：

生态完整：与NumPy、Pandas等核心库无缝集成
功能强大：支持2D/3D图表、动画、交互式可视化
社区活跃：拥有20年发展历史，文档和教程资源丰富
跨平台兼容：在Windows、Linux、macOS上表现一致

实际应用场景

在Windows下的Python开发中，Matplotlib常用于：

上位机软件的实时数据监控界面
科学计算结果的可视化展示
报表生成和数据分析报告
Web应用的图表生成

💡 解决方案：完整的安装配置流程

🚀 环境准备与安装

方案一：使用pip安装（推荐）

Bash
# 基础安装
pip install matplotlib

# 完整安装（包含所有可选依赖）
pip install matplotlib[complete]

# 指定国内镜像源加速下载
pip install -i https://pypi.tuna.tsinghua.edu.cn/simple matplotlib

方案二：Anaconda环境安装

Bash
# conda安装（推荐数据科学工作者）
conda install matplotlib

# 或使用conda-forge源
conda install -c conda-forge matplotlib

🔧 Windows环境特殊配置

解决中文显示问题

Python
import matplotlib.pyplot as plt
import matplotlib as mpl

# Windows下中文字体配置
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei']
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题

后端配置优化

Python
# 查看可用后端
import matplotlib
print(matplotlib.get_backend())

# Windows下推荐使用TkAgg后端
matplotlib.use('TkAgg')

📊 核心架构概念解析

Matplotlib采用分层架构设计，理解这个概念对掌握其使用至关重要：

三层架构模型

Python
import matplotlib.pyplot as plt
import numpy as np

# Backend Layer（后端层）- 负责实际绘制
# Artist Layer（艺术家层）- 负责图形对象管理
# Scripting Layer（脚本层）- 我们主要使用的pyplot接口

# Figure和Axes的关系演示
fig = plt.figure(figsize=(10, 6))  # Figure：整个图形窗口
ax1 = fig.add_subplot(2, 1, 1)     # Axes：具体的绘图区域
ax2 = fig.add_subplot(2, 1, 2)

print(f"Figure包含的Axes数量: {len(fig.axes)}")

面向对象 vs 函数式接口

Python
# 方式一：函数式接口（简单快捷）
plt.plot([1, 2, 3, 4], [1, 4, 2, 3])
plt.title('函数式接口示例')
plt.show()

# 方式二：面向对象接口（更灵活，推荐）
fig, ax = plt.subplots()
ax.plot([1, 2, 3, 4], [1, 4, 2, 3])
ax.set_title('面向对象接口示例')
plt.show()

💻 代码实战：创建第一个专业图表

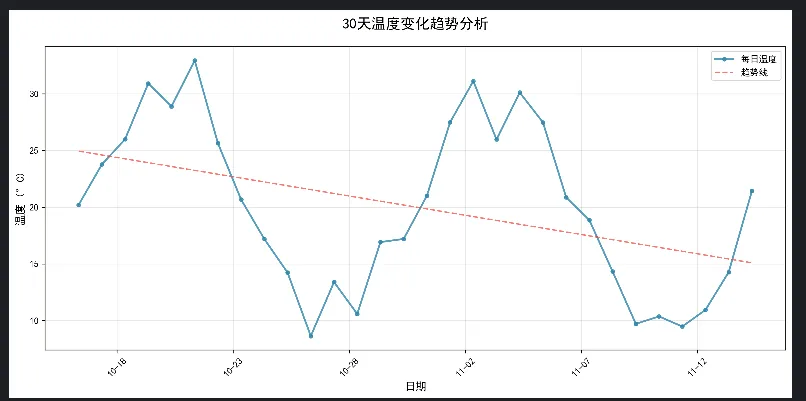

🎨 基础线图创建

Python
import matplotlib.pyplot as plt
import numpy as np
from datetime import datetime, timedelta
import matplotlib.dates as mdates

# 配置中文字体支持
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'DejaVu Sans']  # 指定默认字体
plt.rcParams['axes.unicode_minus'] = False  # 解决保存图像时负号'-'显示为方块的问题

# 生成模拟数据
dates = [datetime.now() - timedelta(days=x) for x in range(30, 0, -1)]
temperatures = 20 + 10 * np.sin(np.linspace(0, 4*np.pi, 30)) + np.random.normal(0, 2, 30)

# 创建专业级图表
fig, ax = plt.subplots(figsize=(12, 6))

# 绘制主线图
line = ax.plot(dates, temperatures,
               linewidth=2,
               color='#2E86AB',
               marker='o',
               markersize=4,
               alpha=0.8,
               label='每日温度')

# 添加趋势线
z = np.polyfit(range(len(temperatures)), temperatures, 1)
trend_line = np.poly1d(z)
ax.plot(dates, trend_line(range(len(temperatures))),
        '--', color='#F24236', alpha=0.7, label='趋势线')

# 美化图表
ax.set_title('30天温度变化趋势分析', fontsize=16, fontweight='bold', pad=20)
ax.set_xlabel('日期', fontsize=12)
ax.set_ylabel('温度 (°C)', fontsize=12)
ax.grid(True, alpha=0.3)
ax.legend(loc='upper right')

# 格式化日期显示
ax.xaxis.set_major_formatter(mdates.DateFormatter('%m-%d'))
ax.xaxis.set_major_locator(mdates.DayLocator(interval=5))
plt.xticks(rotation=45)

# 调整布局
plt.tight_layout()

# 保存图片而不是显示（避免PyCharm后端问题）
plt.savefig('temperature_trend.png', dpi=300, bbox_inches='tight')
print("图表已保存为 temperature_trend.png")

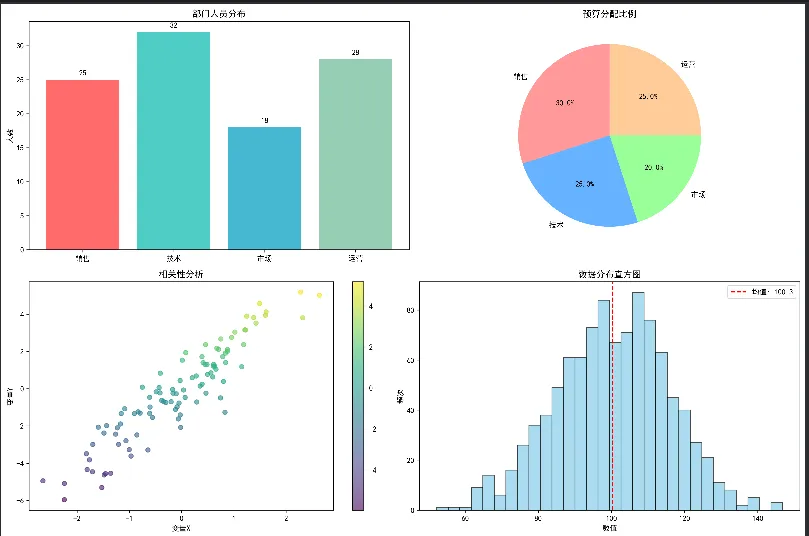

📈 多子图布局实战

Python
import matplotlib.pyplot as plt
import numpy as np
from datetime import datetime, timedelta
import matplotlib.dates as mdates

# 配置中文字体支持
plt.rcParams['font.sans-serif'] = ['SimHei', 'Microsoft YaHei', 'DejaVu Sans']
plt.rcParams['axes.unicode_minus'] = False

# 创建复合仪表板
fig, ((ax1, ax2), (ax3, ax4)) = plt.subplots(2, 2, figsize=(15, 10))

# 子图1：柱状图
categories = ['销售', '技术', '市场', '运营']
values = [25, 32, 18, 28]
bars = ax1.bar(categories, values, color=['#FF6B6B', '#4ECDC4', '#45B7D1', '#96CEB4'])
ax1.set_title('部门人员分布', fontweight='bold')
ax1.set_ylabel('人数')

# 为柱状图添加数值标签
for bar, value in zip(bars, values):
    ax1.text(bar.get_x() + bar.get_width()/2, bar.get_height() + 0.5,
             str(value), ha='center', va='bottom')

# 子图2：饼图
sizes = [30, 25, 20, 25]
colors = ['#FF9999', '#66B2FF', '#99FF99', '#FFCC99']
wedges, texts, autotexts = ax2.pie(sizes, labels=categories, colors=colors,
                                   autopct='%1.1f%%', startangle=90)
ax2.set_title('预算分配比例', fontweight='bold')

# 子图3：散点图
x = np.random.randn(100)
y = 2*x + np.random.randn(100)
scatter = ax3.scatter(x, y, c=y, cmap='viridis', alpha=0.6)
ax3.set_title('相关性分析', fontweight='bold')
ax3.set_xlabel('变量X')
ax3.set_ylabel('变量Y')
plt.colorbar(scatter, ax=ax3)

# 子图4：直方图
data = np.random.normal(100, 15, 1000)
n, bins, patches = ax4.hist(data, bins=30, color='skyblue', alpha=0.7, edgecolor='black')
ax4.set_title('数据分布直方图', fontweight='bold')
ax4.set_xlabel('数值')
ax4.set_ylabel('频次')
ax4.axvline(data.mean(), color='red', linestyle='--', label=f'均值: {data.mean():.1f}')
ax4.legend()

plt.tight_layout()

# 保存图片而不是显示
plt.savefig('dashboard.png', dpi=300, bbox_inches='tight', facecolor='white')
print("仪表板已保存为 dashboard.png")

🎯 总结核心要点

通过本文的学习，我们完成了Matplotlib从入门到实战的完整旅程。让我们回顾三个关键要点：

🔧 安装配置是基础：正确的环境配置能避免90%的常见问题，特别是Windows下的中文显示和后端选择，直接影响开发效率。

📊 架构理解是关键：掌握Figure-Axes的层次关系和面向对象接口，是从入门走向精通的分水岭，这决定了你能否创建复杂的可视化应用。

💻 实战应用是目标：无论是简单的数据展示还是复杂的仪表板开发，Matplotlib都能胜任。结合Windows开发的实际需求，我们不仅要会画图，更要画出有用的图。

数据可视化是现代Python开发者的必备技能。从今天开始，让Matplotlib成为你解决实际问题的得力助手，在上位机开发和数据分析的道路上更进一步！
