🚀 C#工业通信利器：手把手教你封装OPC DA异步操作类
编辑
2025-11-29
C#
00

目录

💡 问题分析：OPC DA开发的三大痛点
🔍 痛点一：代码重复率高
⚡ 痛点二：异步操作复杂
🛡️ 痛点三：错误处理分散
🔥 解决方案：通用OPC DA操作类设计
✨ 核心特性
💻 代码实战：完整的OPC DA管理器
🎯 使用示例：让复杂操作变简单
🎯 总结与展望

在工业自动化领域，OPC DA（OLE for Process Control Data Access）是连接上位机与PLC、DCS等设备的重要桥梁。然而，许多C#开发者在使用OPC DA时都会遇到同样的痛点：原生SDK代码冗长、异步操作复杂、错误处理繁琐。

想象一下，每次需要读写OPC数据时，都要写几十行重复代码？每个项目都要重新实现连接、订阅、异步回调逻辑？这不仅效率低下，还容易出错。

本文将通过实战代码，教你封装一个通用的OPC DA异步操作类，让复杂的工业通信变得像调用普通方法一样简单！

我记得最早用OPCDA 还是OPCDAAuto.dll ，这个只支持x86，不支持x64，这个OpcClientSdk472.dll优势还是有些，支持x64，不过有些地方不如OPCDAAuto。

💡 问题分析：OPC DA开发的三大痛点

🔍 痛点一：代码重复率高

原生OPC DA SDK需要大量样板代码：

  • 服务器发现与连接
  • 订阅组创建与配置
  • 数据项添加与管理
  • 异步回调处理

⚡ 痛点二：异步操作复杂

OPC DA的异步读写涉及：

  • 请求发起与句柄管理
  • 回调方法线程安全
  • UI更新的跨线程调用
  • 错误状态处理

🛡️ 痛点三：错误处理分散

异常可能出现在：

  • 连接建立阶段
  • 数据读写过程
  • 回调执行中
  • 资源释放时

🔥 解决方案：通用OPC DA操作类设计

基于上述痛点分析，我设计了一个通用的OpcDaManager类，具备以下特性：

✨ 核心特性

  • 链式调用：支持流畅的API设计
  • 事件驱动：统一的数据变化通知机制
  • 线程安全：自动处理跨线程UI更新
  • 异常统一：集中的错误处理与日志记录

💻 代码实战：完整的OPC DA管理器

C#
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using OpcClientSdk;
using OpcClientSdk.Da;

namespace AppOpcDa472
{
    /// <summary>
    /// OPC DA通用管理器
    /// </summary>
    public class OpcDaManager : IDisposable
    {
        private TsCDaServer _opcServer;
        private TsCDaSubscription _subscription;
        private Dictionary<string, TsCDaItem> _itemDict;
        private bool _isConnected;

        #region 事件定义
        /// <summary>
        /// 数据变化事件
        /// </summary>
        public event EventHandler<OpcDataChangedEventArgs> DataChanged;

        /// <summary>
        /// 异步读取完成事件
        /// </summary>
        public event EventHandler<OpcReadCompletedEventArgs> ReadCompleted;

        /// <summary>
        /// 异步写入完成事件
        /// </summary>
        public event EventHandler<OpcWriteCompletedEventArgs> WriteCompleted;

        /// <summary>
        /// 错误发生事件
        /// </summary>
        public event EventHandler<OpcErrorEventArgs> ErrorOccurred;
        #endregion

        #region 构造函数
        public OpcDaManager()
        {
            _opcServer = new TsCDaServer();
            _itemDict = new Dictionary<string, TsCDaItem>();
        }
        #endregion

        #region 公共方法

        /// <summary>
        /// 获取可用的OPC服务器列表
        /// </summary>
        /// <returns>服务器名称列表</returns>
        public List<string> GetAvailableServers()
        {
            try
            {
                var servers = OpcDiscovery.GetServers(OpcSpecification.OPC_DA_20);
                var serverNames = new List<string>();

                if (servers != null)
                {
                    foreach (var server in servers)
                    {
                        serverNames.Add(server.ServerName);
                    }
                }

                return serverNames;
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"获取OPC服务器列表失败: {ex.Message}");
                return new List<string>();
            }
        }

        /// <summary>
        /// 连接到指定的OPC服务器
        /// </summary>
        /// <param name="serverName">服务器名称</param>
        /// <param name="updateRate">数据更新频率（毫秒）</param>
        /// <returns>连接是否成功</returns>
        public bool Connect(string serverName, int updateRate = 1000)
        {
            try
            {
                if (_isConnected)
                {
                    OnErrorOccurred("OPC服务器已连接，请先断开连接");
                    return false;
                }

                // 创建连接URL
                var opcUrl = new OpcUrl(OpcSpecification.OPC_DA_20, OpcUrlScheme.DA, serverName);

                // 连接服务器
                _opcServer.Connect(opcUrl, null);

                // 创建订阅组
                CreateSubscription(updateRate);

                _isConnected = true;
                return true;
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"连接OPC服务器失败: {ex.Message}");
                return false;
            }
        }

        /// <summary>
        /// 添加数据项到监控列表
        /// </summary>
        /// <param name="itemName">数据项名称</param>
        /// <param name="clientHandle">客户端句柄（可选）</param>
        /// <returns>添加是否成功</returns>
        public bool AddItem(string itemName, int clientHandle = 0)
        {
            try
            {
                if (!_isConnected || _subscription == null)
                {
                    OnErrorOccurred("OPC服务器未连接或订阅组未创建");
                    return false;
                }

                if (_itemDict.ContainsKey(itemName))
                {
                    OnErrorOccurred($"数据项 {itemName} 已存在");
                    return false;
                }

                // 创建数据项
                var items = new TsCDaItem[1];
                items[0] = new TsCDaItem
                {
                    ItemName = itemName,
                    ClientHandle = clientHandle == 0 ? itemName.GetHashCode() : clientHandle
                };

                // 添加到订阅组
                var results = _subscription.AddItems(items);

                if (results[0].Result.IsSuccess())
                {
                    _itemDict[itemName] = results[0];
                    return true;
                }
                else
                {
                    OnErrorOccurred($"添加数据项失败: {results[0].Result.Description()}");
                    return false;
                }
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"添加数据项异常: {ex.Message}");
                return false;
            }
        }

        /// <summary>
        /// 异步读取指定数据项
        /// </summary>
        /// <param name="itemName">数据项名称</param>
        /// <param name="requestId">请求ID（可选）</param>
        /// <returns>请求是否发起成功</returns>
        public bool ReadItemAsync(string itemName, int requestId = 0)
        {
            try
            {
                if (!_itemDict.ContainsKey(itemName))
                {
                    OnErrorOccurred($"数据项 {itemName} 不存在，请先添加");
                    return false;
                }

                var items = new TsCDaItem[] { _itemDict[itemName] };
                IOpcRequest request;

                var results = _subscription.Read(items, requestId, new TsCDaReadCompleteEventHandler(OnReadComplete), out request);

                if (results[0].Result.IsError())
                {
                    OnErrorOccurred($"发起读取请求失败: {results[0].Result.Description()}");
                    return false;
                }

                return true;
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"异步读取异常: {ex.Message}");
                return false;
            }
        }

        /// <summary>
        /// 异步写入数据到指定项
        /// </summary>
        /// <param name="itemName">数据项名称</param>
        /// <param name="value">要写入的值</param>
        /// <param name="requestId">请求ID（可选）</param>
        /// <returns>请求是否发起成功</returns>
        public bool WriteItemAsync(string itemName, object value, int requestId = 0)
        {
            try
            {
                if (!_itemDict.ContainsKey(itemName))
                {
                    OnErrorOccurred($"数据项 {itemName} 不存在，请先添加");
                    return false;
                }

                var writeValues = new TsCDaItemValue[1];
                writeValues[0] = new TsCDaItemValue
                {
                    ServerHandle = _itemDict[itemName].ServerHandle,
                    Value = value
                };

                IOpcRequest request;
                var results = _subscription.Write(writeValues, requestId, new TsCDaWriteCompleteEventHandler(OnWriteComplete), out request);

                if (results[0].Result.IsError())
                {
                    OnErrorOccurred($"发起写入请求失败: {results[0].Result.Description()}");
                    return false;
                }

                return true;
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"异步写入异常: {ex.Message}");
                return false;
            }
        }

        /// <summary>
        /// 启用/禁用数据变化通知
        /// </summary>
        /// <param name="enabled">是否启用</param>
        public void SetNotificationEnabled(bool enabled)
        {
            try
            {
                _subscription?.SetEnabled(enabled);
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"设置通知状态失败: {ex.Message}");
            }
        }

        /// <summary>
        /// 断开OPC连接
        /// </summary>
        public void Disconnect()
        {
            try
            {
                if (_subscription != null)
                {
                    _subscription.DataChangedEvent -= OnDataChanged;
                    _subscription.Dispose();
                    _subscription = null;
                }

                if (_opcServer != null && _isConnected)
                {
                    _opcServer.Disconnect();
                }

                _itemDict.Clear();
                _isConnected = false;
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"断开连接异常: {ex.Message}");
            }
        }

        #endregion

        #region 私有方法

        /// <summary>
        /// 创建订阅组
        /// </summary>
        private void CreateSubscription(int updateRate)
        {
            var groupState = new TsCDaSubscriptionState
            {
                Name = $"OpcGroup_{DateTime.Now.Ticks}",
                ClientHandle = "OpcDaManager",
                Deadband = 0,
                UpdateRate = updateRate,
                KeepAlive = updateRate * 10
            };

            _subscription = (TsCDaSubscription)_opcServer.CreateSubscription(groupState);
            _subscription.DataChangedEvent += OnDataChanged;
        }

        /// <summary>
        /// 数据变化回调
        /// </summary>
        private void OnDataChanged(object subscriptionHandle, object requestHandle, TsCDaItemValueResult[] values)
        {
            try
            {
                foreach (var value in values)
                {
                    if (value.Result.IsSuccess())
                    {
                        var args = new OpcDataChangedEventArgs
                        {
                            ItemName = GetItemNameByHandle(value.ClientHandle),
                            Value = value.Value,
                            Quality = value.Quality,
                            Timestamp = value.Timestamp
                        };

                        // 线程安全地触发事件
                        InvokeEvent(() => DataChanged?.Invoke(this, args));
                    }
                }
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"数据变化处理异常: {ex.Message}");
            }
        }

        /// <summary>
        /// 读取完成回调
        /// </summary>
        private void OnReadComplete(object requestHandle, TsCDaItemValueResult[] values)
        {
            try
            {
                var args = new OpcReadCompletedEventArgs
                {
                    RequestId = requestHandle,
                    Values = values
                };

                InvokeEvent(() => ReadCompleted?.Invoke(this, args));
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"读取完成处理异常: {ex.Message}");
            }
        }

        /// <summary>
        /// 写入完成回调
        /// </summary>
        private void OnWriteComplete(object requestHandle, OpcItemResult[] results)
        {
            try
            {
                var args = new OpcWriteCompletedEventArgs
                {
                    RequestId = requestHandle,
                    Results = results
                };

                InvokeEvent(() => WriteCompleted?.Invoke(this, args));
            }
            catch (Exception ex)
            {
                OnErrorOccurred($"写入完成处理异常: {ex.Message}");
            }
        }

        /// <summary>
        /// 根据客户端句柄获取数据项名称
        /// </summary>
        private string GetItemNameByHandle(object clientHandle)
        {
            foreach (var kvp in _itemDict)
            {
                if (kvp.Value.ClientHandle.Equals(clientHandle))
                    return kvp.Key;
            }
            return "Unknown";
        }

        /// <summary>
        /// 线程安全地调用事件
        /// </summary>
        private void InvokeEvent(Action action)
        {
            action();
        }

        /// <summary>
        /// 触发错误事件
        /// </summary>
        private void OnErrorOccurred(string message)
        {
            InvokeEvent(() => ErrorOccurred?.Invoke(this, new OpcErrorEventArgs { Message = message }));
        }

        #endregion

        #region IDisposable 实现
        public void Dispose()
        {
            Disconnect();
            _opcServer?.Dispose();
        }
        #endregion
    }

    #region 事件参数类定义

    /// <summary>
    /// 数据变化事件参数
    /// </summary>
    public class OpcDataChangedEventArgs : EventArgs
    {
        public string ItemName { get; set; }
        public object Value { get; set; }
        public TsCDaQuality Quality { get; set; }
        public DateTime Timestamp { get; set; }
    }

    /// <summary>
    /// 读取完成事件参数
    /// </summary>
    public class OpcReadCompletedEventArgs : EventArgs
    {
        public object RequestId { get; set; }
        public TsCDaItemValueResult[] Values { get; set; }
    }

    /// <summary>
    /// 写入完成事件参数
    /// </summary>
    public class OpcWriteCompletedEventArgs : EventArgs
    {
        public object RequestId { get; set; }
        public OpcItemResult[] Results { get; set; }
    }

    /// <summary>
    /// 错误事件参数
    /// </summary>
    public class OpcErrorEventArgs : EventArgs
    {
        public string Message { get; set; }
    }

    #endregion
}

🎯 使用示例：让复杂操作变简单

C#
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using Spectre.Console;

namespace AppOpcDa472
{
    internal class Program
    {
        private static Table _dataTable;
        private static Dictionary<string, object> _latestValues = new Dictionary<string, object>();

        static void Main(string[] args)
        {
            Console.OutputEncoding = Encoding.UTF8;

            // 显示欢迎横幅
            ShowWelcomeBanner();

            // 创建OPC DA管理器实例
            using (var opcManager = new OpcDaManager())
            {
                // 订阅事件
                opcManager.DataChanged += OnDataChanged;
                opcManager.ReadCompleted += OnReadCompleted;
                opcManager.WriteCompleted += OnWriteCompleted;
                opcManager.ErrorOccurred += OnErrorOccurred;

                try
                {
                    // 连接到Kepware OPC服务器
                    string serverName = "Kepware.KEPServerEX.V6";

                    AnsiConsole.Status()
                        .Start($"正在连接到OPC服务器: [yellow]{serverName}[/]", ctx =>
                        {
                            ctx.Spinner(Spinner.Known.Star);
                            ctx.SpinnerStyle(Style.Parse("green"));
                            System.Threading.Thread.Sleep(1000); // 模拟连接时间
                        });

                    bool connected = opcManager.Connect(serverName, 500); // 500ms更新频率

                    if (connected)
                    {
                        AnsiConsole.MarkupLine("[green]✓ OPC服务器连接成功！[/]");

                        // 添加要监控的数据项
                        string[] itemNames = {
                            "LMES.W1.Progress",
                            "LMES.W1.Progress_0021",
                            "LMES.W1.Progress_0026",
                            "LMES.W1.Status",
                            "LMES.W1.Test2"
                        };

                        ShowItemsAddition(opcManager, itemNames);

                        // 启用数据变化通知
                        opcManager.SetNotificationEnabled(true);
                        AnsiConsole.MarkupLine("[cyan]📡 数据变化通知已启用[/]");

                        // 演示异步读取
                        ShowAsyncOperations(opcManager, itemNames);

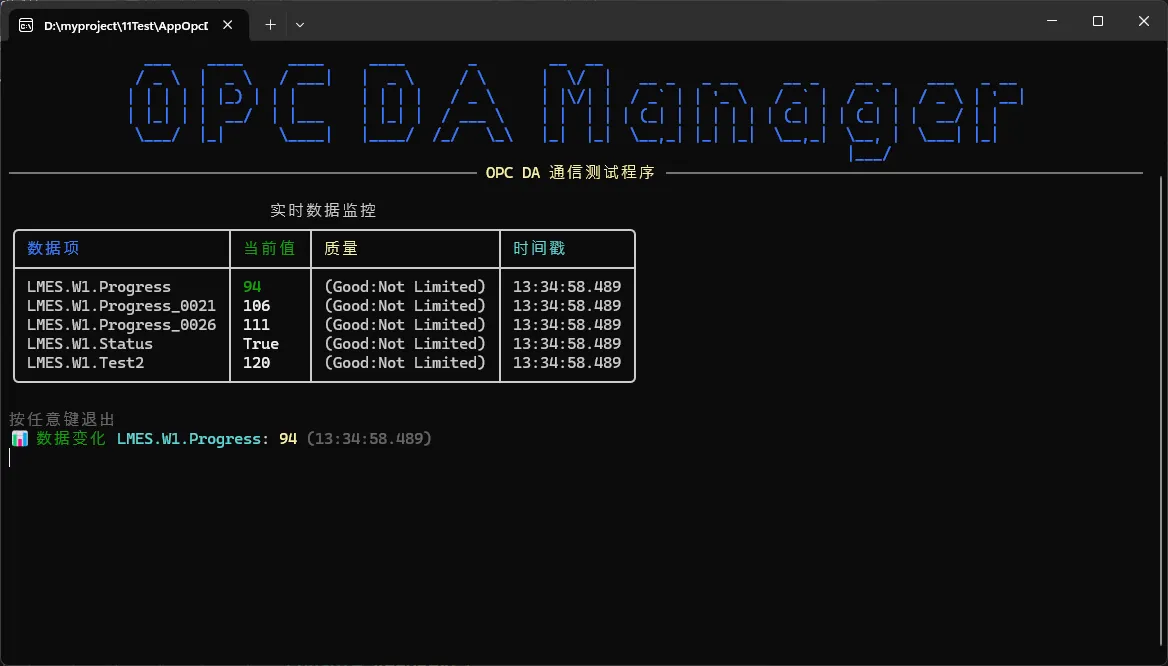

                        // 创建数据监控表格
                        CreateDataTable();

                        AnsiConsole.MarkupLine("\n[bold blue]监控数据变化中...[/] [dim]按任意键退出[/]");
                        AnsiConsole.Write(new Rule("[yellow]实时数据监控[/]").RuleStyle("grey"));

                        // 等待用户输入退出
                        Console.ReadKey();
                    }
                    else
                    {
                        ShowConnectionError();
                    }
                }
                catch (Exception ex)
                {
                    AnsiConsole.WriteException(ex);
                }
                finally
                {
                    AnsiConsole.Status()
                        .Start("正在断开连接...", ctx =>
                        {
                            ctx.Spinner(Spinner.Known.Dots);
                            ctx.SpinnerStyle(Style.Parse("red"));
                            opcManager.Disconnect();
                            System.Threading.Thread.Sleep(500);
                        });

                    AnsiConsole.MarkupLine("[red]程序结束[/]");
                }
            }

            AnsiConsole.MarkupLine("\n[dim]按任意键关闭...[/]");
            Console.ReadKey();
        }

        private static void ShowWelcomeBanner()
        {
            var figlet = new FigletText("OPC DA Manager")
                .Centered()
                .Color(Color.Blue);

            AnsiConsole.Write(figlet);
            AnsiConsole.Write(new Rule("[yellow]OPC DA 通信测试程序[/]").RuleStyle("grey"));
            AnsiConsole.WriteLine();
        }

        private static void ShowItemsAddition(OpcDaManager opcManager, string[] itemNames)
        {
            var table = new Table();
            table.AddColumn("[bold]数据项[/]");
            table.AddColumn("[bold]状态[/]");

            foreach (string itemName in itemNames)
            {
                if (opcManager.AddItem(itemName))
                {
                    table.AddRow(itemName, "[green]✓ 添加成功[/]");
                    _latestValues[itemName] = "等待数据...";
                }
                else
                {
                    table.AddRow(itemName, "[red]✗ 添加失败[/]");
                }
            }

            AnsiConsole.Write(table);
        }

        private static void ShowAsyncOperations(OpcDaManager opcManager, string[] itemNames)
        {
            AnsiConsole.MarkupLine("\n[bold cyan]开始异步操作测试:[/]");

            var panel = new Panel("正在执行异步读取操作...")
                .Header("[bold]异步读取[/]")
                .BorderStyle(Style.Parse("cyan"));

            AnsiConsole.Write(panel);

            foreach (string itemName in itemNames)
            {
                opcManager.ReadItemAsync(itemName);
            }

            // 演示异步写入
            var result = opcManager.WriteItemAsync(itemNames[2], 120);
            if (result)
            {
                AnsiConsole.MarkupLine("[green]✓ 异步写入请求已发送[/]");
            }
        }

        private static void CreateDataTable()
        {
            _dataTable = new Table();
            _dataTable.AddColumn("[bold blue]数据项[/]");
            _dataTable.AddColumn("[bold green]当前值[/]");
            _dataTable.AddColumn("[bold yellow]质量[/]");
            _dataTable.AddColumn("[bold cyan]时间戳[/]");
            _dataTable.Border(TableBorder.Rounded);
            _dataTable.Title("[bold]实时数据监控[/]");
        }

        private static void ShowConnectionError()
        {
            var panel = new Panel(
                "[red]连接OPC服务器失败！[/]\n\n" +
                "[yellow]请确保:[/]\n" +
                "• Kepware服务器正在运行\n" +
                "• 服务器名称正确\n" +
                "• OPC客户端权限配置正确")
                .Header("[red]连接错误[/]")
                .BorderStyle(Style.Parse("red"));

            AnsiConsole.Write(panel);
        }

        private static void UpdateDataDisplay(string itemName, object value, string quality, DateTime timestamp)
        {
            _latestValues[itemName] = value;

            // 清除并重新绘制表格
            Console.Clear();
            ShowWelcomeBanner();

            var liveTable = new Table();
            liveTable.AddColumn("[bold blue]数据项[/]");
            liveTable.AddColumn("[bold green]当前值[/]");
            liveTable.AddColumn("[bold yellow]质量[/]");
            liveTable.AddColumn("[bold cyan]时间戳[/]");
            liveTable.Border(TableBorder.Rounded);
            liveTable.Title("[bold]实时数据监控[/]");

            foreach (var kvp in _latestValues)
            {
                var valueColor = kvp.Key == itemName ? "green" : "white";
                liveTable.AddRow(
                    kvp.Key,
                    $"[{valueColor}]{kvp.Value}[/]",
                    quality,
                    timestamp.ToString("HH:mm:ss.fff")
                );
            }

            AnsiConsole.Write(liveTable);
            AnsiConsole.MarkupLine("\n[dim]按任意键退出[/]");
        }

        private static void OpcManager_WriteCompleted(object sender, OpcWriteCompletedEventArgs e)
        {
            AnsiConsole.MarkupLine("[green]✓ 写入数据完成！[/]");
        }

        // 数据变化事件处理
        private static void OnDataChanged(object sender, OpcDataChangedEventArgs e)
        {
            UpdateDataDisplay(e.ItemName, e.Value, e.Quality.ToString(), e.Timestamp);

            // 同时显示变化通知
            var markup = $"[bold green]📊 数据变化[/] [cyan]{e.ItemName}[/]: [yellow]{e.Value}[/] [dim]({e.Timestamp:HH:mm:ss.fff})[/]";
            AnsiConsole.MarkupLine(markup);
        }

        // 异步读取完成事件处理
        private static void OnReadCompleted(object sender, OpcReadCompletedEventArgs e)
        {
            var panel = new Panel($"请求ID: [cyan]{e.RequestId}[/]")
                .Header("[bold green]📖 读取完成[/]")
                .BorderStyle(Style.Parse("green"));

            foreach (var value in e.Values)
            {
                if (value.Result.IsSuccess())
                {
                    AnsiConsole.MarkupLine($"[green]✓ 读取成功:[/] [yellow]{value.Value}[/] [dim](质量: {value.Quality})[/]");
                }
                else
                {
                    AnsiConsole.MarkupLine($"[red]✗ 读取失败:[/] {value.Result.Description()}");
                }
            }
        }

        // 异步写入完成事件处理
        private static void OnWriteCompleted(object sender, OpcWriteCompletedEventArgs e)
        {
            var panel = new Panel($"请求ID: [cyan]{e.RequestId}[/]")
                .Header("[bold blue]📝 写入完成[/]")
                .BorderStyle(Style.Parse("blue"));

            AnsiConsole.Write(panel);

            foreach (var result in e.Results)
            {
                if (result.Result.IsSuccess())
                {
                    AnsiConsole.MarkupLine("[green]✓ 写入成功[/]");
                }
                else
                {
                    AnsiConsole.MarkupLine($"[red]✗ 写入失败:[/] {result.Result.Description()}");
                }
            }
        }

        // 错误事件处理
        private static void OnErrorOccurred(object sender, OpcErrorEventArgs e)
        {
            var panel = new Panel($"[red]{e.Message}[/]")
                .Header("[bold red]❌ 错误[/]")
                .BorderStyle(Style.Parse("red"));

            AnsiConsole.Write(panel);
        }
    }
}


🎯 总结与展望

通过封装这个通用OPC DA管理器，我们成功解决了三大核心问题：

  1. 📝 代码复用：从每次几十行代码缩减到几行调用
  2. ⚡ 异步简化：统一的事件驱动模型，告别复杂回调
  3. 🛡️ 错误统一：集中的异常处理，提升系统稳定性

这个封装类不仅适用于当前项目，更可以作为企业级工业通信基础组件，在多个项目中复用。

🤔 互动讨论：

你在OPC开发中还遇到过哪些棘手问题？欢迎在评论区分享你的经验和困惑！

👍 如果这篇文章对你有帮助，请转发给更多需要的同行！让我们一起推动C#工业通信技术的普及和发展！

#C#开发 #OPC通信 #工业自动化 #编程技巧

本文作者:技术老小子

本文链接:

版权声明:本博客所有文章除特别声明外，均采用 BY-NC-SA 许可协议。转载请注明出处！
