Sharp7是一个基于C#的开源库，用于与西门子S7系列PLC进行通讯。本文将详细介绍如何使用Sharp7库，实现对PLC的数据读写操作，并提供多个完整的示例代码，帮助您快速上手。

一、Sharp7简介

Sharp7是由Daniel Molteni开发的用于.NET平台的西门子S7通讯库。它实现了S7协议的功能，支持读取和写入PLC中的数据块、输入输出、标志位等。该库轻量、易用，非常适合需要与西门子PLC进行通讯的C#开发者。

二、环境搭建

1. 安装Sharp7

您可以通过以下方式获取Sharp7库：

从GitHub仓库下载源代码并编译。

HTML
https://github.com/fbarresi/Sharp7

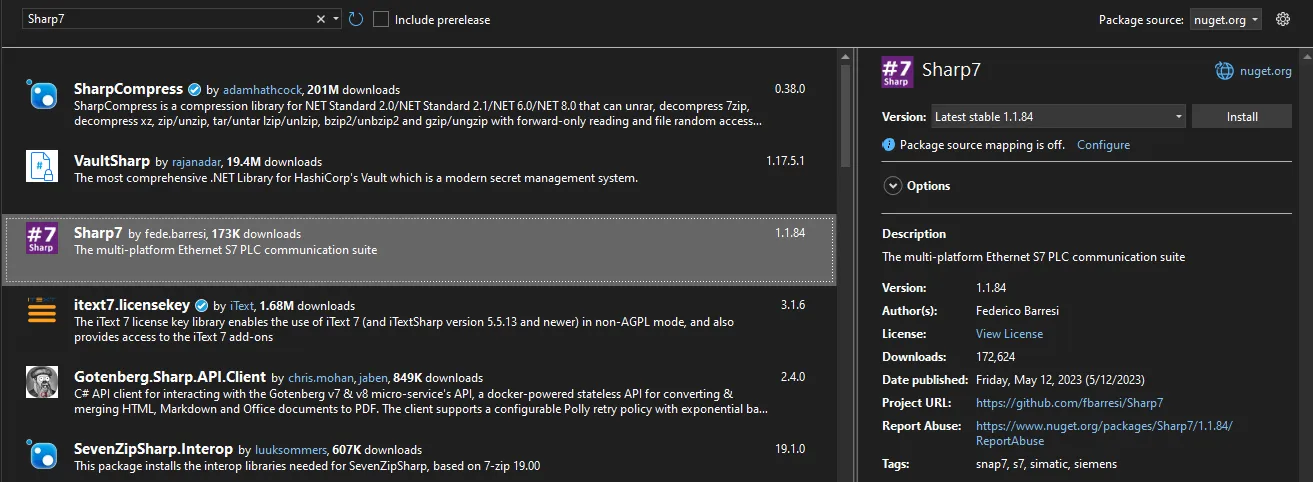

使用NuGet包管理器安装（如果有提供的话）。

三、与PLC建立连接

在与PLC进行数据交互之前，首先需要建立连接。

1. 创建S7Client实例

C#
// 创建S7Client实例
S7Client client = new S7Client();

2. 连接到PLC

C#
static void Main(string[] args)
{
    S7Client client = new S7Client();
    string ip = "127.0.0.1";
    int rack = 0; // 机架号，一般为0
    int slot = 0; // 槽号，对于S7-1200/1500通常为0，S7-300/400通常为2

    // 连接到PLC
    client.PLCPort = 108; // 端口号，一般为102
    int result = client.ConnectTo(ip, rack, slot);

    if (result == 0)
    {

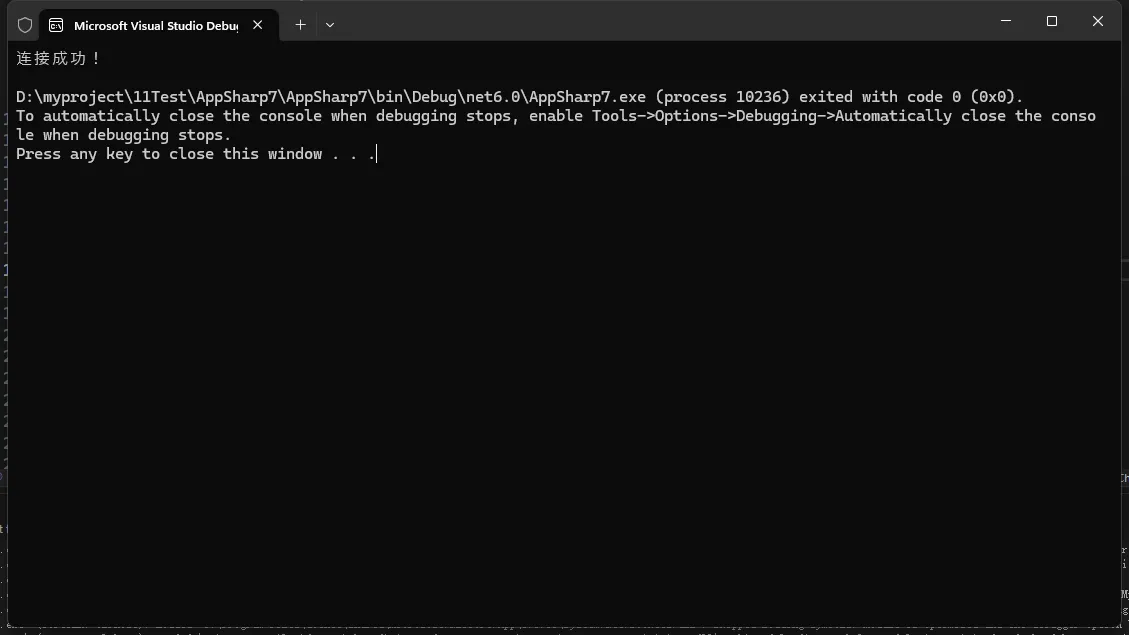

        Console.WriteLine("连接成功！");
    }
    else
    {
        Console.WriteLine($"连接失败，错误代码：{result}");
    }
}

四、读取PLC数据

1. 读取字节数据

假设我们需要从DB1的数据块中读取10个字节的数据：

C#
byte[] buffer = new byte[10];
int dbNumber = 1; // 数据块编号
int start = 0;    // 起始地址
int size = 10;    // 读取长度

int result = client.DBRead(dbNumber, start, size, buffer);

if (result == 0)
{
    Console.WriteLine("数据读取成功！");
}
else
{
    Console.WriteLine($"数据读取失败，错误代码：{result}");
}

2. 转换数据类型

读取的字节数据可以转换为对应的数据类型：

C#
// 假设buffer中存储了一个Int32和一个Real（Float）
int intValue = S7.GetIntAt(buffer, 0);
float floatValue = S7.GetRealAt(buffer, 4);

Console.WriteLine($"整数值：{intValue}");
Console.WriteLine($"浮点值：{floatValue}");

五、写入PLC数据

将数据写入PLC的数据块中：

C#
byte[] buffer = new byte[6];

// 设置要写入的数据
S7.SetIntAt(buffer, 0, 1234);      // 写入Int32
S7.SetRealAt(buffer, 2, 56.78f);   // 写入Real（Float）

int dbNumber = 1; // 数据块编号
int start = 0;    // 起始地址
int size = 6;     // 写入长度

int result = client.DBWrite(dbNumber, start, size, buffer);

if (result == 0)
{
    Console.WriteLine("数据写入成功！");
}
else
{
    Console.WriteLine($"数据写入失败，错误代码：{result}");
}

M点写入

C#
byte[] buffer = new byte[2];

// 设置要写入的数据
S7.SetBitAt(buffer, 0, 0, true);      // 写入Int32
S7.SetBitAt(buffer, 0, 1, true);      // 写入Int32

int start = 0;    // 起始地址
int size = 2;     // 写入长度

client.MBWrite(start, size, buffer);

六、结论

通过Sharp7库，C#开发者可以方便地与西门子S7系列PLC进行通讯。本文详细介绍了如何建立连接、读取和写入PLC数据，并提供了完整的示例代码。希望这些内容能帮助您更好地理解和应用Sharp7库。

如果您有更多的需求，例如读取输入输出、监控PLC状态等，建议进一步查阅Sharp7的官方文档或源代码，以获取更全面的支持。
