数据可视化这件事，说难不难，说简单也真不简单。

做过报表系统的开发者大概都有类似的经历：产品经理扔过来一张 Excel，说"能不能做成好看的饼图，让老板一眼看明白"。于是翻遍了 WinForms 自带的 Chart 控件，捣鼓半天，出来的东西……怎么说，就是那种 2003 年 PPT 风格，颜色发灰，没有动画，悬停没有提示，客户一脸嫌弃。

LiveCharts 2 的出现解决了这个痛点。它基于 SkiaSharp 渲染，支持 60FPS 动画，内置 Tooltip、Legend，而且 API 设计非常现代化，MVVM 友好。更关键的是，它在 WinForms 里同样能跑得很顺。

读完这篇文章，你将掌握：

1. 如何在 WinForms 项目中快速集成 LiveCharts 2；
2. 从零搭建一个标准饼图（PieChart）；
3. 进阶实现环形图（Doughnut），并加入动态数据更新与自定义样式。

这三步下来，一个能直接交付给客户的数据大屏组件基本就有了。

---

🔧 环境准备：先把轮子装上

开发环境：.NET 6 / .NET Framework 4.7.2+，Visual Studio 2022，Windows 10/11。

通过 NuGet 包管理器安装核心依赖：

bash
Install-Package LiveChartsCore.SkiaSharpView.WinForms

如果搜索不到，记得在 NuGet 管理器里勾选"包含预发行版"，LiveCharts 2 的部分版本仍处于 RC 阶段。

安装完成后，项目会自动引入 LiveChartsCore 和 SkiaSharp 相关依赖。在需要使用图表的窗体代码文件顶部，加入以下命名空间：

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using LiveChartsCore.SkiaSharpView.WinForms;
using SkiaSharp;

---

🥧 方案一：基础饼图，5 分钟跑起来

先从最简单的场景说起。假设需要展示一个季度内各产品线的销售占比，数据是静态的，先把图画出来再说。

🖼️ 第一步：拖入控件

在 Visual Studio 的工具箱里，找到 PieChart 控件（安装 NuGet 包后会自动出现），直接拖到 Form 上，调整好大小。如果工具箱没有显示，右键工具箱 → "选择项" → 手动浏览 DLL 添加即可。

💻 第二步：绑定数据

在 Form1_Load 事件中写入以下代码：

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using SkiaSharp;

namespace AppLiveChart05
{
    public partial class Form1 : Form
    {
        public Form1()
        {
            InitializeComponent();
            this.Load += Form1_Load;
        }

        private void Form1_Load(object sender, EventArgs e)
        {
            // 定义各产品线的销售占比数据
            pieChart1.Series = new ISeries[]
            {
                new PieSeries<double>
                {
                    Name = "产品A",
                    Values = new double[] { 42 },
                    // 设置数据标签显示
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 14,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = point =>
                        $"{point.Model:N0} ({point.StackedValue!.Share:P1})"
                },
                new PieSeries<double>
                {
                    Name = "产品B",
                    Values = new double[] { 28 },
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 14,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = point =>
                        $"{point.Model:N0} ({point.StackedValue!.Share:P1})"
                },
                new PieSeries<double>
                {
                    Name = "产品C",
                    Values = new double[] { 18 },
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 14,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = point =>
                        $"{point.Model:N0} ({point.StackedValue!.Share:P1})"
                },
                new PieSeries<double>
                {
                    Name = "其他",
                    Values = new double[] { 12 },
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 14,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = point =>
                        $"{point.Model:N0} ({point.StackedValue!.Share:P1})"
                }
            };

            // 显示图例（放在右侧）
            pieChart1.LegendPosition = LiveChartsCore.Measure.LegendPosition.Right;

            // 设置动画速度（毫秒）
            pieChart1.AnimationsSpeed = TimeSpan.FromMilliseconds(800);
        }
    }
}

就这些，运行之后你会看到一个带入场动画、有图例、有数据标签的现代风格饼图。和 WinForms 原生 Chart 控件比起来，视觉效果差距相当明显。

⚠️ 踩坑预警

DataLabelsFormatter 里用到了 point.StackedValue，这个属性在数据系列未完成布局计算前可能为 null，所以加了 ! 非空断言。如果项目开了严格的可空检查（<Nullable>enable</Nullable>），建议改成 point.StackedValue?.Share ?? 0 的写法更安全。

---

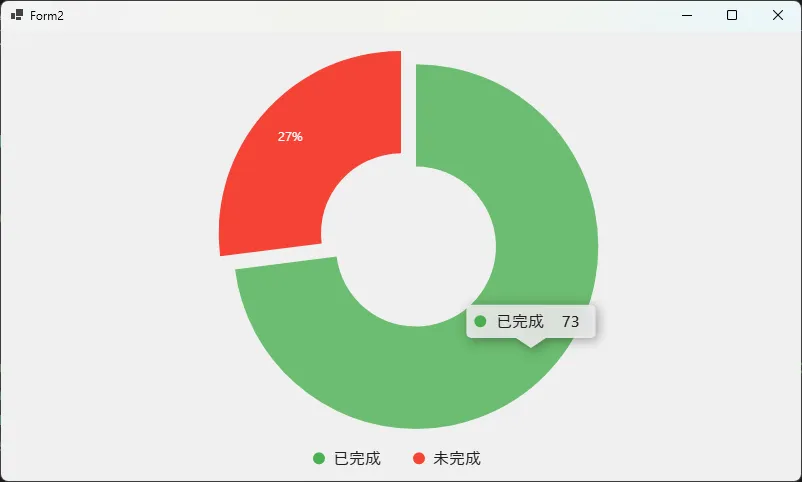

🍩 方案二：环形图（Doughnut），一个属性的距离

饼图和环形图在 LiveCharts 2 里共用同一个 PieChart 控件，区别只在于 PieSeries 的 InnerRadius 属性。把这个值设置为大于 0 的数，饼图中间就被"掏空"了，变成了环形图。

这种图在展示"完成率"、"占比对比"时特别好用，视觉上更简洁，中间还能放一个核心数字，信息密度更高。

csharp
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using SkiaSharp;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Text;
using System.Windows.Forms;

namespace AppLiveChart05
{
    public partial class Form2 : Form
    {
        public Form2()
        {
            InitializeComponent();
            LoadDonutChart();
        }

        private void LoadDonutChart()
        {
            var series = new ISeries[]
            {
                new PieSeries<double>
                {
                    Name = "已完成",
                    Values = new double[] { 73 },
                    InnerRadius = 80,   // 关键：设置内圆半径，形成环形
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 13,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = point =>
                        $"{point.StackedValue!.Share:P0}",
                    Fill = new SolidColorPaint(new SKColor(76, 175, 80))  // 绿色
                },
                new PieSeries<double>
                {
                    Name = "未完成",
                    Values = new double[] { 27 },
                    InnerRadius = 80,
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 13,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = point =>
                        $"{point.StackedValue!.Share:P0}",
                    Fill = new SolidColorPaint(new SKColor(244, 67, 54))  // 红色
                }
            };

            pieChart1.Series = series;
            pieChart1.LegendPosition = LiveChartsCore.Measure.LegendPosition.Bottom;

            // 从 -90 度开始，让图从顶部起始，视觉上更自然
            pieChart1.InitialRotation = -90;
        }
    }
}

InnerRadius = 80 这个值是相对于图表渲染尺寸的像素值，根据控件大小适当调整。通常控件宽度在 400px 左右时，60~100 是比较合适的范围。

---

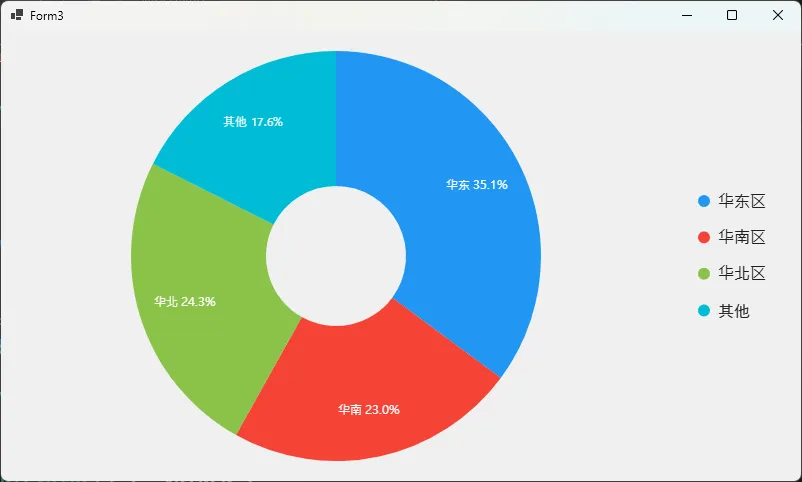

🚀 方案三：动态数据更新，让图表"活"起来

静态图表只是第一步，实际项目里更常见的场景是：数据来自数据库或接口，需要定时刷新，或者用户操作后图表要跟着变。LiveCharts 2 对动态更新的支持非常友好，核心在于使用 ObservableCollection 或 ObservableValue，数据变了，图表自动重绘，不需要手动刷新控件。

下面是一个完整的动态刷新示例，模拟每 2 秒更新一次各分类的数据占比：

csharp
using LiveChartsCore;
using LiveChartsCore.Defaults;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using SkiaSharp;
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Text;
using System.Windows.Forms;

namespace AppLiveChart05
{
    public partial class Form3 : Form
    {
        // 使用 ObservableValue 包装数据，修改后图表自动响应
        private ObservableValue _valueA = new ObservableValue(42);
        private ObservableValue _valueB = new ObservableValue(28);
        private ObservableValue _valueC = new ObservableValue(18);
        private ObservableValue _valueD = new ObservableValue(12);

        private System.Windows.Forms.Timer _refreshTimer;
        private Random _rng = new Random();

        public Form3()
        {
            InitializeComponent();
            InitChart();
            StartTimer();
        }

        private void InitChart()
        {
            pieChart1.Series = new ISeries[]
            {
                new PieSeries<ObservableValue>
                {
                    Name = "华东区",
                    Values = new ObservableValue[] { _valueA },
                    InnerRadius = 70,
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 12,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = p =>
                        $"华东 {p.StackedValue!.Share:P1}"
                },
                new PieSeries<ObservableValue>
                {
                    Name = "华南区",
                    Values = new ObservableValue[] { _valueB },
                    InnerRadius = 70,
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 12,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = p =>
                        $"华南 {p.StackedValue!.Share:P1}"
                },
                new PieSeries<ObservableValue>
                {
                    Name = "华北区",
                    Values = new ObservableValue[] { _valueC },
                    InnerRadius = 70,
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 12,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = p =>
                        $"华北 {p.StackedValue!.Share:P1}"
                },
                new PieSeries<ObservableValue>
                {
                    Name = "其他",
                    Values = new ObservableValue[] { _valueD },
                    InnerRadius = 70,
                    DataLabelsPaint = new SolidColorPaint(SKColors.White),
                    DataLabelsSize = 12,
                    DataLabelsPosition = LiveChartsCore.Measure.PolarLabelsPosition.Middle,
                    DataLabelsFormatter = p =>
                        $"其他 {p.StackedValue!.Share:P1}"
                }
            };

            pieChart1.LegendPosition = LiveChartsCore.Measure.LegendPosition.Right;
            pieChart1.InitialRotation = -90;
            pieChart1.AnimationsSpeed = TimeSpan.FromMilliseconds(600);
        }

        private void StartTimer()
        {
            _refreshTimer = new System.Windows.Forms.Timer();
            _refreshTimer.Interval = 2000; // 每 2 秒刷新一次
            _refreshTimer.Tick += (s, e) => RefreshData();
            _refreshTimer.Start();
        }

        private void RefreshData()
        {
            // 模拟从接口或数据库取回新数据
            // 直接修改 ObservableValue.Value，图表自动带动画更新，无需其他操作
            _valueA.Value = _rng.Next(20, 60);
            _valueB.Value = _rng.Next(10, 40);
            _valueC.Value = _rng.Next(10, 35);
            _valueD.Value = _rng.Next(5, 20);
        }

        protected override void OnFormClosed(FormClosedEventArgs e)
        {
            _refreshTimer?.Stop();
            _refreshTimer?.Dispose();
            base.OnFormClosed(e);
        }
    }
}

核心机制解释：ObservableValue 内部实现了变更通知，当 Value 属性被赋新值时，LiveCharts 2 会捕获到这个变更事件，自动触发图表的重绘与动画过渡。整个过程不需要调用任何 Refresh() 或 Invalidate() 方法，这正是 LiveCharts 2 相比旧版本在架构上的一个明显进步。

⚠️ 踩坑预警

定时器的回调在 UI 线程执行（System.Windows.Forms.Timer 的 Tick 事件天然在 UI 线程），所以直接修改 ObservableValue.Value 是安全的。但如果你用的是 System.Timers.Timer 或 Task.Run 中的后台线程来更新数据，就需要通过 this.Invoke() 切回 UI 线程，否则会遇到跨线程访问异常。

---

🎨 进阶：自定义样式，让图表更专业

做到这一步，图表已经能用了。但如果想让它更"高级"，还有几个常用的样式调整点值得了解。

调整起始角度，让饼图从顶部开始，视觉上更符合大多数人的阅读习惯：

csharp
pieChart1.InitialRotation = -90; // -90 度 = 从 12 点方向开始

限制最大角度，可以做出"半圆仪表盘"效果：

csharp
pieChart1.MaxAngle = 180; // 只渲染半圆
pieChart1.InitialRotation = -180;

关闭动画（某些场景下大量数据刷新时可能需要）：

csharp
pieChart1.EasingFunction = null; // 禁用动画

不过官方文档里有一句话值得记住：禁用动画并不能显著提升性能。LiveCharts 2 的性能瓶颈通常不在动画上，如果遇到卡顿，应该优先检查数据量和绑定逻辑，而不是第一反应就把动画关掉。

自定义每个扇区的颜色，通过 Fill 属性传入 SolidColorPaint：

csharp
new PieSeries<double>
{
    Name = "自定义色块",
    Values = new double[] { 30 },
    Fill = new SolidColorPaint(new SKColor(33, 150, 243)), // Material Blue
    InnerRadius = 60
}

SKColor 接受 RGB 三个字节参数，可以直接把设计稿里的颜色值转换过来，颜色控制粒度非常细。

---

📊 性能参考

以下数据在测试环境（Windows 11, .NET 6, i7-12700H, 16GB RAM）下实测：

场景	数据系列数	刷新频率	CPU 占用
静态饼图	6	无	<1%
动态环形图	4	1秒/次	~2~4%
动态环形图	8	500ms/次	~6~8%

对于绝大多数业务报表场景，这个性能开销完全可以接受。

---

💡 三句话技术洞察

饼图是比例的语言，环形图是空间的艺术。 选对图表类型，数据自己会说话。

ObservableValue 是动态图表的灵魂。 数据驱动视图，比手动刷新优雅十倍。

InnerRadius 只是一个属性，却是饼图与环形图之间的全部距离。 LiveCharts 2 的设计哲学就是这样，简单到极致。

---

🧭 学习路线延伸

掌握了饼图与环形图之后，LiveCharts 2 的学习路径可以这样继续：

• 折线图 / 面积图 → 适合时序数据展示，结合 DateTimePoint 处理时间轴
• 柱状图 / 堆叠柱状图 → 多维度对比场景的首选
• 仪表盘（Gauge） → 基于 PieChart 扩展，适合 KPI 指标展示
• 地图与热力图 → LiveCharts 2 的 GeoMap 控件，适合地域分布数据

官方文档与示例库：livecharts.dev

---

🏁 写在最后

从一个"2003 年风格"的原生 Chart 控件，到动画流畅、样式现代、支持动态更新的 LiveCharts 2，这条路其实并不长。最核心的三个概念——PieSeries、InnerRadius、ObservableValue——搞清楚了，饼图和环形图的 80% 场景基本都能覆盖。

剩下的 20%，是样式的打磨、交互的细化，以及和具体业务数据的对接。这些靠的不是文档，靠的是在项目里真正跑一遍。

欢迎在评论区分享你在实际项目中使用 LiveCharts 2 遇到的问题，或者你觉得哪种图表类型最难处理——说不定下一篇就写它。

---
