什么是Modbus?

Modbus是一种广泛使用的工业通信协议，而NModbus4是一个用于.NET平台的开源Modbus库。本文将介绍如何在C#中使用NModbus4来实现Modbus通信。

它是一个Bus，即总线协议。

它被工业领域所接受的原因是它具备一下三个优点

• 公开发表并且无版权要求
• 易于部署和维护
• 对供应商来说，修改移动本地的比特或字节没有很多限制

Modbus是主从方式通信，也就是说，不能同步进行通信，总线上每次只有一个数据进行传输，即主机发送，从机应答，主机不发送，总线上就没有数据通信。

下载地址

HTML
[https://github.com/NModbus4/NModbus4/](https://github.com/NModbus4/NModbus4/)

NModbus is a C# implementation of the Modbus protocol. Provides connectivity to Modbus slave compatible devices and applications. Supports serial ASCII, serial RTU, TCP, and UDP protocols. NModbus4 it's a fork of NModbus

“MIT LicenseMIT是和BSD一样宽松的许可协议,作者只想保留版权,而无任何其他了限制.也就是说,你必须在你的发行版里包含原许可协议的声明,无论你是以二进制发布的还是以源代码发布的。* 你可以使用，复制和修改软件* 你可以免费使用软件或出售* 唯一的限制是，它是必须附有MIT授权协议

合并版本

dotnet --list-runtimes

dotnet --list-sdks 查看本机安装的.net版本

dotnet new globaljson --sdk-version 2.1.602

dotnet migrate 先安装.net 2.1版本

Modbus功能表格

功能名称	描述	适用对象
ReadCoils	读取DO的状态	数字输出（DO）
ReadInputs	读取DI的状态	数字输入（DI）
ReadHoldingRegisters	读取AO的值	模拟输出（AO）
ReadInputRegisters	读取AI的值	模拟输入（AI）
WriteSingleCoil	写入值到DO	数字输出（DO）
WriteSingleRegister	写入值到AO	模拟输出（AO）
WriteMultipleCoils	写多线圈寄存器	数字输出（DO）
WriteMultipleRegisters	写多个保持寄存器	模拟输出（AO）
ReadWriteMultipleRegisters	读写多个保持寄存器	模拟输出（AO）

NModbus4的安装

首先，我们需要在项目中安装NModbus4。可以通过NuGet包管理器安装：

C#
Install-Package NModbus4

Modbus TCP客户端示例

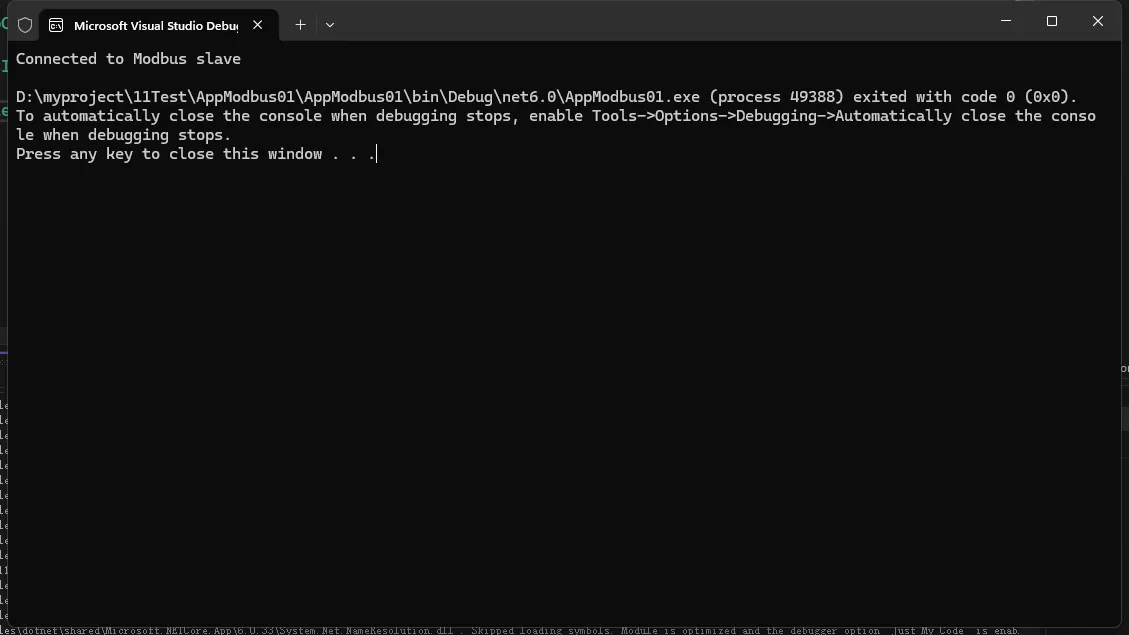

连接到Modbus TCP服务器

C#
static void Main(string[] args)
{
    string ipAddress = "127.0.0.1";
    int port = 502;

    using (TcpClient client = new TcpClient(ipAddress, port))
    {
        ModbusIpMaster master = ModbusIpMaster.CreateIp(client);

        Console.WriteLine("Connected to Modbus slave");
    }
}

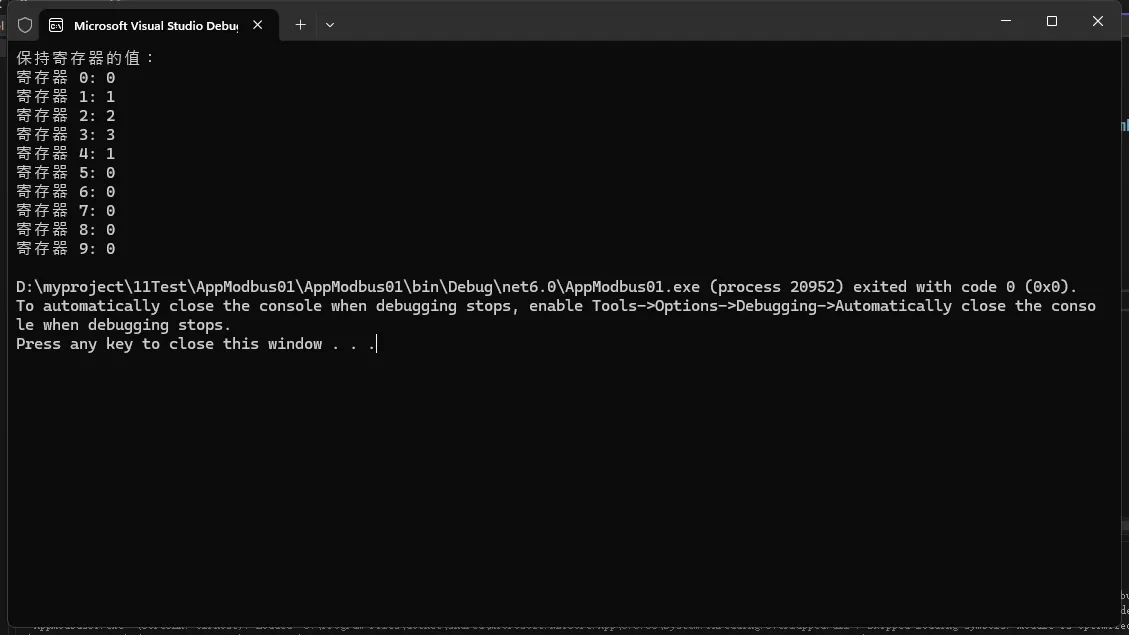

读取保持寄存器

C#
static void Main(string[] args)
{
    string ipAddress = "127.0.0.1";
    int port = 502;

    using (TcpClient client = new TcpClient(ipAddress, port))
    {
        ModbusIpMaster master = ModbusIpMaster.CreateIp(client);
        byte slaveId = 1;
        ushort startAddress = 0;
        ushort numRegisters = 10;

        ushort[] holdingRegisters = master.ReadHoldingRegisters(slaveId, startAddress, numRegisters);

        Console.WriteLine("保持寄存器的值：");
        for (int i = 0; i < holdingRegisters.Length; i++)
        {
            Console.WriteLine($"寄存器 {startAddress + i}: {holdingRegisters[i]}");
        }
    }
}

写入单个保持寄存器

C#
static void Main(string[] args)
{
    string ipAddress = "127.0.0.1";
    int port = 502;

    using (TcpClient client = new TcpClient(ipAddress, port))
    {
        // 设置连接和操作超时
        client.ReceiveTimeout = 1000;  // 1秒接收超时
        client.SendTimeout = 1000;     // 1秒发送超时
        ModbusIpMaster master = ModbusIpMaster.CreateIp(client);
        byte slaveId = 1;
        ushort registerAddress = 1;
        ushort value = 42;

        master.WriteSingleRegister(slaveId, registerAddress, value);
        Console.WriteLine($"已写入值 {value} 到寄存器 {registerAddress}");
    }
}

读取输入寄存器

C#
ushort startAddress = 0;
ushort numRegisters = 5;

ushort[] inputRegisters = master.ReadInputRegisters(slaveId, startAddress, numRegisters);

Console.WriteLine("输入寄存器的值：");
for (int i = 0; i < inputRegisters.Length; i++)
{
    Console.WriteLine($"寄存器 {startAddress + i}: {inputRegisters[i]}");
}

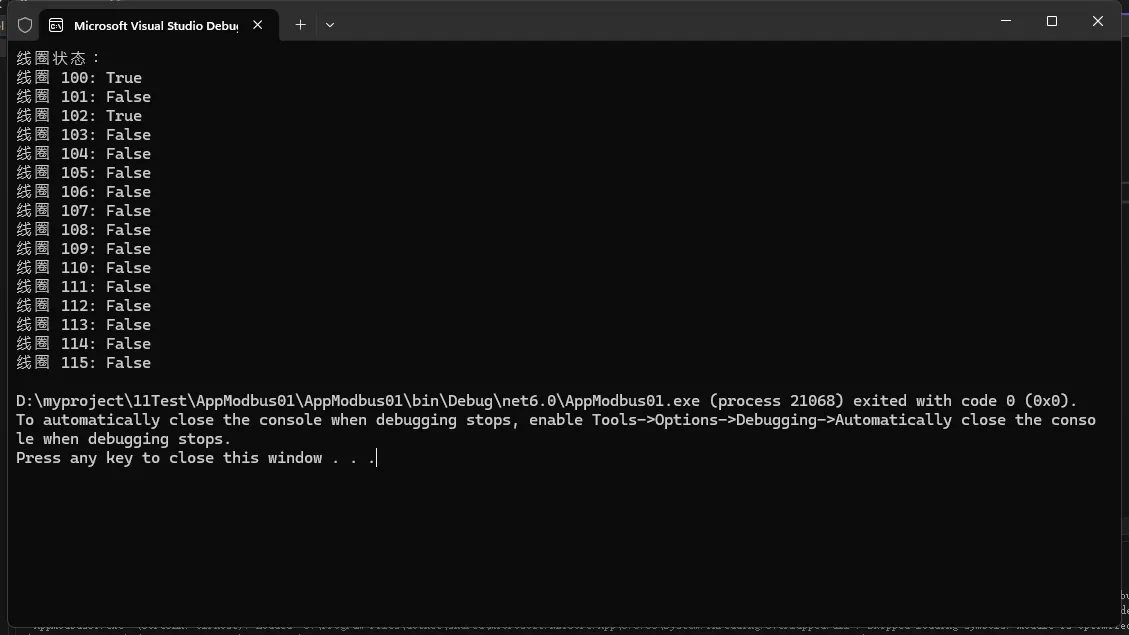

读取线圈状态

C#
static void Main(string[] args)
{
    string ipAddress = "127.0.0.1";
    int port = 502;

    using (TcpClient client = new TcpClient(ipAddress, port))
    {
        ModbusIpMaster master = ModbusIpMaster.CreateIp(client);
        byte slaveId = 1;
        ushort startAddress = 100;
         ushort numCoils = 16;

        bool[] coilStatus = master.ReadCoils(slaveId, startAddress, numCoils);

        Console.WriteLine("线圈状态：");
        for (int i = 0; i < coilStatus.Length; i++)
        {
            Console.WriteLine($"线圈 {startAddress + i}: {coilStatus[i]}");
        }
    }
}

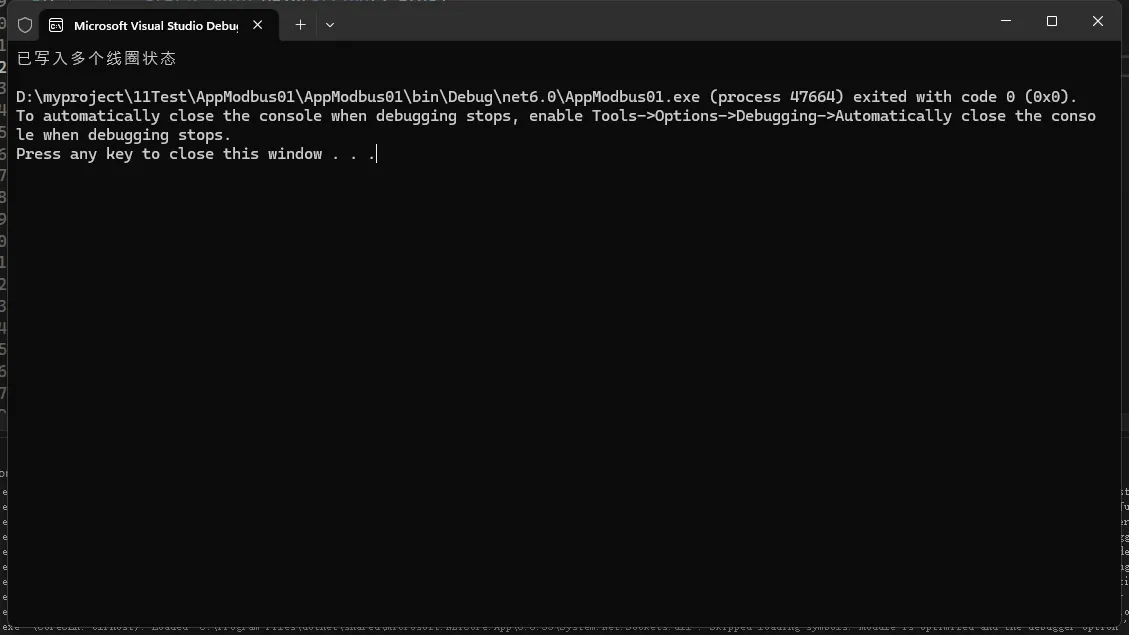

写入多个线圈

C#
ushort startAddress = 0;
bool[] coilValues = new bool[] { true, false, true, true, false };

master.WriteMultipleCoils(slaveId, startAddress, coilValues);
Console.WriteLine("已写入多个线圈状态");

Modbus RTU客户端示例

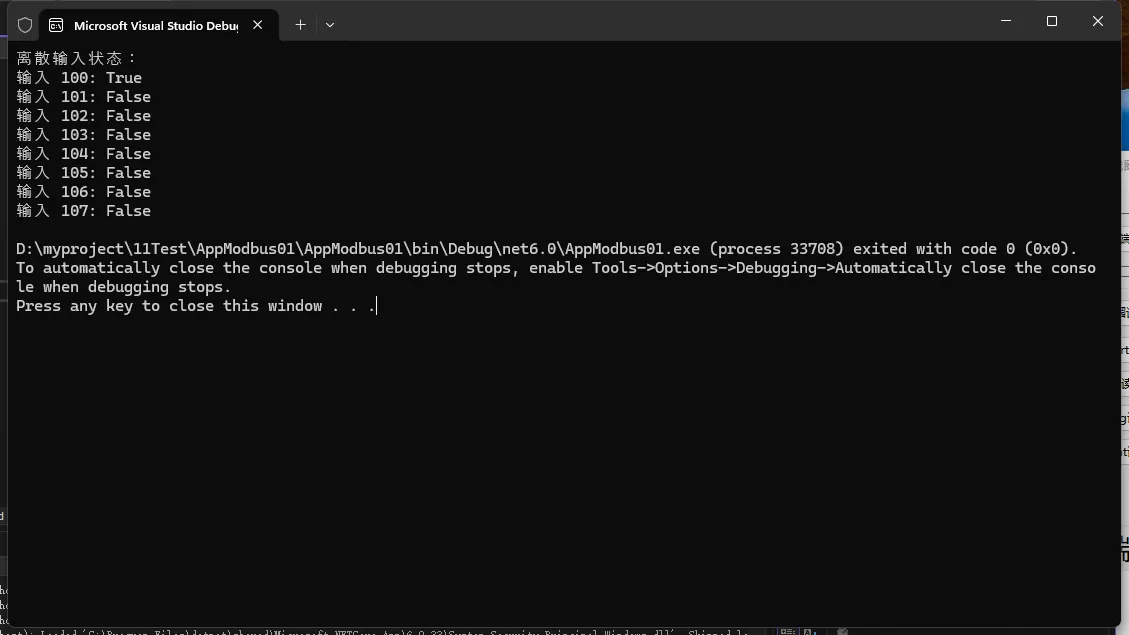

连接到Modbus RTU设备

C#
static void Main()
{
    string portName = "COM1";
    int baudRate = 9600;
    Parity parity = Parity.None;
    int dataBits = 8;
    StopBits stopBits = StopBits.One;

    using (SerialPort port = new SerialPort(portName, baudRate, parity, dataBits, stopBits))
    {
        port.Open();
        ModbusSerialMaster master = ModbusSerialMaster.CreateRtu(port);

        byte slaveId = 1;
        ushort startAddress = 100;
        ushort numInputs = 8;

        bool[] discreteInputs = master.ReadInputs(slaveId, startAddress, numInputs);

        Console.WriteLine("离散输入状态：");
        for (int i = 0; i < discreteInputs.Length; i++)
        {
            Console.WriteLine($"输入 {startAddress + i}: {discreteInputs[i]}");
        }
    }
}

读取离散输入

C#
ushort startAddress = 0;
ushort numInputs = 8;

bool[] discreteInputs = master.ReadInputs(slaveId, startAddress, numInputs);

Console.WriteLine("离散输入状态：");
for (int i = 0; i < discreteInputs.Length; i++)
{
    Console.WriteLine($"输入 {startAddress + i}: {discreteInputs[i]}");
}

异常处理

在使用NModbus4时，适当的异常处理非常重要。以下是一个包含异常处理的示例：

C#
try
{
    ushort[] holdingRegisters = master.ReadHoldingRegisters(slaveId, startAddress, numRegisters);
    // 处理读取的数据
}
catch (IOException ex)
{
    Console.WriteLine($"Modbus IO异常: {ex.Message}");
}
catch (Modbus.SlaveException ex)
{
    Console.WriteLine($"从站异常: {ex.Message}");
}
catch (Exception ex)
{
    Console.WriteLine($"发生未知异常: {ex.Message}");
}

高级应用：异步操作

NModbus4还支持异步操作，这在处理多个设备或需要非阻塞操作时非常有用。

C#
async Task ReadHoldingRegistersAsync()
{
    try
    {
        ushort[] holdingRegisters = await master.ReadHoldingRegistersAsync(slaveId, startAddress, numRegisters);
        Console.WriteLine("异步读取保持寄存器完成");
        // 处理读取的数据
    }
    catch (Exception ex)
    {
        Console.WriteLine($"异步操作异常: {ex.Message}");
    }
}

高级应用示例

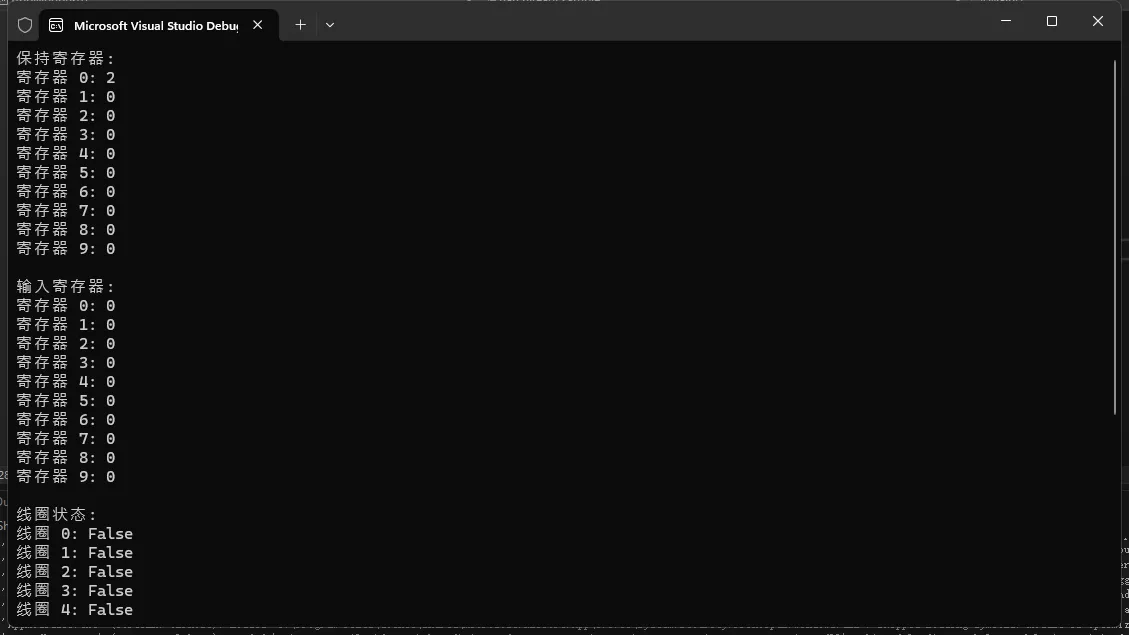

批量读取不同类型的数据

在实际应用中，我们经常需要同时读取不同类型的数据。以下是一个批量读取保持寄存器、输入寄存器和线圈的例子：

C#
static void Main()
{
    string ipAddress = "127.0.0.1";
    int port = 502;
    byte slaveId = 1;

    using (TcpClient client = new TcpClient(ipAddress, port))
    {
        ModbusIpMaster master = ModbusIpMaster.CreateIp(client);

        // 批量读取
        ushort[] holdingRegisters = master.ReadHoldingRegisters(slaveId, 100, 10);
        ushort[] inputRegisters = master.ReadInputRegisters(slaveId, 100, 10);
        bool[] coils = master.ReadCoils(slaveId, 100, 16);

        // 输出结果
        Console.WriteLine("保持寄存器:");
        for (int i = 0; i < holdingRegisters.Length; i++)
        {
            Console.WriteLine($"寄存器 {i}: {holdingRegisters[i]}");
        }

        Console.WriteLine("\n输入寄存器:");
        for (int i = 0; i < inputRegisters.Length; i++)
        {
            Console.WriteLine($"寄存器 {i}: {inputRegisters[i]}");
        }

        Console.WriteLine("\n线圈状态:");
        for (int i = 0; i < coils.Length; i++)
        {
            Console.WriteLine($"线圈 {i}: {coils[i]}");
        }
    }
}

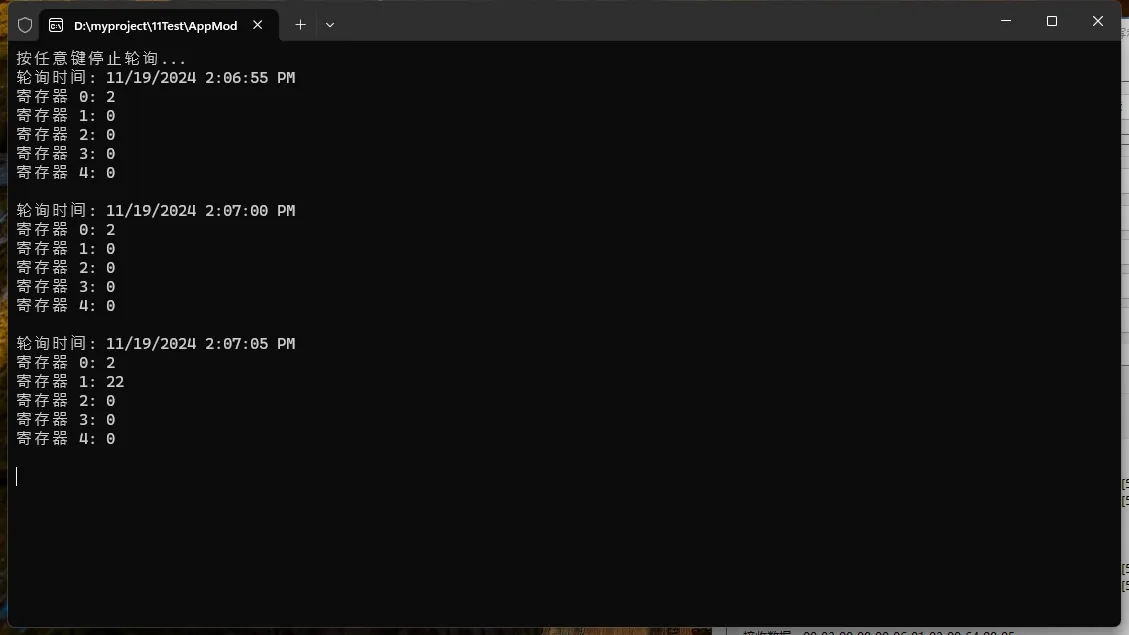

实现定期轮询

在许多工业应用中，我们需要定期轮询设备以获取最新数据。以下是一个使用Timer实现定期轮询的例子：

C#
using System;
using System.Net.Sockets;
using System.Timers;
using Modbus.Device;

class PollingExample
{
    private static ModbusIpMaster master;
    private static Timer pollingTimer;

    static void Main()
    {
        string ipAddress = "127.0.0.1";
        int port = 502;
        byte slaveId = 1;

        using (TcpClient client = new TcpClient(ipAddress, port))
        {
            master = ModbusIpMaster.CreateIp(client);

            // 设置定时器，每5秒轮询一次
            pollingTimer = new Timer(5000);
            pollingTimer.Elapsed += OnTimedEvent;
            pollingTimer.AutoReset = true;
            pollingTimer.Enabled = true;

            Console.WriteLine("按任意键停止轮询...");
            Console.ReadKey();
        }
    }

    private static void OnTimedEvent(Object source, ElapsedEventArgs e)
    {
        try
        {
            ushort[] holdingRegisters = master.ReadHoldingRegisters(1, 0, 5);
            Console.WriteLine($"轮询时间: {DateTime.Now}");
            for (int i = 0; i < holdingRegisters.Length; i++)
            {
                Console.WriteLine($"寄存器 {i}: {holdingRegisters[i]}");
            }
            Console.WriteLine();
        }
        catch (Exception ex)
        {
            Console.WriteLine($"轮询错误: {ex.Message}");
        }
    }
}

实现Modbus TCP服务器

NModbus4不仅可以用作客户端，还可以用来实现Modbus TCP服务器。以下是一个简单的Modbus TCP服务器示例：

C#
static void Main()
{
    byte slaveId = 1;
    int port = 502;
    IPAddress address = IPAddress.Parse("127.0.0.1");

    // 创建并启动服务器
    TcpListener slaveTcpListener = new TcpListener(address, port);
    slaveTcpListener.Start();

    ModbusSlave slave = ModbusTcpSlave.CreateTcp(slaveId, slaveTcpListener);

    // 创建数据存储
    slave.DataStore = DataStoreFactory.CreateDefaultDataStore();

    // 设置初始数据 - 注意地址从1开始
    // 保持寄存器 (Holding Registers)
    slave.DataStore.HoldingRegisters[1] = 100;    // 地址 40001
    slave.DataStore.HoldingRegisters[2] = 200;    // 地址 40002

    // 线圈 (Coils)
    slave.DataStore.CoilDiscretes[1] = true;      // 地址 00001
    slave.DataStore.CoilDiscretes[2] = false;     // 地址 00002

    // 输入寄存器 (Input Registers)
    slave.DataStore.InputRegisters[1] = 1000;     // 地址 30001
    slave.DataStore.InputRegisters[2] = 2000;     // 地址 30002

    // 离散输入 (Discrete Inputs)
    slave.DataStore.InputDiscretes[1] = true;     // 地址 10001
    slave.DataStore.InputDiscretes[2] = false;    // 地址 10002

    // 启动服务器
    slave.ListenAsync();

    Console.WriteLine("Modbus TCP 服务器已启动...");
    Console.WriteLine($"IP地址: {address}, 端口: {port}");
    Console.WriteLine("已设置的数据:");
    Console.WriteLine($"保持寄存器 40001: {slave.DataStore.HoldingRegisters[1]}");
    Console.WriteLine($"保持寄存器 40002: {slave.DataStore.HoldingRegisters[2]}");
    Console.WriteLine($"线圈 00001: {slave.DataStore.CoilDiscretes[1]}");
    Console.WriteLine($"线圈 00002: {slave.DataStore.CoilDiscretes[2]}");
    Console.WriteLine($"输入寄存器 30001: {slave.DataStore.InputRegisters[1]}");
    Console.WriteLine($"输入寄存器 30002: {slave.DataStore.InputRegisters[2]}");
    Console.WriteLine($"离散输入 10001: {slave.DataStore.InputDiscretes[1]}");
    Console.WriteLine($"离散输入 10002: {slave.DataStore.InputDiscretes[2]}");
    Console.WriteLine("\n按任意键停止服务器...");

    Console.ReadKey();

    // 清理资源
    slave.Dispose();
    slaveTcpListener.Stop();
}

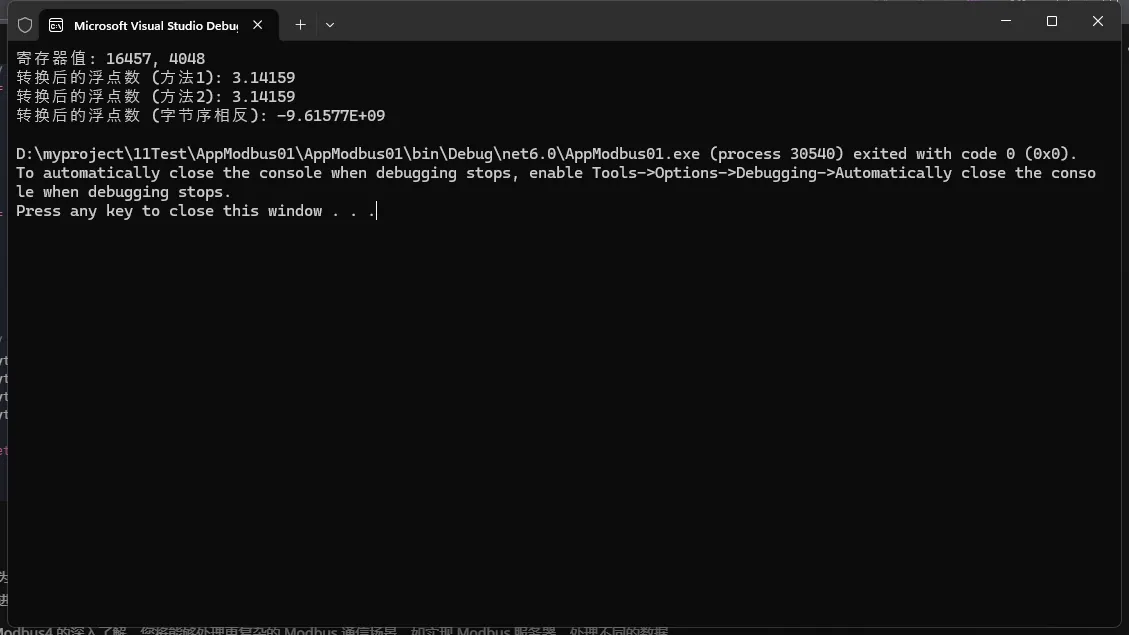

读取浮点数

Modbus协议本身不直接支持浮点数，但我们可以使用两个连续的寄存器来表示一个浮点数。以下是读取和写入浮点数的例子：

C#
using System;
using System.Net.Sockets;
using Modbus.Device;

class Program
{
    static void Main()
    {
        string ipAddress = "127.0.0.1";
        int port = 502;
        byte slaveId = 1;

        using (TcpClient client = new TcpClient(ipAddress, port))
        {
            ModbusIpMaster master = ModbusIpMaster.CreateIp(client);

            // 读取两个连续的寄存器
            ushort[] readRegisters = master.ReadHoldingRegisters(slaveId, 100, 2);

            // 方法1：使用位操作
            uint combined = ((uint)readRegisters[0] << 16) | readRegisters[1];
            float value1 = BitConverter.ToSingle(BitConverter.GetBytes(combined), 0);

            // 方法2：使用byte数组
            byte[] bytes = new byte[4];
            bytes[0] = (byte)(readRegisters[1] & 0xFF);         // 低字节的低字节
            bytes[1] = (byte)(readRegisters[1] >> 8);           // 低字节的高字节
            bytes[2] = (byte)(readRegisters[0] & 0xFF);         // 高字节的低字节
            bytes[3] = (byte)(readRegisters[0] >> 8);           // 高字节的高字节
            float value2 = BitConverter.ToSingle(bytes, 0);

            // 打印结果
            Console.WriteLine($"寄存器值: {readRegisters[0]}, {readRegisters[1]}");
            Console.WriteLine($"转换后的浮点数 (方法1): {value1}");
            Console.WriteLine($"转换后的浮点数 (方法2): {value2}");

            // 如果字节顺序相反，可以尝试这种方式
            byte[] reversedBytes = new byte[4];
            reversedBytes[3] = (byte)(readRegisters[1] & 0xFF);
            reversedBytes[2] = (byte)(readRegisters[1] >> 8);
            reversedBytes[1] = (byte)(readRegisters[0] & 0xFF);
            reversedBytes[0] = (byte)(readRegisters[0] >> 8);
            float value3 = BitConverter.ToSingle(reversedBytes, 0);
            Console.WriteLine($"转换后的浮点数 (字节序相反): {value3}");
        }
    }

    // 辅助方法：将两个ushort转换为float (大端序)
    static float ConvertToFloat_BigEndian(ushort register1, ushort register2)
    {
        byte[] bytes = new byte[4];
        bytes[0] = (byte)(register1 >> 8);     // 高字节的高字节
        bytes[1] = (byte)(register1 & 0xFF);   // 高字节的低字节
        bytes[2] = (byte)(register2 >> 8);     // 低字节的高字节
        bytes[3] = (byte)(register2 & 0xFF);   // 低字节的低字节
        return BitConverter.ToSingle(bytes, 0);
    }

    // 辅助方法：将两个ushort转换为float (小端序)
    static float ConvertToFloat_LittleEndian(ushort register1, ushort register2)
    {
        byte[] bytes = new byte[4];
        bytes[3] = (byte)(register1 >> 8);
        bytes[2] = (byte)(register1 & 0xFF);
        bytes[1] = (byte)(register2 >> 8);
        bytes[0] = (byte)(register2 & 0xFF);
        return BitConverter.ToSingle(bytes, 0);
    }
}

写入浮点数

C#
static void Main(string[] args)
{
    string ipAddress = "127.0.0.1";
    int port = 502;
    byte slaveId = 1;
    ushort startAddress = 100;

    try
    {
        using (TcpClient client = new TcpClient(ipAddress, port))
        {
            ModbusIpMaster master = ModbusIpMaster.CreateIp(client);

            // 写入浮点数
            float valueToWrite = 1.234567F;
            WriteFloatWithOrder(master, slaveId, startAddress, valueToWrite, ByteOrder.CDAB);

            Console.WriteLine($"写入的值: {valueToWrite}");
        }
    }
    catch (Exception ex)
    {
        Console.WriteLine($"错误: {ex.Message}");
    }

    Console.WriteLine("按任意键退出...");
    Console.ReadKey();
}

public enum ByteOrder
{
    ABCD, // 1234
    DCBA, // 4321
    BADC, // 2143
    CDAB  // 3412
}
public static void WriteFloatWithOrder(ModbusIpMaster master, byte slaveId, ushort startAddress, float value, ByteOrder order)
{
    byte[] floatBytes = BitConverter.GetBytes(value);
    byte[] orderedBytes = new byte[4];

    switch (order)
    {
        case ByteOrder.ABCD:
            orderedBytes = floatBytes;
            break;
        case ByteOrder.DCBA:
            orderedBytes[0] = floatBytes[3];
            orderedBytes[1] = floatBytes[2];
            orderedBytes[2] = floatBytes[1];
            orderedBytes[3] = floatBytes[0];
            break;
        case ByteOrder.BADC:
            orderedBytes[0] = floatBytes[1];
            orderedBytes[1] = floatBytes[0];
            orderedBytes[2] = floatBytes[3];
            orderedBytes[3] = floatBytes[2];
            break;
        case ByteOrder.CDAB:
            orderedBytes[0] = floatBytes[2];
            orderedBytes[1] = floatBytes[3];
            orderedBytes[2] = floatBytes[0];
            orderedBytes[3] = floatBytes[1];
            break;
    }

    ushort[] registers = new ushort[2];
    registers[0] = BitConverter.ToUInt16(orderedBytes, 0);
    registers[1] = BitConverter.ToUInt16(orderedBytes, 2);

    master.WriteMultipleRegisters(slaveId, startAddress, registers);
    Console.WriteLine($"写入寄存器: [0x{registers[0]:X4}, 0x{registers[1]:X4}]");
}

结论

NModbus4为C#开发者提供了一个强大而灵活的工具，用于实现Modbus通信。通过本文的示例，您应该能够开始使用NModbus4进行基本的Modbus操作。记住要适当处理异常，并考虑使用异步方法来提高应用程序的响应性。

随着您对NModbus4的深入了解，您将能够处理更复杂的Modbus通信场景，如实现Modbus服务器、处理不同的数据类型、以及优化性能等。
