RabbitMQ 核心概念

随着工业自动化与信息技术的不断融合，实时数据采集与高效传输成为智能制造和工业物联网中的关键需求。在这一背景下，RabbitMQ作为一种成熟的开源消息中间件，凭借其灵活的交换机模型和高可靠性，正日益成为工业系统中实现异步消息传递的重要支撑技术。同时，PLC（可编程逻辑控制器）作为工业控制领域的核心设备，需要通过高效的数据管理与通信机制，将现场采集的数据传输到后端系统进行实时监测、分析与决策。本文旨在探讨RabbitMQ的核心概念、消息确认及持久化机制，并结合PLC数据采集系统架构实践，详细解析如何构建稳定、高效且高可靠性的工业数据传输系统。

RabbitMQ核心概念解析

RabbitMQ基于AMQP协议实现消息交换，具有以下几个基本核心概念，这些概念对于初学者深入理解RabbitMQ至关重要：

生产者（Producer）与消费者（Consumer）

生产者：负责发送消息到RabbitMQ的消息中间件。生产者可以是各种应用程序或传感器数据采集模块，其主要职责在于将产生的数据通过RabbitMQ中间件传输到目标队列中。
消费者：负责从队列中接收并处理消息。消费者确保传入的数据经过初步处理或存储后，能够提供给后续的业务逻辑模块进行进一步分析和决策。

队列（Queue）与交换机（Exchange）

队列：作为数据的缓冲区，存储生产者发送的消息。队列中的消息会按顺序传递给消费者进行处理，但在高并发消费场景中，严格的FIFO顺序可能会受到多消费者并发处理的影响。
交换机：用于接收来自生产者的消息并根据预先定义的路由规则将消息分发到相应的队列中。RabbitMQ支持的交换机类型主要包括：
- 直连交换机（Direct）：根据精确匹配的路由键分发消息，尤其适合单播消息传递。
- 扇出交换机（Fanout）：将接收到的消息广播给所有绑定的队列，适用于日志和广播场景。
- 主题交换机（Topic）：基于模糊匹配规则进行消息路由，允许使用通配符匹配复杂的路由键。
- 标头交换机（Headers）：根据消息头的属性进行路由，适用于复杂的多属性匹配情形。

Routing Key与绑定（Binding）

Routing Key：生产者发送消息时所附带的标签，其作用在于帮助交换机根据路由规则将消息正确路由到目标队列。
绑定（Binding）：交换机与队列之间的关联规则，决定了消息如何基于Routing Key被路由到队列中。例如，在fanout模式下，所有队列均会接收到消息，而在direct模式下，只有绑定了与Routing Key严格匹配的队列才能接收消息。

虚拟主机与权限管理

RabbitMQ支持多租户场景，通过虚拟主机将资源进行逻辑隔离，每个虚拟主机可以有独立的队列、交换机和绑定配置，同时配合基于用户名的权限管理，确保不同业务系统或用户间数据的安全性。

网络连接（Connection）与通道（Channel）

Connection：代表客户端与RabbitMQ服务器之间建立的TCP连接，每个连接需要占用一定的系统资源。当系统存在大量连接时，需要特别注意资源的管理与优化。
Channel：是在一个物理连接之上创建的虚拟连接。一个Connection中可以创建多个独立的Channel，所有的消息发布和订阅操作都在Channel上进行，这不仅能提高资源利用率，还能优化消息传输性能。

工业级别PLC数据采集系统架构案例

PLC作为工业现场的重要设备，通过传感器实时采集工业生产中的各项数据，如温度、压力、流量等。借助RabbitMQ，可实现PLC数据的异步传输与高效处理，确保数据在系统重启或网络故障时不丢失。以下结合工业案例描述PLC系统如何集成RabbitMQ以实现数据采集与传输。

PLC数据采集系统的关键组成

工业级PLC数据采集系统通常由以下几部分构成：

传感器与现场设备：负责实时采集物理量，例如温度、湿度、压力与电流数据。
PLC控制器：作为现场数据的采集与初步处理单元，通过内置的控制程序（如梯形图编程）将传感器数据转换后进行处理，并通过数据总线与外部设备通讯。
数据采集网关：网关设备利用以太网或其他工业总线协议将PLC采集的数据发送至后端数据中心。它通常集成了RabbitMQ客户端，使数据传输具备缓冲和重传功能。
RabbitMQ消息中间件：作为工业数据传输的核心枢纽，RabbitMQ负责接收来自多个PLC数据采集网关的消息，通过其高效的队列和交换机机制，确保数据在多消费者环境下的及时处理与分发。
后端数据存储与监控系统：利用数据库和实时分析服务，对经过RabbitMQ传输的数据进行存储、统计与异常监测，实现工业实时监控和数据分析。

数据传输流程示意

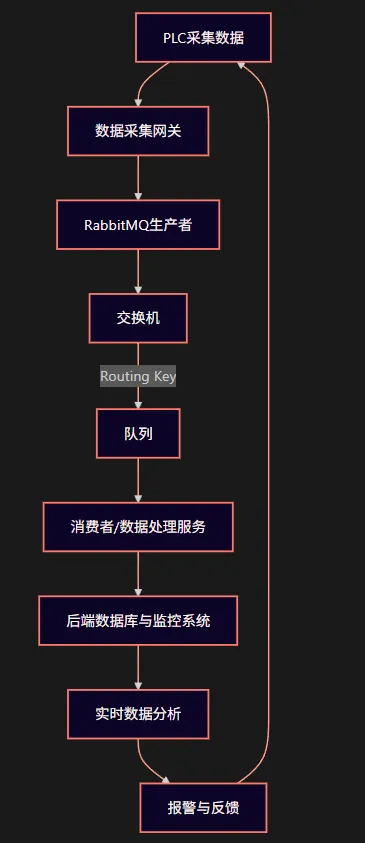

下面的流程图概述了PLC数据采集系统中各组件间的数据传输流程：

PLC数据采集系统中的数据传输流程示意图

该流程图展示了PLC通过数据采集网关，将采集到的实时数据经过RabbitMQ中间件传输，最终实现数据的存储、分析及反馈的全过程。

案例系统中的实际应用

在实际工业案例中，多个PLC设备被部署在不同的生产线或现场，该数据通过各自的采集网关上传至中央RabbitMQ集群。不同的消费者模块可以针对不同数据类型进行处理，比如对关键报警信息进行实时监控处理、对历史数据进行统计分析以及对低优先级数据信息进行批量存储。通过这种架构，系统不仅实现了较高的吞吐量，还具备一定容错能力，有效应对网络延迟、设备故障等突发情况。

消息确认机制探讨

在RabbitMQ中，为了确保消息在传输过程中的可靠性，引入了消息确认机制。消息确认机制主要涉及两类确认：消费者确认和生产者确认。

消费者确认（Consumer Acknowledgments）

消费者确认机制确保了消息在被消费者接收到后，只有经过处理并确认后才会被RabbitMQ服务端从队列中移除，这样可以有效防止因消费者处理异常或崩溃导致的消息丢失。

自动确认模式（Auto-acknowledge）：在这种模式下，一旦RabbitMQ将消息交付给消费者，即自动将消息视为确认，从而节省了网络交互时间，但风险是若消费者在处理消息过程中发生异常，消息可能会丢失。
手动确认模式（Manual Acknowledgment）：消费者在处理完消息后，主动发送确认（ACK）告诉RabbitMQ可以安全删除该消息，该方式提供了更高的可靠性，并允许在失败时重新投递消息。

例如，在某工业系统中，对关键报警信息需要进行严格确认，以防止因软件错误导致报警数据丢失，从而触发生产事故。此时，采用手动确认方式显得尤为重要。

生产者确认（Publisher Confirms）

生产者确认机制使生产者能够确认消息已被RabbitMQ正确接收并存储在队列中，提高了消息传输的可靠性。当启用生产者确认模式后，RabbitMQ会向发布消息的生产者发送确认反馈，生产者可以据此决定是否进行重传操作。

等待确认机制：生产者发送消息后，通过调用waitForConfirms或waitForConfirmsOrDie方法等待RabbitMQ的确认回复，确保消息在broker端已被妥善存储。
批量确认：对于高吞吐量场景，生产者可以设置批量确认，减少单条消息确认过程中的通信开销，但同时在处理失败情况时须确保能够准确定位哪条消息未被确认。

通过以上机制，可以确保即使在网络故障或系统异常情况下，也能最小化消息丢失的风险，特别适用于工业现场中对数据可靠性要求极高的场景。

消息持久化设计与实现

在工业系统中，数据的丢失往往会产生严重后果。RabbitMQ通过消息持久化机制确保在系统重启或故障时消息数据不会丢失。

消息持久化原理

持久化队列：在声明队列时，可以设置队列为“持久化”模式，使其配置和消息皆存储在磁盘上，这样即使RabbitMQ服务器重启，队列及其中的消息依然存在。
持久化消息：在消息发布时，将消息的delivery_mode设置为2，标记消息为持久化消息，使其写入磁盘以防意外丢失。

需要注意的是，持久化消息会对RabbitMQ的性能造成一定的影响，因为写入磁盘相比内存存储更耗时，因此在对性能要求极高和数据可靠性要求权衡的情况下需要谨慎使用。

持久化机制在PLC系统中的应用

在PLC数据采集系统中，工业现场采集的关键数据（如安全保护、报警信息）必须具备高度的可靠性。因此，系统中常要求使用持久化队列和消息。例如、当传感器监测到异常状态时，相应的报警消息被标记为持久化消息，确保即使在系统发生重启或故障时报警信息不会丢失，从而保障生产安全。

持久化性能优化策略

由于持久化操作会增加磁盘I/O负载，因此可以采用以下优化策略以保持系统的高吞吐：

优化策略	作用说明
高性能硬盘	使用SSD提高磁盘写入速度，降低延迟
异步写入	利用RabbitMQ内部异步写操作，减少写入阻塞
批量确认	通过批量处理确认消息，降低单条消息确认的网络开销
选择性持久化	对部分低风险消息无需持久化，以保证总体系统性能

消息持久化相关的优化策略表

通过采用这些方法，可以在确保消息持久化安全性基础上尽可能提高系统整体性能，从而适应工业现场实时数据传输的需求。

集群部署与高可用性实践

工业应用往往要求系统具备高可用性。RabbitMQ通过集群部署和高可用性队列为工业环境提供了完备的容错机制。

Quorum队列与镜像队列

Quorum队列：RabbitMQ 3.8版本引入了Quorum队列，它通过复制机制确保消息在多个节点之间同步，提高了数据安全性与高可用性，特别适用于对数据安全性要求极高的场景。
镜像队列：通过将队列复制到集群内的多个节点，即使单个节点出现故障，其他节点也能继续提供服务，从而保障系统连续运行。

集群部署架构示意

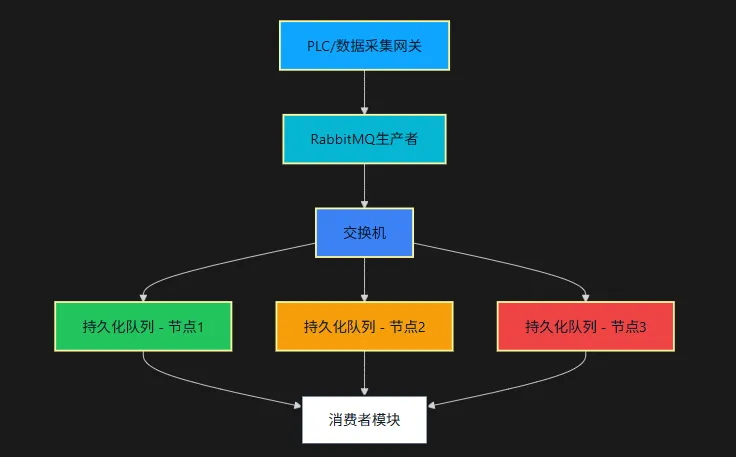

下面的结构图描述了RabbitMQ集群在工业数据传输场景中的典型部署架构：

RabbitMQ集群部署架构示意图

通过多节点集群，无论哪个节点发生故障，系统均能够自动切换，确保工业现场数据持续且稳定传输。

高可用性与容错设计要点

在设计RabbitMQ集群时，为保障系统高可用性，需注意以下几点：

节点之间应分布在不同数据中心或可用区域，降低单点故障风险。
配置合适的预取数量（prefetch count），避免消费者因消息积压而内存溢出。
定期监控节点性能和磁盘空间使用情况，及时进行扩容或预警。

RabbitMQ在PLC数据采集系统中的最佳实践

针对复杂工业环境下的PLC数据采集应用，RabbitMQ的配置及优化需要全方位考虑可靠性、性能和安全性。总结如下最佳实践：

保持队列较短
- 长队列会增加内存占用和磁盘I/O压力，影响系统响应速度。应通过设置TTL或最大长度策略来限制队列规模。
合理设置消息确认模式
- 针对关键数据，使用手动确认机制确保数据处理完毕后再移除队列信息；在高性能场景下，合理调整预取数量避免内存溢出。
启用持久化与优化磁盘I/O
- 对于关键报警信息与安全数据，配置持久化队列与消息，并采用SSD、高性能磁盘以及批量确认技术来降低I/O延迟。
采用高可用集群模式
- 利用Quorum队列或镜像队列实现集群多节点复制，保障即使部分节点故障，数据依然可靠。
合理区分Connection与Channel
- 通过在单一Connection内复用多个Channel优化资源使用，同时减少大量TCP连接带来的系统负载。
权限和虚拟主机管理
- 针对不同生产者和消费者应用，建议划分不同虚拟主机及权限，确保数据隔离和安全性。
监控和报警机制
- 配置RabbitMQ管理界面、监控插件及报警系统，及时发现并处理异常情况，保障系统稳定运行。

表2：PLC数据采集系统中RabbitMQ最佳实践总结表

配置措施	作用描述
限制队列长度	防止内存和磁盘压力过大，同时保持处理效率
手动确认模式	保证关键消息在处理完成后再删除，降低丢失风险
消息持久化	确保系统重启或故障时关键数据不丢失
集群部署（Quorum）	通过多节点复制提高系统容错能力，防止单点故障
资源优化（Channel复用）	降低大量TCP连接带来的系统负载，提升资源利用率
权限管理与虚拟主机	确保多租户数据安全与隔离，支持复杂应用场景
实时监控与预警	监控节点性能和消息积压情况，及时扩容或调整预警，保障系统稳定运行

结论

本文从RabbitMQ的核心概念出发，详细解析了生产者、消费者、队列、交换机及路由键等基础知识，并结合工业PLC数据采集系统架构案例说明了如何应用RabbitMQ实现高效、可靠的数据传输。通过消息确认与持久化机制的深入探讨，以及对集群及高可用性配置措施的介绍，为工业级数据采集与实时处理提供了理论基础与实践指导。

主要结论概述如下：

RabbitMQ通过生产者和消费者模型、队列与交换机机制，以及灵活的路由策略，在工业数据传输中发挥着关键作用。
在PLC数据采集系统中，数据经由网关上传到RabbitMQ，利用消息确认与持久化机制保证数据绝不丢失，同时借助集群部署实现高可用性。
为平衡数据可靠性与系统性能，采用了手动确认、批量确认、预取数量优化及高性能硬盘等多种优化策略，确保系统在高并发、高负载情况下依然稳定运行。
权限管理与虚拟主机的合理划分，能够有效实现数据隔离与安全管理，适应工业现场复杂多变的应用需求。
