Canny边缘检测是一种广泛使用的图像处理技术，它能够有效地提取图像中的边缘信息，从而在许多计算机视觉任务中发挥重要作用。在本文中，我们将探讨Canny边缘检测的原理、特点、应用场景，并提供使用OpenCvSharp进行Canny边缘检测的代码示例。

Canny 边缘检测原理

Canny 边缘检测算法由John F. Canny在1986年开发，是一种多级边缘检测算法。该算法主要分为以下几个步骤：

1. 噪声去除：使用高斯滤波器平滑图像以去除噪声。
2. 梯度计算：计算图像梯度的幅值和方向。通常使用Sobel算子。
3. 非极大值抑制：消除不是边缘的像素点，仅保留潜在的边缘。
4. 双阈值检测：应用两个不同的阈值来检测强边缘和弱边缘。
5. 边缘连接：通过边缘连接将弱边缘连接到强边缘。

该算法保证了检测到的边缘有较好的连续性，同时对噪声保持一定的鲁棒性。

特点

• 定位准确：Canny检测可以准确地在位置上检测到真实的边缘。
• 多级检测：通过双阈值可以区分图像中的强边缘与弱边缘，加强边缘保持能力。
• 对噪声鲁棒：先进行高斯滤波处理，有效减少图像中的噪声影响。

应用场景

Canny边缘检测广泛应用于以下场景：

• 边缘提取与形状识别：在图像中提取轮廓用于目标识别和形状描述。
• 图像分割：作为图像分割的预处理步骤，以识别和分割区域。
• 运动检测：在视频序列中检测运动物体的边缘。
• 计算机视觉任务：如特征检测、物体检测等。

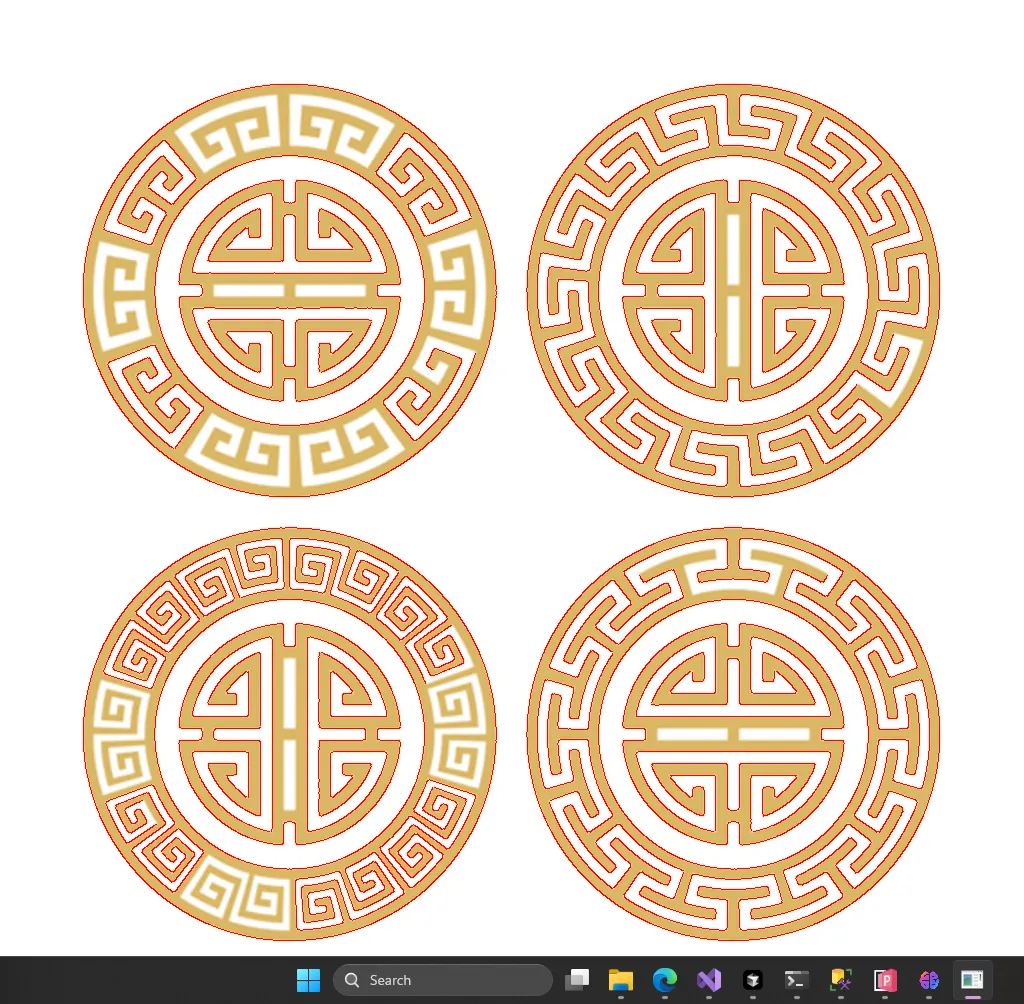

使用 OpenCvSharp 进行 Canny 边缘检测

OpenCvSharp 是一个 .NET 封装库，旨在使 OpenCV 易于在 C# 应用程序中使用。下面是一个使用 OpenCvSharp 实现 Canny 边缘检测的示例代码。

C#
static void Main()
{
    // 加载输入图像，以彩色模式读取
    Mat src = Cv2.ImRead("1.jpg", ImreadModes.Color);
    if (src.Empty())
    {
        Console.WriteLine("图像加载失败！");
        return;
    }

    // 转换为灰度图像
    Mat gray = new Mat();
    Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

    // 高斯模糊：去噪
    Mat blurred = new Mat();
    Cv2.GaussianBlur(gray, blurred, new Size(5, 5), 1.4);

    // 应用 Canny 边缘检测器
    Mat edges = new Mat();
    double threshold1 = 100;
    double threshold2 = 200;
    Cv2.Canny(blurred, edges, threshold1, threshold2);

    // 将边缘转换为彩色以便叠加在原始图像上
    Mat colorEdges = new Mat();
    Cv2.CvtColor(edges, colorEdges, ColorConversionCodes.GRAY2BGR);

    // 用红色 (BGR: 0, 0, 255) 绘制边缘
    src.SetTo(new Scalar(0, 0, 255), edges);

    // 显示结果
    Cv2.ImShow("Edges in Red", src);
    Cv2.WaitKey(0);

    // 释放资源
    gray.Dispose();
    blurred.Dispose();
    edges.Dispose();
    colorEdges.Dispose();
    src.Dispose();
    Cv2.DestroyAllWindows();
}

代码解析

• 加载图像：使用Cv2.ImRead函数读取输入图像，并将其转为灰度模式。
• 高斯模糊：应用高斯滤波器来去除图像噪声，防止在Canny检测过程中误检测到的边缘。
• Canny 边缘检测：使用Cv2.Canny方法进行边缘检测。threshold1和threshold2分别是低阈值和高阈值。
• 显示结果：使用Cv2.ImShow和Cv2.WaitKey显示检测结果。

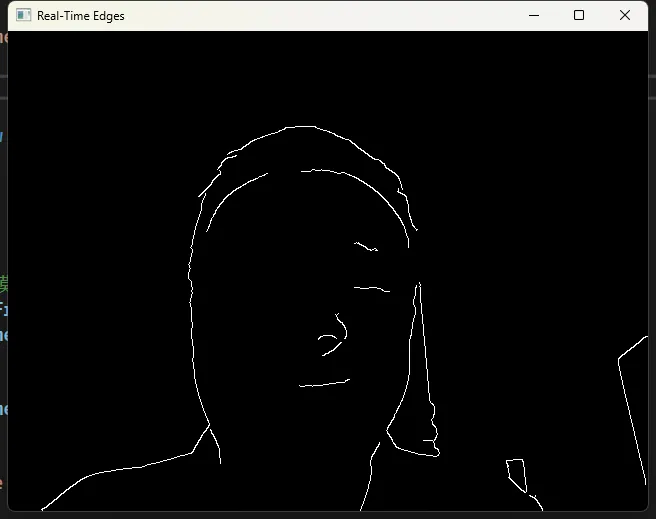

场景一：实时视频边缘检测

在实时视频处理中，我们可能需要检测每一帧中的边缘，以实现动态分析，例如运动检测或视觉追踪。

C#
static void Main()
{
    // 打开摄像头
    using var capture = new VideoCapture(0); // 0 为默认摄像头
    if (!capture.IsOpened())
    {
        Console.WriteLine("无法打开摄像头！");
        return;
    }

    // 创建窗口
    Cv2.NamedWindow("Real-Time Edges",WindowFlags.AutoSize);

    while (true)
    {
        using var frame = new Mat();
        capture.Read(frame);

        if (frame.Empty())
            break;

        // 转换为灰度并进行高斯模糊
        Cv2.CvtColor(frame, frame, ColorConversionCodes.BGR2GRAY);
        Cv2.GaussianBlur(frame, frame, new Size(5, 5), 1.4);

        // 边缘检测
        Cv2.Canny(frame, frame, 100, 200);

        // 显示结果
        Cv2.ImShow("Real-Time Edges", frame);

        // 按下 'q' 键退出
        if (Cv2.WaitKey(30) == (int)ConsoleKey.Q)
            break;
    }

    Cv2.DestroyAllWindows();
}

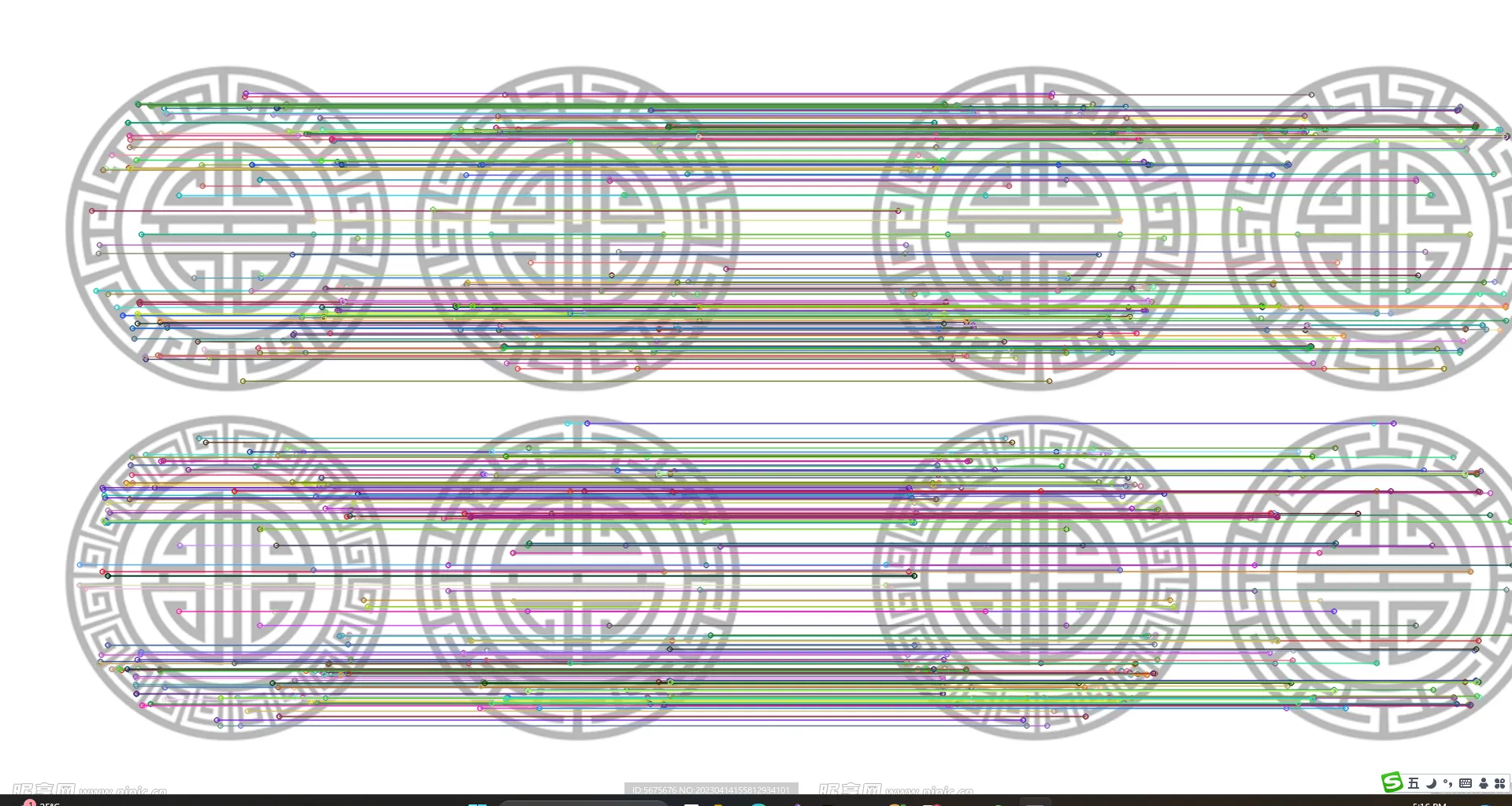

场景二：图像边缘特征匹配

在对象识别中，我们可以使用边缘特征进行图像的形状匹配或特定对象的识别。以下示例演示如何在两张图像中匹配边缘特征。

C#
using OpenCvSharp;
using System;

class EdgeMatchingExample
{
    static void Main(string[] args)
    {
        // 加载两幅图像
        Mat img1 = Cv2.ImRead("image1.jpg", ImreadModes.Grayscale);
        Mat img2 = Cv2.ImRead("image2.jpg", ImreadModes.Grayscale);

        // 边缘检测
        Mat edges1 = new Mat();
        Mat edges2 = new Mat();
        Cv2.Canny(img1, edges1, 100, 200);
        Cv2.Canny(img2, edges2, 100, 200);

        // 创建SURF/SIFT/ORB描述符提取器（ORB用于无专利限制的实现）
        var orb = ORB.Create();

        // 计算特征点和描述符
        KeyPoint[] keypoints1, keypoints2;
        Mat descriptors1 = new Mat(), descriptors2 = new Mat();
        orb.DetectAndCompute(edges1, null, out keypoints1, descriptors1);
        orb.DetectAndCompute(edges2, null, out keypoints2, descriptors2);

        // 使用暴力匹配器
        var bf = new BFMatcher(NormTypes.Hamming, crossCheck: true);
        var matches = bf.Match(descriptors1, descriptors2);

        // 绘制匹配结果
        Mat outputImg = new Mat();
        Cv2.DrawMatches(img1, keypoints1, img2, keypoints2, matches, outputImg);

        Cv2.ImShow("Matches", outputImg);
        Cv2.WaitKey(0);

        // 释放资源
        img1.Dispose();
        img2.Dispose();
        edges1.Dispose();
        edges2.Dispose();
        descriptors1.Dispose();
        descriptors2.Dispose();
        outputImg.Dispose();
        Cv2.DestroyAllWindows();
    }
}

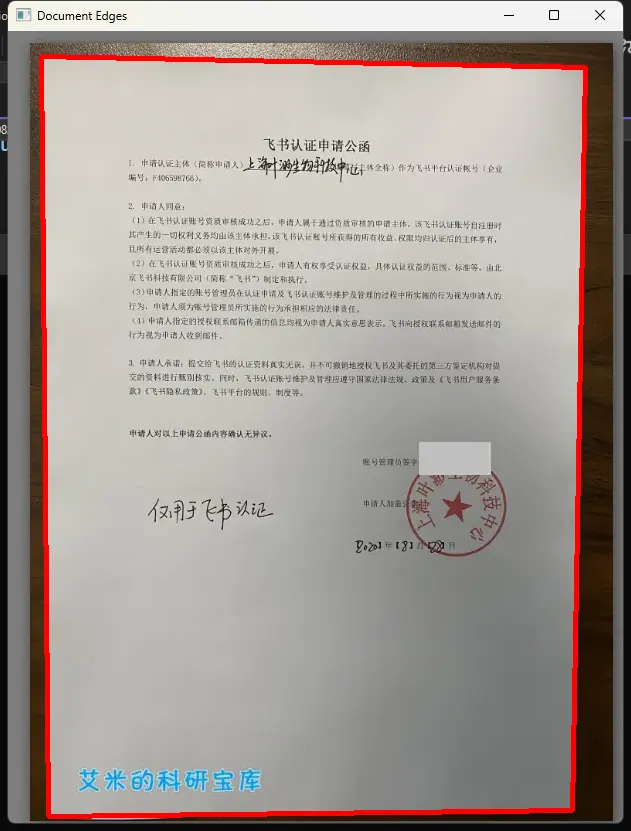

场景三：在文档扫描中进行边缘检测

在文档或名片扫描中，可以使用边缘检测来找到文档的边缘，以便自动裁剪和校正透视。

C#
static void Main(string[] args)
{
    Mat src = Cv2.ImRead("0mlxeo2s.png", ImreadModes.Color);
    if (src.Empty())
    {
        Console.WriteLine("载入图像失败！");
        return;
    }

    // 转换为灰度图像
    Mat gray = new Mat();
    Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

    // 应用自适应直方图均衡化（可以增强对比度）
    Mat enhanced = new Mat();
    Cv2.EqualizeHist(gray, enhanced);

    // 高斯模糊：去噪
    Cv2.GaussianBlur(enhanced, enhanced, new Size(5, 5), 1.4);

    // Canny 边缘检测
    Mat edges = new Mat();
    Cv2.Canny(enhanced, edges, 75, 200); // 尝试不同的阈值

    // 形态学操作：关闭操作以连接断开的边缘
    Mat morph = new Mat();
    Mat kernel = Cv2.GetStructuringElement(MorphShapes.Rect, new Size(5, 5));
    Cv2.MorphologyEx(edges, morph, MorphTypes.Close, kernel);

    // 寻找边缘轮廓
    Cv2.FindContours(morph, out Point[][] contours, out _, RetrievalModes.List, ContourApproximationModes.ApproxSimple);

    // 寻找最大轮廓，假设这就是文档
    double maxArea = 0;
    Point[] largestContour = null;

    foreach (var contour in contours)
    {
        double area = Cv2.ContourArea(contour);
        if (area > maxArea && area > 1000) // 排除微小的轮廓
        {
            var approx = Cv2.ApproxPolyDP(contour, 0.02 * Cv2.ArcLength(contour, true), true);
            if (approx.Length == 4) // 确保近似多边形为四边形
            {
                maxArea = area;
                largestContour = approx;
            }
        }
    }

    // 绘制最大轮廓
    if (largestContour != null)
    {
        Cv2.DrawContours(src, new[] { largestContour }, -1, new Scalar(0, 0, 255), 3);
    }

    // 显示结果
    Cv2.ImShow("Document Edges", src);
    Cv2.WaitKey(0);

    // 释放资源
    src.Dispose();
    gray.Dispose();
    enhanced.Dispose();
    edges.Dispose();
    morph.Dispose();
    kernel.Dispose();
    Cv2.DestroyAllWindows();
}

调试与优化

在应用Canny边缘检测时，调整阈值参数十分重要。可以通过实验调整threshold1和threshold2以获得最佳的边缘检测效果。选择适当的高斯滤波器参数也有助于改善噪声的抑制效果。

总结

Canny边缘检测是图像处理的重要工具，具有高准确度和鲁棒性。无论是在学术研究中还是工业应用中，它都发挥了关键作用。通过OpenCvSharp，开发者可以方便地在C#环境中利用Canny边缘检测进行各类图像处理和分析任务。
