1. 简介

Scharr算子是一种用于图像处理中边缘检测的算子,它是Sobel算子的改进版本。Scharr算子在处理细节和精确度方面表现更好,特别是在处理低分辨率图像时。在OpenCvSharp中,我们可以方便地使用Scharr算子进行图像处理。

本文将详细介绍Scharr算子的原理,以及如何在OpenCvSharp中应用Scharr算子进行图像处理。我们将通过多个实例来展示Scharr算子的使用方法和效果。

2. Scharr算子原理

Scharr算子使用以下两个3x3卷积核来分别计算x方向和y方向的图像梯度:

x方向:

Python
-3  0  3
-10  0 10
-3  0  3

y方向:

Haskell
-3 -10 -3
 0   0  0
 3  10  3

这些卷积核在保持旋转不变性的同时,提供了比Sobel算子更精确的梯度估计。

3. 在OpenCvSharp中使用Scharr算子

OpenCvSharp提供了Cv2.Scharr()方法来应用Scharr算子。以下是该方法的基本语法:

Python
Cv2.Scharr(InputArray src, OutputArray dst, int ddepth, int dx, int dy, double scale = 1, double delta = 0, BorderTypes borderType = BorderTypes.Reflect101)

参数说明:

• src: 输入图像
• dst: 输出图像
• ddepth: 输出图像的深度
• dx: x方向导数的阶数
• dy: y方向导数的阶数
• scale: 可选的缩放因子
• delta: 可选的delta值,添加到结果中
• borderType: 边界类型

4. 实例应用

4.1 基本边缘检测

让我们从一个简单的例子开始,展示如何使用Scharr算子进行基本的边缘检测:

C#
static void Main(string[] args)
{
    // 读取图像
    Mat src = Cv2.ImRead("984.jpg", ImreadModes.Color);
    if (src.Empty())
    {
        Console.WriteLine("Cannot load image!");
        return;
    }

    // 转换为灰度图像
    using var gray = new Mat();
    Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

    // 应用Scharr算子
    using var scharrX = new Mat();
    using var scharrY = new Mat();
    Cv2.Scharr(gray, scharrX, MatType.CV_16S, 1, 0);
    Cv2.Scharr(gray, scharrY, MatType.CV_16S, 0, 1);

    // 计算梯度幅值
    using var absScharrX = new Mat();
    using var absScharrY = new Mat();
    Cv2.ConvertScaleAbs(scharrX, absScharrX);
    Cv2.ConvertScaleAbs(scharrY, absScharrY);

    // 合并x和y方向的梯度
    using var scharr = new Mat();
    Cv2.AddWeighted(absScharrX, 0.5, absScharrY, 0.5, 0, scharr);

    // 保存结果
    Cv2.ImWrite("scharr_edge.jpg", scharr);
}

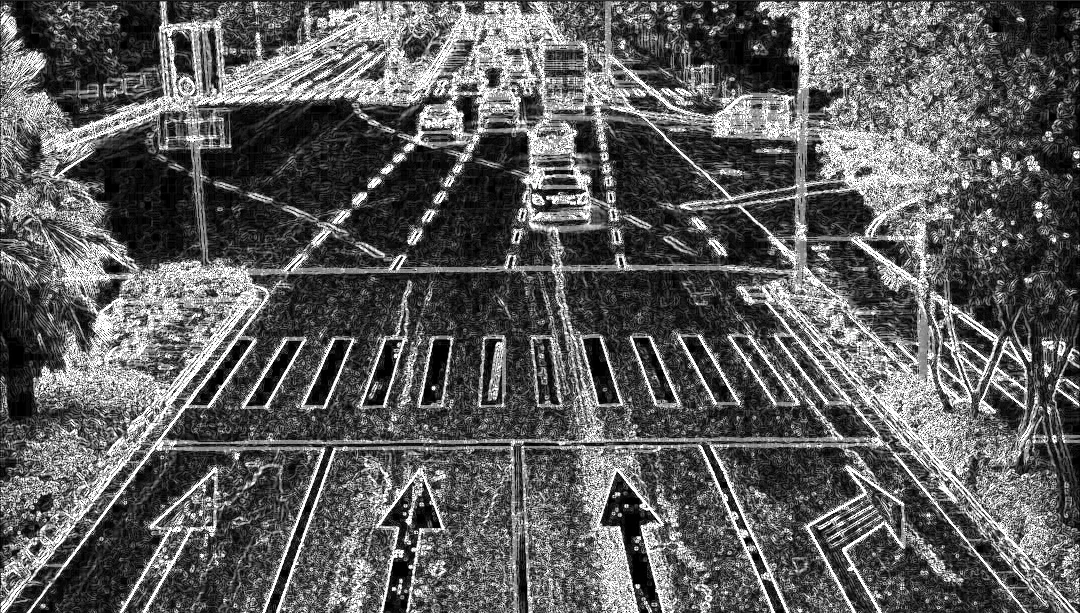

这个例子展示了如何使用Scharr算子检测图像的边缘。我们分别计算了x方向和y方向的梯度,然后将它们合并得到最终的边缘检测结果。

4.2 比较Scharr和Sobel算子

接下来,让我们比较Scharr算子和Sobel算子的效果:

C#
static void Main(string[] args)
{
    // 读取图像
    Mat src = Cv2.ImRead("984.jpg", ImreadModes.Color);
    if (src.Empty())
    {
        Console.WriteLine("Cannot load image!");
        return;
    }

    using var gray = new Mat();
    Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

    // Scharr算子
    using var scharrX = new Mat();
    using var scharrY = new Mat();
    Cv2.Scharr(gray, scharrX, MatType.CV_16S, 1, 0);
    Cv2.Scharr(gray, scharrY, MatType.CV_16S, 0, 1);

    // Sobel算子
    using var sobelX = new Mat();
    using var sobelY = new Mat();
    Cv2.Sobel(gray, sobelX, MatType.CV_16S, 1, 0);
    Cv2.Sobel(gray, sobelY, MatType.CV_16S, 0, 1);

    // 计算梯度幅值
    using var absScharrX = new Mat();
    using var absScharrY = new Mat();
    using var absSobelX = new Mat();
    using var absSobelY = new Mat();
    Cv2.ConvertScaleAbs(scharrX, absScharrX);
    Cv2.ConvertScaleAbs(scharrY, absScharrY);
    Cv2.ConvertScaleAbs(sobelX, absSobelX);
    Cv2.ConvertScaleAbs(sobelY, absSobelY);

    // 合并x和y方向的梯度
    using var scharr = new Mat();
    using var sobel = new Mat();
    Cv2.AddWeighted(absScharrX, 0.5, absScharrY, 0.5, 0, scharr);
    Cv2.AddWeighted(absSobelX, 0.5, absSobelY, 0.5, 0, sobel);

    // 保存结果
    Cv2.ImWrite("scharr_edge.jpg", scharr);
    Cv2.ImWrite("sobel_edge.jpg", sobel);
}

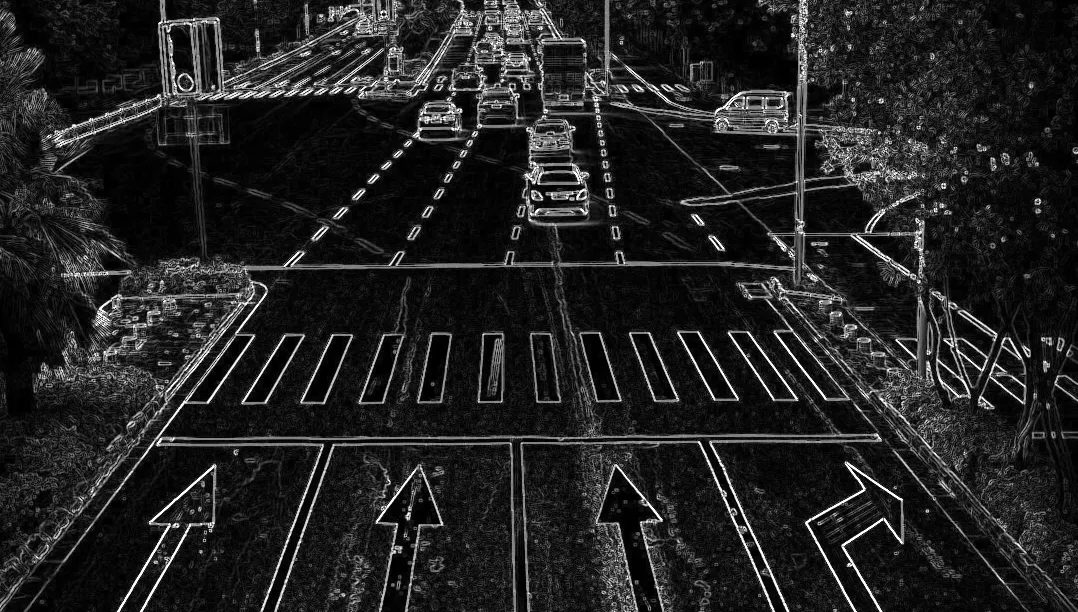

这个例子同时使用了Scharr算子和Sobel算子进行边缘检测,让我们可以直观地比较两种算子的效果。

4.3 使用Scharr算子进行图像锐化

Scharr算子不仅可以用于边缘检测,还可以用于图像锐化。以下是一个使用Scharr算子进行图像锐化的例子:

C#
using OpenCvSharp;

class Program
{
    static void Main(string[] args)
    {
        using var src = new Mat("984.jpg", ImreadModes.Color);

        // 分离颜色通道
        var bgr = src.Split();

        // 对每个通道应用Scharr算子
        for (int i = 0; i < 3; i++)
        {
            using var scharrX = new Mat();
            using var scharrY = new Mat();
            Cv2.Scharr(bgr[i], scharrX, MatType.CV_16S, 1, 0);
            Cv2.Scharr(bgr[i], scharrY, MatType.CV_16S, 0, 1);

            using var absScharrX = new Mat();
            using var absScharrY = new Mat();
            Cv2.ConvertScaleAbs(scharrX, absScharrX);
            Cv2.ConvertScaleAbs(scharrY, absScharrY);

            Cv2.AddWeighted(absScharrX, 0.5, absScharrY, 0.5, 0, bgr[i]);
        }

        // 合并通道
        using var sharpened = new Mat();
        Cv2.Merge(bgr, sharpened);

        // 与原图像混合
        using var result = new Mat();
        Cv2.AddWeighted(src, 1.5, sharpened, -0.5, 0, result);

        // 保存结果
        Cv2.ImWrite("sharpened.jpg", result);
    }
}

这个例子展示了如何使用Scharr算子对彩色图像进行锐化处理。我们对每个颜色通道分别应用Scharr算子,然后将结果与原图像进行混合,得到锐化后的图像。

4.4 使用Scharr算子进行纹理分析

Scharr算子还可以用于纹理分析。以下是一个简单的纹理特征提取示例:

C#
static void Main(string[] args)
{
    // 读取图像
    Mat src = Cv2.ImRead("984.jpg", ImreadModes.Color);
    if (src.Empty())
    {
        Console.WriteLine("Cannot load image!");
        return;
    }
    // 应用Scharr算子
    using var scharrX = new Mat();
    using var scharrY = new Mat();
    Cv2.Scharr(src, scharrX, MatType.CV_32F, 1, 0);
    Cv2.Scharr(src, scharrY, MatType.CV_32F, 0, 1);

    // 计算梯度幅值和方向
    using var magnitude = new Mat();
    using var angle = new Mat();
    Cv2.CartToPolar(scharrX, scharrY, magnitude, angle);

    // 计算纹理特征
    Scalar meanMagnitude = Cv2.Mean(magnitude);
    Scalar stdDevMagnitude = new Scalar();
    Cv2.MeanStdDev(magnitude, out _, out stdDevMagnitude);

    Console.WriteLine($"Mean gradient magnitude: {meanMagnitude.Val0}");
    Console.WriteLine($"Std dev of gradient magnitude: {stdDevMagnitude.Val0}");

    // 创建梯度方向直方图
    int[] hist = new int[8];
    for (int y = 0; y < angle.Rows; y++)
    {
        for (int x = 0; x < angle.Cols; x++)
        {
            float ang = angle.At<float>(y, x);
            int bin = (int)(ang * 8 / (2 * Math.PI)) % 8;
            hist[bin]++;
        }
    }

    Console.WriteLine("Gradient direction histogram:");
    for (int i = 0; i < 8; i++)
    {
        Console.WriteLine($"Bin {i}: {hist[i]}");
    }
}

这个例子展示了如何使用Scharr算子进行简单的纹理分析。我们计算了梯度幅值的均值和标准差,以及梯度方向的直方图,这些可以用作纹理特征。

5. 结论

Scharr算子是一个强大的图像处理工具,在OpenCvSharp中可以方便地使用。它不仅可以用于边缘检测,还可以应用于图像锐化和纹理分析等任务。与Sobel算子相比,Scharr算子在处理细节和精确度方面表现更好,特别是在处理低分辨率图像时。

在实际应用中,可以根据具体需求选择使用Scharr算子或其他边缘检测算子。同时,还可以将Scharr算子与其他图像处理技术结合,以获得更好的效果。

希望这些例子能帮助你更好地理解和应用Scharr算子在OpenCvSharp中的使用。在实际项目中,你可能需要根据具体的图像和需求来调整参数,以获得最佳效果。
