使用C#和OpenCvSharp实现基于轮廓检测的对象计数
2025-11-17
C#
00

目录

1. 简介
2. 环境准备
4. 简单对象计数示例
4.1 基础计数
4.2 带面积筛选的计数
5. 高级应用示例
5.1 基于形状特征的计数
三角型检测
找出圆形
6. 注意事项
7. 总结

1. 简介

本文将详细介绍如何使用C#和OpenCvSharp来实现基于轮廓检测的对象计数。我们将通过多个实例来说明不同场景下的轮廓检测和计数方法。

2. 环境准备

首先需要安装必要的NuGet包：

Bash
Install-Package OpenCvSharp4
Install-Package OpenCvSharp4.Windows

4. 简单对象计数示例

4.1 基础计数

C#
static void Main(string[] args)
{
    CountClips("clip.png");

    Cv2.WaitKey(0);
    Cv2.DestroyAllWindows();
}

public static int CountClips(string imagePath)
{
    using (var src = new Mat(imagePath))
    using (var gray = new Mat())
    using (var blur = new Mat())
    using (var binary = new Mat())
    {
        // 转换为灰度图
        Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

        // 高斯模糊
        Cv2.GaussianBlur(gray, blur, new Size(5, 5), 0);

        // 使用自适应阈值
        Cv2.AdaptiveThreshold(
            blur,
            binary,
            255,
            AdaptiveThresholdTypes.GaussianC,
            ThresholdTypes.Binary,
            11,  // 邻域大小
            2    // 常数差值
        );

        // 查找轮廓，包括内部轮廓
        Point[][] contours;
        HierarchyIndex[] hierarchy;
        Cv2.FindContours(
            binary,
            out contours,
            out hierarchy,
            RetrievalModes.Tree,  // 改用Tree模式
            ContourApproximationModes.ApproxSimple);

        // 过滤轮廓

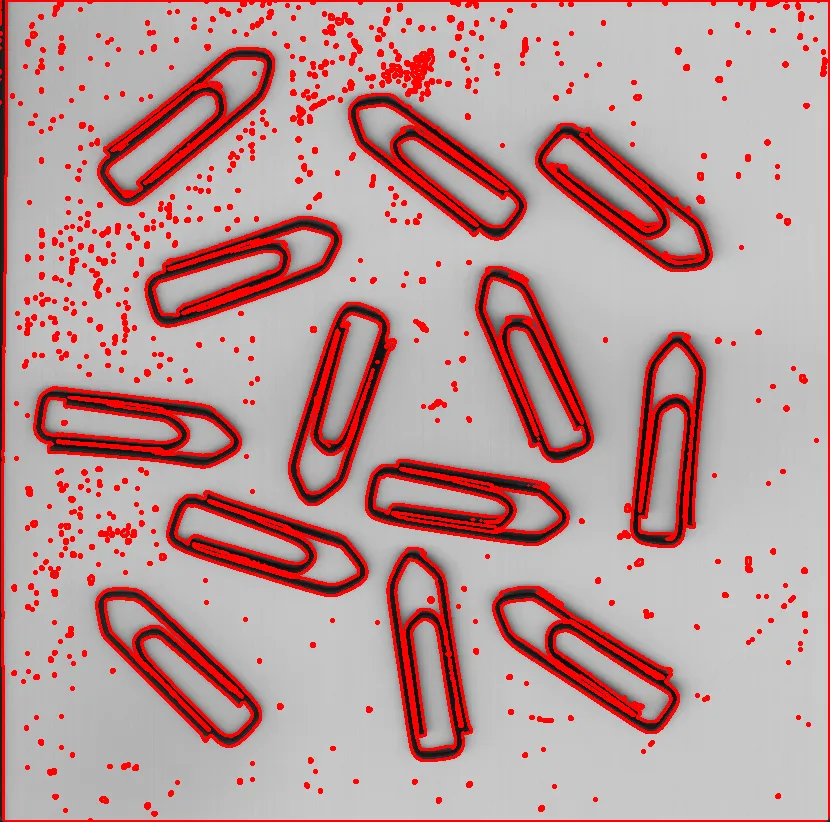

        int clipCount = 0;
        for (int i = 0; i < contours.Length; i++)
        {

            // 计算轮廓周长
            double perimeter = Cv2.ArcLength(contours[i], true);

                Cv2.DrawContours(
                    src,
                    contours,
                    i,
                    Scalar.Red,
                    2);
                clipCount++;
        }

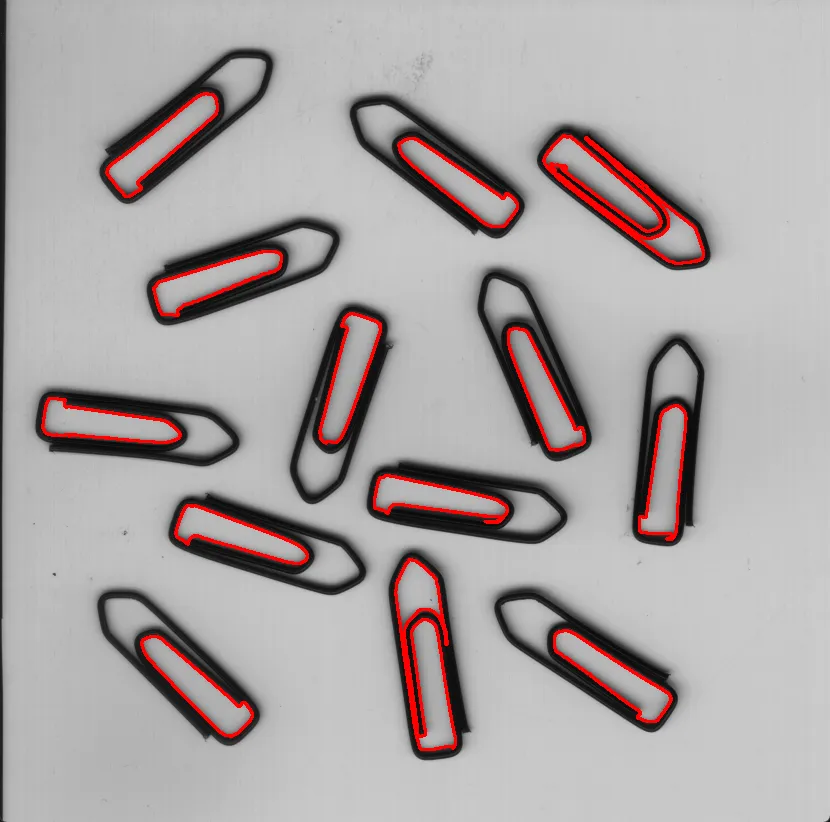

        Cv2.ImShow("Result", src);
        return clipCount;
    }
}


Python
Cv2.AdaptiveThreshold(
    blur,       // 输入图像（通常是灰度图或经过模糊处理的图像）
    binary,     // 输出图像（二值化结果）
    255,        // 最大值（像素被判定为白色时的值）
    AdaptiveThresholdTypes.GaussianC,  // 自适应方法类型
    ThresholdTypes.Binary,             // 阈值类型
    11,         // 邻域大小（块大小）
    2           // 常数差值（C）
);

4.2 带面积筛选的计数

C#
for (int i = 0; i < contours.Length; i++)
{
    // 计算轮廓面积
    double area = Cv2.ContourArea(contours[i]);

    // 计算轮廓周长
    double perimeter = Cv2.ArcLength(contours[i], true); //这个先不用

    // 基于面积和周长比例筛选曲别针
    if (area > 2000 && area < 7000) // 面积阈值需要根据实际图像调整
    {
        Cv2.DrawContours(
            src,
            contours,
            i,
            Scalar.Red,
            2);
        clipCount++;
    }
}


5. 高级应用示例

5.1 基于形状特征的计数

三角型检测

C#
static void Main(string[] args)
{
    CountTriangles("a.png");
}

public static void CountTriangles(string imagePath)
{
    using (var src = new Mat(imagePath))
    using (var gray = new Mat())
    using (var binary = new Mat())
    {
        Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);
        Cv2.AdaptiveThreshold(gray, binary, 255,
            AdaptiveThresholdTypes.GaussianC,
            ThresholdTypes.BinaryInv,
            11, 2);

        Point[][] contours;
        HierarchyIndex[] hierarchy;
        Cv2.FindContours(
            binary,
            out contours,
            out hierarchy,
            RetrievalModes.List,
            ContourApproximationModes.ApproxSimple);

        var triangles = new List<Triangle>();
        Mat result = src.Clone();

        foreach (var contour in contours)
        {
            double area = Cv2.ContourArea(contour);
            if (area < 100) continue;

            double perimeter = Cv2.ArcLength(contour, true);
            Point[] approx = Cv2.ApproxPolyDP(contour, 0.03 * perimeter, true);

            if (approx.Length == 3 && IsValidTriangle(approx))
            {
                var newTriangle = new Triangle(approx);

                // 检查是否与现有三角形重叠
                bool isOverlapping = false;
                foreach (var existingTriangle in triangles)
                {
                    if (IsOverlapping(newTriangle, existingTriangle))
                    {
                        isOverlapping = true;
                        break;
                    }
                }

                if (!isOverlapping)
                {
                    triangles.Add(newTriangle);
                }
            }
        }

        // 绘制通过验证的三角形
        for (int i = 0; i < triangles.Count; i++)
        {
            var triangle = triangles[i];
            Cv2.DrawContours(result, new[] { triangle.Points }, -1, new Scalar(0, 0, 255), 2);

            // 在三角形中心显示序号
            Point center = triangle.Center;
            Cv2.PutText(result, (i + 1).ToString(), center,
                HersheyFonts.HersheySimplex, 0.8, new Scalar(0, 0, 255), 2);
        }

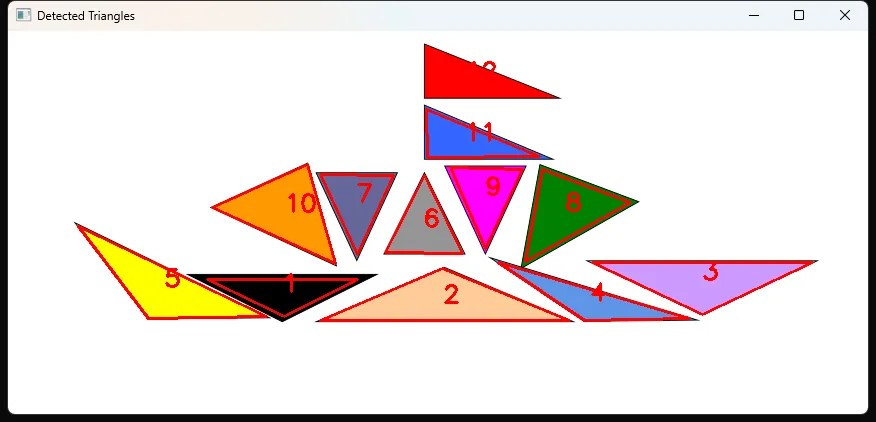

        Console.WriteLine($"检测到的三角形数量: {triangles.Count}");
        Cv2.ImWrite("detected_triangles.jpg", result);
        Cv2.ImShow("Detected Triangles", result);
        Cv2.WaitKey(0);
        Cv2.DestroyAllWindows();
    }
}

private class Triangle
{
    public Point[] Points { get; }
    public Point Center { get; }
    public double Area { get; }

    public Triangle(Point[] points)
    {
        Points = points;
        Center = new Point(
            (points[0].X + points[1].X + points[2].X) / 3,
            (points[0].Y + points[1].Y + points[2].Y) / 3
        );
        Area = Math.Abs((points[1].X - points[0].X) * (points[2].Y - points[0].Y) -
                       (points[2].X - points[0].X) * (points[1].Y - points[0].Y)) / 2;
    }
}

private static bool IsOverlapping(Triangle t1, Triangle t2)
{
    // 检查中心点距离
    double centerDistance = Math.Sqrt(
        Math.Pow(t1.Center.X - t2.Center.X, 2) +
        Math.Pow(t1.Center.Y - t2.Center.Y, 2)
    );

    // 如果中心点距离小于某个阈值，认为是重叠的
    double threshold = Math.Min(Math.Sqrt(t1.Area), Math.Sqrt(t2.Area)) * 0.5;
    return centerDistance < threshold;
}

private static bool IsValidTriangle(Point[] points)
{
    if (points.Length != 3) return false;

    double side1 = Distance(points[0], points[1]);
    double side2 = Distance(points[1], points[2]);
    double side3 = Distance(points[2], points[0]);

    if (side1 + side2 <= side3 || side2 + side3 <= side1 || side1 + side3 <= side2)
        return false;

    double minSide = Math.Min(Math.Min(side1, side2), side3);
    double maxSide = Math.Max(Math.Max(side1, side2), side3);
    double ratio = minSide / maxSide;

    return ratio > 0.2;
}

private static double Distance(Point p1, Point p2)
{
    return Math.Sqrt(Math.Pow(p2.X - p1.X, 2) + Math.Pow(p2.Y - p1.Y, 2));
}


找出圆形

C#
static void Main(string[] args)
{
    CountCircles("southeast.jpg");
}

public static void CountCircles(string imagePath)
{
    using (var src = new Mat(imagePath))
    using (var gray = new Mat())
    {
        // 转换为灰度图
        Cv2.CvtColor(src, gray, ColorConversionCodes.BGR2GRAY);

        // 使用高斯模糊减少噪声
        Cv2.GaussianBlur(gray, gray, new Size(9, 9), 2, 2);

        // 使用Hough圆变换检测圆
        CircleSegment[] circles = Cv2.HoughCircles(
            gray,
            HoughModes.Gradient,
            dp: 1,           // 累加器分辨率
            minDist: 150,    // 增加圆心之间的最小距离，避免重复检测
            param1: 50,      // 调整Canny边缘检测的阈值
            param2: 25,      // 降低累加器阈值，使检测更敏感
            minRadius: 50,  // 调整最小半径
            maxRadius: 100   // 调整最大半径
        );

        Mat result = src.Clone();
        var validCircles = new List<CircleSegment>();

        // 过滤重叠的圆
        foreach (var circle in circles)
        {
            bool isOverlapping = false;
            foreach (var existingCircle in validCircles)
            {
                if (IsCirclesOverlapping(circle, existingCircle))
                {
                    isOverlapping = true;
                    break;
                }
            }

            if (!isOverlapping)
            {
                validCircles.Add(circle);
            }
        }

        // 绘制检测到的圆
        for (int i = 0; i < validCircles.Count; i++)
        {
            var circle = validCircles[i];
            // 绘制圆形轮廓
            Cv2.Circle(
                result,
                (int)circle.Center.X,
                (int)circle.Center.Y,
                (int)circle.Radius,
                new Scalar(0, 0, 255),  // 红色
                2
            );

            // 绘制圆心
            Cv2.Circle(
                result,
                (int)circle.Center.X,
                (int)circle.Center.Y,
                3,
                new Scalar(0, 255, 0),  // 绿色
                -1
            );

            // 添加序号
            Cv2.PutText(
                result,
                (i + 1).ToString(),
                new Point(circle.Center.X - 10, circle.Center.Y - 10),
                HersheyFonts.HersheySimplex,
                0.8,
                new Scalar(0, 0, 255),
                2
            );
        }

        Console.WriteLine($"检测到的圆形数量: {validCircles.Count}");
        Cv2.ImWrite("detected_circles.jpg", result);
        Cv2.ImShow("Detected Circles", result);
        Cv2.WaitKey(0);
        Cv2.DestroyAllWindows();
    }
}

private static bool IsCirclesOverlapping(CircleSegment c1, CircleSegment c2)
{
    // 计算两个圆心之间的距离
    double centerDistance = Math.Sqrt(
        Math.Pow(c1.Center.X - c2.Center.X, 2) +
        Math.Pow(c1.Center.Y - c2.Center.Y, 2)
    );

    // 如果圆心距离小于两个圆半径之和的一定比例，认为是重叠的
    double threshold = (c1.Radius + c2.Radius) * 0.5;
    return centerDistance < threshold;
}


6. 注意事项

  1. 图像预处理的重要性
    • 适当的模糊处理可以减少噪声
    • 合适的二值化阈值对结果有重要影响
  2. 轮廓筛选
    • 面积阈值可以过滤掉噪声
    • 形状识别需要考虑轮廓近似的精度

7. 总结

本文详细介绍了使用C#和OpenCvSharp实现基于轮廓检测的对象计数方法，从基础的轮廓检测到复杂的形状和颜色分析都有详细的示例代码。这些方法可以根据实际需求进行组合和优化，实现更复杂的图像分析任务。
