SkiaSharp 是一个强大的 2D 图形引擎，可以用来绘制各种图形。本文将详细介绍如何使用 SkiaSharp 在 WinForm 应用中绘制多边形。

环境准备

首先需要通过 NuGet 包管理器安装以下包：

• SkiaSharp
• SkiaSharp.Views
• SkiaSharp.Views.WindowsForms

完整示例代码

C#
using SkiaSharp;
using SkiaSharp.Views.Desktop;
using System;
using System.Windows.Forms;

namespace SkiaSharpDemo
{
    public partial class Form1 : Form
    {
        private SKControl skControl;

        public Form1()
        {
            InitializeComponent();
            InitializeSkiaSharp();
        }

        private void InitializeSkiaSharp()
        {
            // 创建 SKControl 控件
            skControl = new SKControl();
            skControl.Dock = DockStyle.Fill;
            skControl.PaintSurface += OnPaintSurface;
            this.Controls.Add(skControl);
        }

        private void OnPaintSurface(object sender, SKPaintSurfaceEventArgs e)
        {
            // 获取绘图表面
            SKSurface surface = e.Surface;
            SKCanvas canvas = surface.Canvas;

            // 清空画布
            canvas.Clear(SKColors.White);

            // 创建画笔
            using (SKPaint paint = new SKPaint())
            {
                paint.Style = SKPaintStyle.Stroke; // 设置为描边模式
                paint.Color = SKColors.Blue;       // 设置颜色为蓝色
                paint.StrokeWidth = 2;            // 设置线宽为2像素
                paint.IsAntialias = true;         // 启用抗锯齿

                // 1. 绘制三角形
                DrawTriangle(canvas, paint);

                // 2. 绘制正方形
                paint.Color = SKColors.Red;
                DrawSquare(canvas, paint);

                // 3. 绘制五边形
                paint.Color = SKColors.Green;
                DrawPentagon(canvas, paint);

                // 4. 绘制六边形
                paint.Color = SKColors.Purple;
                DrawHexagon(canvas, paint);

                // 5. 绘制自定义多边形
                paint.Color = SKColors.Orange;
                DrawCustomPolygon(canvas, paint);
            }
        }

        // 绘制三角形
        private void DrawTriangle(SKCanvas canvas, SKPaint paint)
        {
            // 创建路径
            using (SKPath path = new SKPath())
            {
                // 定义三角形的三个顶点
                path.MoveTo(50, 50);           // 起始点
                path.LineTo(150, 50);          // 第二个点
                path.LineTo(100, 150);         // 第三个点
                path.Close();                  // 闭合路径

                // 绘制路径
                canvas.DrawPath(path, paint);
            }
        }

        // 绘制正方形
        private void DrawSquare(SKCanvas canvas, SKPaint paint)
        {
            using (SKPath path = new SKPath())
            {
                path.MoveTo(200, 50);
                path.LineTo(300, 50);
                path.LineTo(300, 150);
                path.LineTo(200, 150);
                path.Close();

                canvas.DrawPath(path, paint);
            }
        }

        // 绘制五边形
        private void DrawPentagon(SKCanvas canvas, SKPaint paint)
        {
            float centerX = 400;
            float centerY = 100;
            float radius = 50;
            int sides = 5;

            DrawRegularPolygon(canvas, paint, centerX, centerY, radius, sides);
        }

        // 绘制六边形
        private void DrawHexagon(SKCanvas canvas, SKPaint paint)
        {
            float centerX = 550;
            float centerY = 100;
            float radius = 50;
            int sides = 6;

            DrawRegularPolygon(canvas, paint, centerX, centerY, radius, sides);
        }

        // 绘制自定义多边形
        private void DrawCustomPolygon(SKCanvas canvas, SKPaint paint)
        {
            using (SKPath path = new SKPath())
            {
                // 定义多边形的顶点
                SKPoint[] points = new SKPoint[]
                {
                    new SKPoint(50, 200),   // 第一个点
                    new SKPoint(150, 200),  // 第二个点
                    new SKPoint(200, 300),  // 第三个点
                    new SKPoint(100, 350),  // 第四个点
                    new SKPoint(25, 300)    // 第五个点
                };

                // 移动到第一个点
                path.MoveTo(points[0]);

                // 连接所有点
                for (int i = 1; i < points.Length; i++)
                {
                    path.LineTo(points[i]);
                }

                path.Close(); // 闭合路径
                canvas.DrawPath(path, paint);
            }
        }

        // 通用方法：绘制正多边形
        private void DrawRegularPolygon(SKCanvas canvas, SKPaint paint, float centerX, float centerY, float radius, int sides)
        {
            using (SKPath path = new SKPath())
            {
                // 计算每个角的弧度
                float angleStep = 2 * (float)Math.PI / sides;

                // 移动到第一个点
                float firstX = centerX + radius * (float)Math.Cos(0);
                float firstY = centerY + radius * (float)Math.Sin(0);
                path.MoveTo(firstX, firstY);

                // 绘制其余的点
                for (int i = 1; i <= sides; i++)
                {
                    float angle = i * angleStep;
                    float x = centerX + radius * (float)Math.Cos(angle);
                    float y = centerY + radius * (float)Math.Sin(angle);
                    path.LineTo(x, y);
                }

                path.Close();
                canvas.DrawPath(path, paint);
            }
        }
    }
}

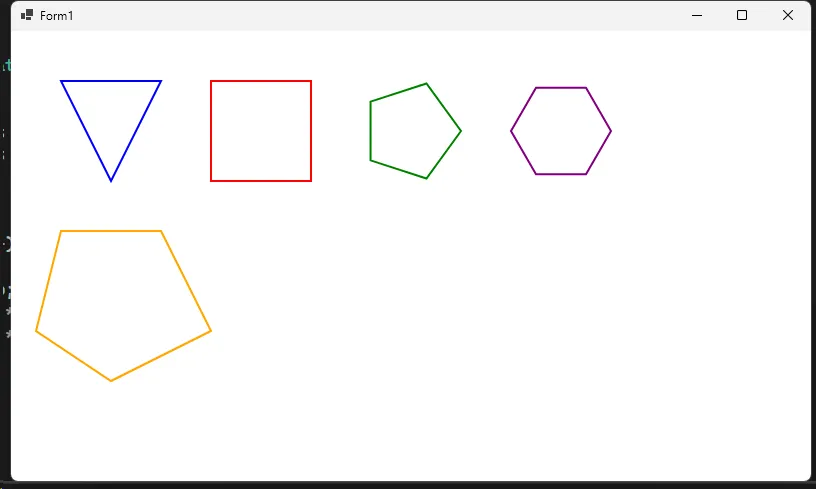

代码解析

多边形绘制方法

示例中包含了多种多边形的绘制方法：

三角形和正方形

使用基本的路径绘制，通过 MoveTo 和 LineTo 方法手动指定顶点。

正多边形（五边形、六边形）

使用 DrawRegularPolygon 方法，通过数学计算自动生成正多边形的顶点：

• 使用三角函数计算各个顶点的坐标
• 可以通过修改边数参数绘制不同的正多边形

自定义多边形

通过指定一系列顶点坐标来绘制不规则多边形。

扩展技巧

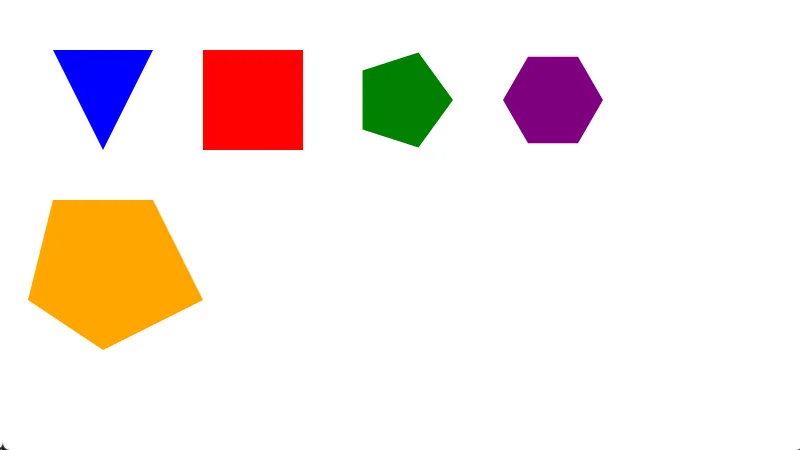

填充效果

要给多边形添加填充效果，只需将画笔的 Style 属性设置为 SKPaintStyle.Fill：

C#
paint.Style = SKPaintStyle.Fill;

渐变效果

可以使用 SKShader 创建渐变填充：

C#
using (SKShader shader = SKShader.CreateLinearGradient(
    new SKPoint(0, 0),
    new SKPoint(100, 100),
    new[] { SKColors.Red, SKColors.Blue },
    null,
    SKShaderTileMode.Clamp))
{
    paint.Shader = shader;
}

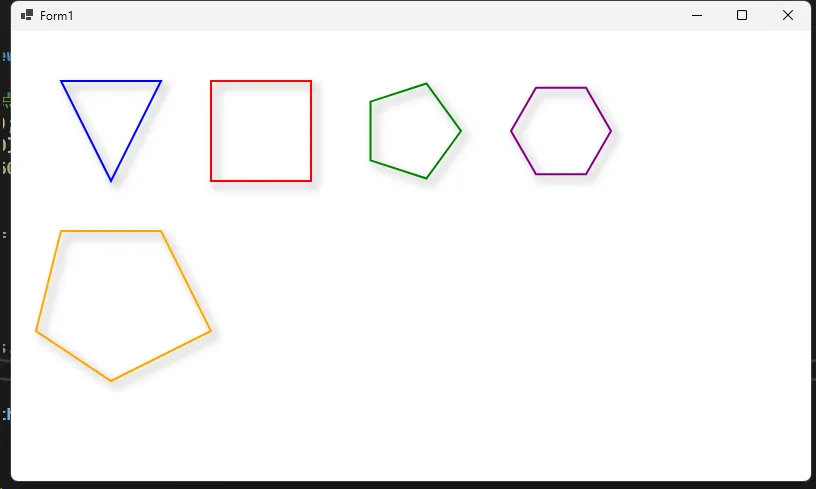

阴影效果

添加阴影效果：

C#
paint.ImageFilter = SKImageFilter.CreateDropShadow(
    dx: 5,
    dy: 5,
    sigmaX: 5,
    sigmaY: 5,
    color: SKColors.Gray
);

注意事项

1. 记得在不需要时释放资源（使用 using 语句）
2. 为获得更好的性能，避免在每次绘制时创建新的画笔对象
3. 使用 SKPath.Close() 确保多边形正确闭合
4. 启用抗锯齿可以获得更平滑的边缘

总结

SkiaSharp 提供了强大而灵活的多边形绘制功能。通过组合使用基本的绘图命令，我们可以创建各种复杂的图形。上述示例展示了从简单的三角形到复杂的正多边形的绘制方法，这些代码可以作为基础进行扩展，实现更复杂的图形效果。
