SKPath是SkiaSharp中用于创建复杂图形路径的重要类。它可以用来绘制直线、曲线、圆弧等各种图形，并且支持填充和描边操作。本文将详细介绍SKPath的使用方法和常见应用场景。

基础知识

在WinForms中使用SkiaSharp，首先需要安装以下NuGet包：

SkiaSharp
SkiaSharp.Views
SkiaSharp.Views.WindowsForms

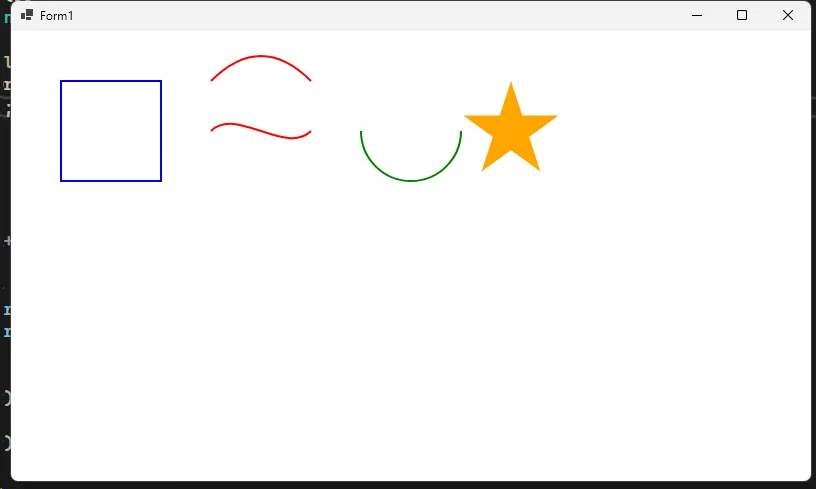

完整示例代码

C#
using SkiaSharp.Views.Desktop;
using SkiaSharp;

namespace AppSKPath
{
    public partial class Form1 : Form
    {
        private SKControl skControl;

        public Form1()
        {
            InitializeComponent();

            // 创建SKControl控件
            skControl = new SKControl();
            skControl.Dock = DockStyle.Fill;
            skControl.PaintSurface += OnPaintSurface;
            this.Controls.Add(skControl);
        }

        private void OnPaintSurface(object sender, SKPaintSurfaceEventArgs e)
        {
            // 获取绘图表面
            SKSurface surface = e.Surface;
            SKCanvas canvas = surface.Canvas;

            // 清空画布
            canvas.Clear(SKColors.White);

            // 1. 基础路径绘制
            using (var path = new SKPath())
            using (var paint = new SKPaint())
            {
                // 设置画笔属性
                paint.Style = SKPaintStyle.Stroke;
                paint.Color = SKColors.Blue;
                paint.StrokeWidth = 2;
                paint.IsAntialias= true;


                // 移动到起始点
                path.MoveTo(50, 50);
                // 绘制直线
                path.LineTo(150, 50);
                path.LineTo(150, 150);
                path.LineTo(50, 150);
                // 闭合路径
                path.Close();

                // 绘制路径
                canvas.DrawPath(path, paint);
            }

            // 2. 曲线路径示例
            using (var path = new SKPath())
            using (var paint = new SKPaint())
            {
                paint.Style = SKPaintStyle.Stroke;
                paint.Color = SKColors.Red;
                paint.StrokeWidth = 2;
                paint.IsAntialias = true;
                // 二次贝塞尔曲线
                path.MoveTo(200, 50);
                path.QuadTo(250, 0, 300, 50);

                // 三次贝塞尔曲线
                path.MoveTo(200, 100);
                path.CubicTo(225, 75, 275, 125, 300, 100);

                canvas.DrawPath(path, paint);
            }

            // 3. 圆弧路径示例
            using (var path = new SKPath())
            using (var paint = new SKPaint())
            {
                paint.Style = SKPaintStyle.Stroke;
                paint.Color = SKColors.Green;
                paint.StrokeWidth = 2;
                paint.IsAntialias = true;
                // 绘制圆弧
                var rect = new SKRect(350, 50, 450, 150);
                path.AddArc(rect, 0, 180); // 从0度开始，绘制180度的圆弧

                canvas.DrawPath(path, paint);
            }

            // 4. 复合路径示例（填充）
            using (var path = new SKPath())
            using (var paint = new SKPaint())
            {
                paint.Style = SKPaintStyle.Fill;
                paint.Color = SKColors.Orange;
                paint.IsAntialias = true;
                // 创建一个五角星
                float centerX = 500;
                float centerY = 100;
                float radius = 50;

                for (int i = 0; i < 5; i++)
                {
                    double angle = i * 4 * Math.PI / 5 - Math.PI / 2;
                    float x = centerX + radius * (float)Math.Cos(angle);
                    float y = centerY + radius * (float)Math.Sin(angle);

                    if (i == 0)
                        path.MoveTo(x, y);
                    else
                        path.LineTo(x, y);
                }
                path.Close();

                canvas.DrawPath(path, paint);
            }
        }
    }
}

主要功能说明

1. 基本路径操作

MoveTo(float x, float y): 移动到指定坐标点
LineTo(float x, float y): 从当前点绘制直线到指定点
Close(): 闭合路径（连接最后一个点和起始点）

2. 曲线绘制

QuadTo(float x1, float y1, float x2, float y2): 绘制二次贝塞尔曲线
CubicTo(float x1, float y1, float x2, float y2, float x3, float y3): 绘制三次贝塞尔曲线

3. 圆弧绘制

AddArc(SKRect oval, float startAngle, float sweepAngle): 添加圆弧
AddOval(SKRect rect): 添加椭圆
AddCircle(float x, float y, float radius): 添加圆形

4. 路径填充和描边

使用SKPaint的Style属性来控制：

SKPaintStyle.Stroke: 仅描边
SKPaintStyle.Fill: 仅填充
SKPaintStyle.StrokeAndFill: 描边和填充

高级特性

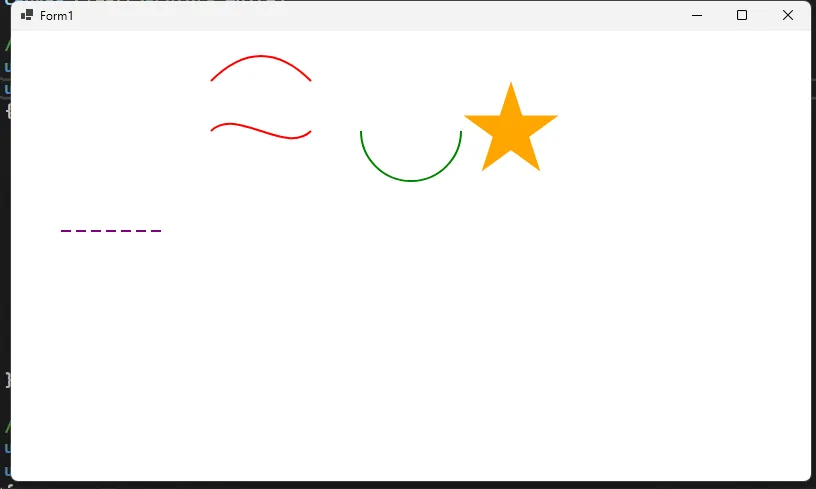

路径效果

C#
using (var path = new SKPath())
using (var paint = new SKPaint())
{
    // 创建路径
    path.MoveTo(50, 200);
    path.LineTo(150, 200);

    // 设置虚线效果
    paint.Style = SKPaintStyle.Stroke;
    paint.Color = SKColors.Purple;
    paint.StrokeWidth = 2;
    paint.PathEffect = SKPathEffect.CreateDash(new float[] { 10, 5 }, 0);

    canvas.DrawPath(path, paint);
}

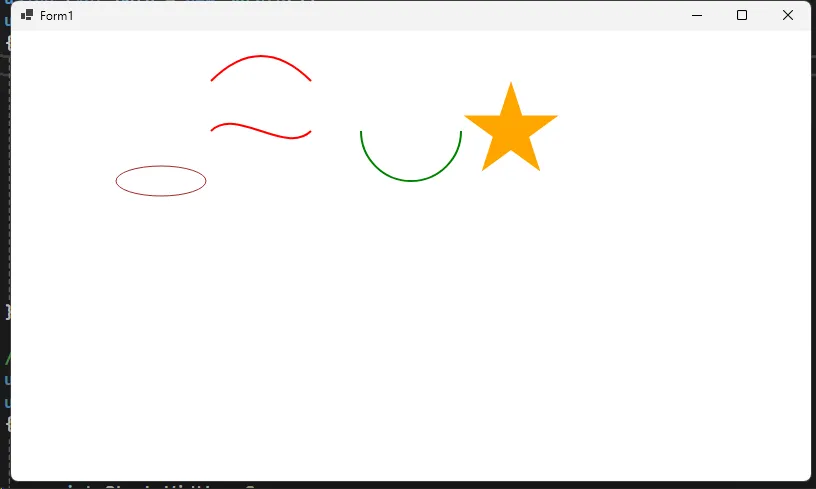

路径变换

C#
using (var path = new SKPath())
using (var paint = new SKPaint())
{
    // 创建路径
    path.AddCircle(100, 300, 30);

    // 应用矩阵变换
    var matrix = SKMatrix.CreateScale(1.5f, 0.5f);
    path.Transform(matrix);

    paint.Style = SKPaintStyle.Stroke;
    paint.Color = SKColors.Brown;
    canvas.DrawPath(path, paint);
}

注意事项

使用完SKPath和SKPaint对象后要及时释放（使用using语句）
路径绘制前确保已经设置了起始点（MoveTo）
复杂路径绘制时注意性能问题
填充路径时确保路径是闭合的

总结

SKPath是SkiaSharp中非常强大的图形绘制工具，通过合理使用其提供的各种方法，可以实现各种复杂的图形效果。在实际应用中，建议根据具体需求选择合适的路径绘制方式，并注意代码的性能优化。
