Modbus协议基础

本文将深入且全面地解析Modbus协议的各个小节，涵盖技术与历史细节。主要面向工业通信协议领域，重点探讨Modbus协议的发展历程、协议架构、通信机制、数据模型、功能码体系以及其在工业自动化系统中的行业地位。内容着重详细描述技术原理、历史节点和核心功能，不涉及具体的应用案例。

第一章：协议历史与发展

起源与演进

历史背景

Modbus协议由Modicon公司开发，并于1979年首次发布。最初设计时采用RS-232串行通信，后随着工业现场布线要求的发展，逐步引入了RTU模式、ASCII模式以及以太网（TCP/IP封装）扩展。
关键时间节点
- 1979年：Modicon首版协议发布（RS-232实现）。
- 1983年：RTU模式开始标准化，协议采用更高效的二进制编码。
- 1997年：Modicon被施耐德电气收购，Modbus协议进入商业化推广阶段。
- 2004年：成立Modbus组织，推出TCP/IP扩展标准，引入MBAP报文头机制。
- 2018年：为满足现代安全需求，对协议进行安全性扩展，如增加TLS加密支持。

下面的时间轴图示展示了协议发展的里程碑节点：

技术里程碑

主从轮询架构：起初采用单主多从结构（例如单个主站控制最多32个从站），确保每个数据传输周期由主设备统一调度。
物理层的演进：
- RS-232：早期采用，传输距离一般受限于15米。
- RS-485：大大扩展了有效传输距离（典型在9600bps下可达1200米），支持多节点接入；
- 以太网：通过TCP/IP封装实现，提供更高速的数据传输（例如100Mbps及以上的传输速率）。

第二章：协议架构解析

四层模型对比

Modbus协议虽然主要涉及应用层实现，但在实际架构设计中，可以对照OSI参考模型描述如下：

OSI层级	Modbus实现方式	技术描述
物理层	RS-485、以太网	分别符合EIA-485和IEEE 802.3标准
数据链路层	帧结构组织	固定格式：起始符、地址、功能码等
网络层	TCP/IP封装（Modbus TCP）	遵循RFC793规范，对应网络传输要求
应用层	功能码体系	定义01至FF的各类操作指令

Modbus协议在“应用层”通过预定义的功能码支持数据交换，而在网络层则通过TCP/IP确保数据传输的可靠性和互联互通性。

核心数据模型解析

Modbus协议的数据模型主要包括四个部分：

离散输入：只读、单比特数据，通常表示传感器状态等。
线圈状态：可读写的单比特数据，用于控制输出开关。
输入寄存器：只读的16位数据，多用于读取测量值（如温度、压力量）。
保持寄存器：可读写的16位数据，一般保存配置参数或数值变量。

第三章：通信机制详解

主从架构实现

通信流程

在Modbus协议中，通信始终以主站发起请求、从站响应的模式进行。主设备负责以下步骤：
1. 切换为发送状态；
2. 按照预定义格式构造寻址数据帧；
3. 接收从设备的响应数据，判断响应是否正确。
从站角色

从设备处于被动监听状态，仅在接收到主站正确命令时进行响应，若未响应则可能触发重新传输或错误处理。

以下表格展示了主站、从站与广播方式的主要特性：

组件	功能说明	技术特性
主站	事务发起端	支持轮询最多255个从站
从站	响应执行端	地址一般为1至247
广播	群组指令发送	使用特殊地址0，不接收响应

报文结构对比

Modbus RTU帧格式

RTU格式采用二进制传输，其报文通常包含以下字段：

地址：1字节（十六进制表示）
功能码：1字节（表明请求类型）
数据字段：长度不定，使用大端序传输
CRC校验码：2字节（确保数据完整性）

Modbus TCP封装格式

在TCP/IP封装下，Modbus协议通过MBAP（Modbus Application Protocol Header）报文头进行数据区分，主要字段为：

事务标识符：2字节（匹配请求与响应）
协议标识符：2字节（一般固定为0000）
长度字段：2字节（指明PDU长度）
单元标识符：1字节（对应串口网关映射）

第四章：技术规范深度解析

功能码体系

功能码是Modbus协议中进行具体操作的核心指令，主要包括：

位操作：
- 01：读取线圈状态
- 05：写单个线圈
寄存器操作：
- 03：读取保持寄存器
- 06：写单个寄存器
诊断功能：
- 08：回环测试（用于诊断通信链路）
异常处理：
- 功能码范围80+代表错误响应（例如非法功能码、无效地址等）

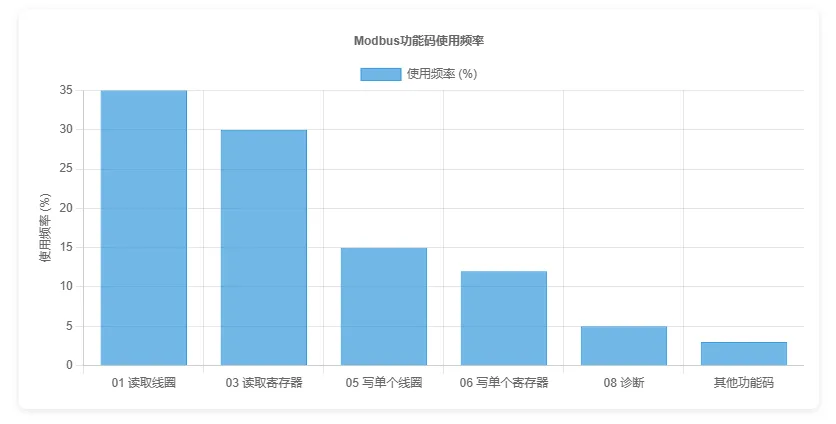

下面表格详细列出了常见功能码与其操作类型：

类别	功能码	描述
位操作	01	读取线圈状态
	05	写单个线圈
寄存器	03	读取保持寄存器
	06	写单个寄存器
诊断	08	回环测试
异常	80+	错误响应

错误处理机制

Modbus错误处理依靠特定的异常码来反馈通信中出现的问题。例如：

错误代码01（非法功能码）：收到不支持的操作时，系统终止当前事务；
错误代码02（无效地址）：提示请求的地址不存在，通常要求重新校验数据；
错误代码03（数据错误）：多在CRC校验失败时触发，要求重新计算；
错误代码04（执行失败）：设备内部错误或状态异常时使用。

第五章：协议演进与行业地位

技术演进路线

Modbus协议在其问世以来不断适应工业自动化的发展需求，近年来还拓展了无线通信、基于以太网的Modbus TCP/IP以及安全性增强等新特性。下图展示了协议演进的主要阶段：

行业地位及统计

行业认可

Modbus作为事实上的工业现场总线标准，因其简单、开放和易于实现已被全球众多制造业、能源、楼宇自动化、交通信号等领域广泛采用。
市场占比

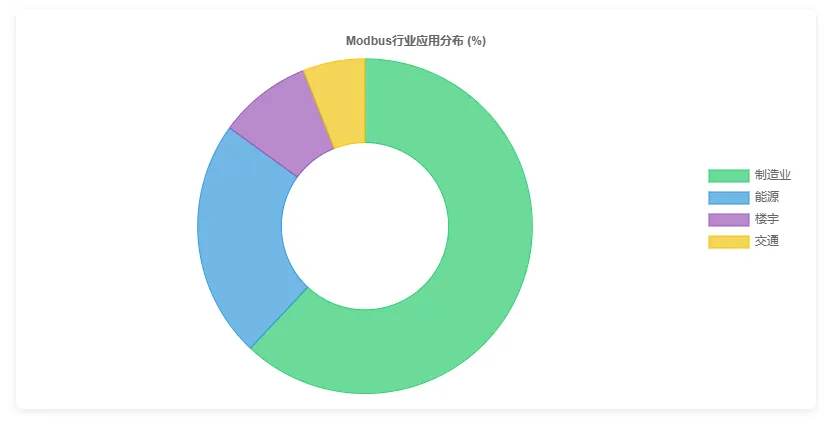

根据内部资料统计，制造业领域中，Modbus协议的应用占比高达62%，而能源、楼宇自动化和交通等领域也占据一定比例。以下表格对主要领域进行概述：

行业	应用占比	主要用途
制造业	62%	PLC数据交换与控制
能源	23%	智能电表通信
楼宇	9%	HVAC系统控制
交通	6%	信号系统管理

结束语

本文详细解析了Modbus协议的历史、架构、通信机制、技术规范及行业地位，面向技术人员和系统设计师提供了详尽的信息参考。所有内容均基于内部文献和支持材料，力求完整、准确地展现协议技术细节与发展脉络，为后续系统设计和标准研究提供依据。
