Modbus RTU协议作为一种历经多年验证的串行通信协议,在实现设备间数据传输、实时状态监控以及远程控制方面一直发挥着举足轻重的作用。其主要特点为高效的二进制数据传输、严谨的错误检测(采用循环冗余校验CRC)以及低成本实现,广泛应用于SCADA系统、PLC控制、传感器数据采集及云平台数据接入等领域。



协议核心特性

Modbus RTU协议主要采用二进制格式传输数据,以其简洁紧凑和高效稳定的特性著称。下面对其主要技术特性进行逐项说明:

二进制数据编码

Modbus RTU使用纯二进制传输,每个字节中包含8位数据,这种编码方式减少了传输字节数量,能够在相同波特率下传输更多数据。相对于Modbus ASCII(采用字符编码,每个字节需占用两个ASCII字符),RTU格式具备更高的传输效率和更短的报文周期。

主从式网络架构

Modbus RTU工作在典型的主从通信模式下,只有一个主设备负责发起数据请求,多个从设备响应主设备的请求。标准协议设计支持最多247个从设备,使整个网络系统的拓扑结构清晰并易于扩展实现设备的互联。

实时性与传输间隔

Modbus RTU报文传输要求报文之间存在一个“静默间隔”——在数据流中必须存在至少3.5个字符的空闲时间,用以标识一帧数据的结束与下一帧数据的开始。接收方则在1.5字符的间隔后清空缓冲区,以确保连续数据流间没有混淆,保证数据实时准确接收。

CRC错误检测机制

RTU协议使用16位循环冗余校验(CRC)来检测数据传输中的错误。CRC算法利用每个字节的内容计算出校验值,发送端将该校验值附加到报文尾部,接收端在收到数据后重新计算并比较校验值以判断是否发生错误。当校验失败时,接收设备会丢弃该数据包,并进入重传机制(如果上层应用已设计重传策略)。

RS-485物理层支持

典型部署下,Modbus RTU基于RS-485总线通信。RS-485接口支持半双工通讯和多点连接,具有抗干扰能力强、传输距离长、成本低廉、以及广泛兼容工业现场环境等优点。这使得RTU协议特别适合在设备密集且工业干扰较强的环境中使用。

数据传输速率

Modbus RTU可在多种波特率下运行,通常在9600至19,200bps之间较为常见,但理论上可支持115,200bps。实际应用中多数终端设备采用较低速率以保证数据传输的稳定性及可靠性,同时也便于老型设备接入现代监控系统。


报文结构详细说明

Modbus RTU通信报文具有非常清晰的结构,每个报文由多个字段按顺序构成,不同于ASCII模式的字符传输,RTU报文在数据占用、传输效率及错误检测上均有明显优势。下面通过表格和流程图详细介绍其报文组成部分与特点。

报文基本字段

字段名称字段长度描述
地址域1字节从站地址(范围通常为1~247),用于确定目标响应设备
功能码1字节指定请求类型(例如读/写寄存器、读输入状态等)
数据域N字节根据不同的功能码,包含操作地址、数据长度及具体的数据值
校验码2字节CRC校验码,用于校验数据完整性

其中,报文起始和结束并不采用特定字符,而是靠数据传输“静默间隔”进行分帧。如图所示:

Mermaid
flowchart TD A["静默间隔(≥3.5字符)"] --> B["地址域(1字节)"] B --> C["功能码(1字节)"] C --> D["数据域(N字节)"] D --> E["CRC校验码(2字节)"] E --> F["静默间隔(数据结束)"]

报文示例解析

例如,一条读取寄存器请求的Modbus RTU报文如下所示:

text
01 03 00 02 00 01 25 CA

解释如下:

  • 01:表示从站地址1
  • 03:功能码,此处为“读取保持寄存器”
  • 00 02:起始寄存器地址(大端序)
  • 00 01:读取一个寄存器
  • 25 CA:附加的CRC校验码

在接收到此报文后,从站设备根据地址判断是否回应,并根据CRC检验确认数据正确后返回相应结果。

ASCII与RTU模式对比

下面表格对比了Modbus RTU与Modbus ASCII的主要区别:

对比项Modbus RTUModbus ASCII
数据格式紧凑的二进制格式人类可读的ASCII字符格式
起始标识静默间隔冒号“:”
校验方式16位CRCLRC(纵向冗余校验)
数据效率更高,字节密度大较低,每个字节采用2个ASCII字符
实时性要求要求连续传输,无额外字符间隔可接受较大字符间间隔,适用于调试和故障排查

此对比如下图所示:

Mermaid
flowchart LR subgraph "Modbus RTU模式" A[二进制数据流] B[CRC校验] C[静默间隔分帧] end subgraph "Modbus ASCII模式" D[冒号起始,字符编码] E[LRC校验] F[CRLF结束] end A ---|高效传输| B D ---|易读性好| E

通过对比可知,RTU在数据传输效率和实时性方面更具优势,而ASCII主要适用于调试与诊断场合。


工业应用场景与案例分析

Modbus RTU协议由于其简单、稳定、易于实施的特性,成为工业现场数据采集和设备联网的重要通信标准。以下通过多个实际案例与场景解析,说明其在工业自动化及物联网改造中的具体应用。

传统设备与物联网升级

在许多传统工业设备中,尤其是旧式压缩机、PLC以及传感器系统,多数均只支持Modbus RTU协议。通过引入网关设备(例如Modbus Cloud Connect或SIA Connect),可以将这些现有设备与云平台和物联网系统连接,实现远程监控和控制。

例如,ALMiG公司利用Modbus RTU串行接口和RS-485的两线制布线方案,实现了对全厂压缩机设备的数据采集。数据经过局域网内的网关设备转换后,通过NB-IoT或LTE-M无线通讯传输至云平台,运营人员可随时远程监控并下达控制指令。

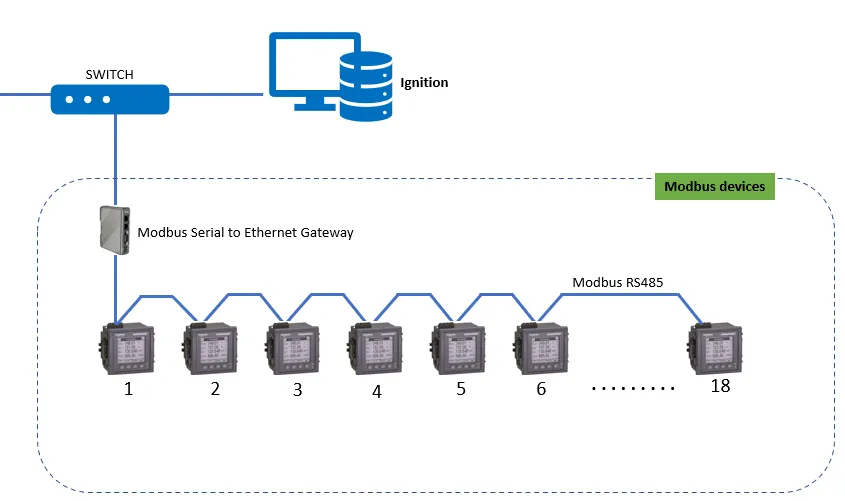

下图展示了典型的设备联网示意图:

Mermaid
flowchart TD A["传统设备(从站)"] --> B["Modbus RTU通信"] B --> C["RS-485总线"] C --> D["Modbus网关"] D --> E["NB-IoT / LTE-M网络"] E --> F["云平台"] F --> G["远程监控系统"]

应用优势:

  • 成本低廉:无需更换已有设备,加装网关即可实现联网。
  • 安装简便:RS-485布线成熟、技术成熟。
  • 实时性好:数据通过CRC校验确保传输完整性,满足大多数工业自动化要求。

改造老旧设备

许多工厂中部署的旧设备(如早期PLC或传感器)只能通过Modbus RTU协议通讯。通过引入专用网关,如SIA Connect,不仅实现了报文转换功能,而且可扩展附加接口,实现与现代系统(数据库、云平台等)的无缝对接。例如:

功能模块解决方案描述
数据采集利用Modbus RTU接口采集设备实时运行参数(温度、湿度、压力等)
报文转换通过Modbus网关将RTU报文封装为TCP/IP数据,实现跨网络数据交换
云端接入支持MS SQL、MySQL、InfluxDB等各种数据库,方便数据存储与检索
多重链接老旧设备可同时接入多种传感器,实现数据多源融合

通过这种改造方案,传统设备不仅可以实时上报数据,还能参与到更大范围的智能制造系统中,实现设备与业务系统的无缝集成。

现场故障诊断和报文分析工具应用

工业现场中,Modbus通信调试与故障排查一直是技术人员关注的重点。现在,借助专业的Modbus分析工具(例如Serial Port Monitor和Modbus Analyzer),可以对串行总线上所有的Modbus RTU报文进行捕获和解析。这些工具支持:

  • 实时数据显示:以表格、十六进制和终端视图形式展示报文数据;
  • 报文注入测试:允许用户自定义构造报文、修改各个字节,并自动计算CRC校验值;
  • 故障诊断:快速定位数据异常和错误传输,确保设备状态正常。

下表总结了常用的Modbus调试工具及其主要功能:

工具名称核心功能典型应用场景
Serial Port Monitor数据捕获、表格/十六进制/终端实时显示、支持多RS485端口监控调试现场串口数据、故障痕迹分析
Modbus Analyzer自动生成报文、CRC计算、主从设备模拟、实时报文注入与修改模拟测试、协议分析、系统验证
网关管理平台(如SIA Connect)低代码配置、数据缓冲、跨协议转换、边缘计算支持老旧设备联网、云端数据整合与远程控制

正是通过这些工具,数据完整性及传输稳定性得到了有效保证,使得Modbus RTU协议在工业现场的应用更为可靠和高效。


协议演进与对比

尽管Modbus RTU协议开发于上世纪70年代,但其简单易用、低成本和高兼容性的特点使其在工业自动化中占据了持久地位。同时,随着工业界对网络化和物联网要求的不断提高,Modbus协议体系逐步演变,衍生出Modbus ASCII和Modbus TCP等多种变种。下面对各变种做详细对比分析。

Modbus RTU与Modbus ASCII对比

对比维度Modbus RTUModbus ASCII
数据格式二进制格式,传输效率高ASCII字符格式,消息较长但便于调试
帧起始与结束静默间隔识别帧界限以冒号“:”开始,以CRLF结束
错误检测采用16位CRC校验采用LRC校验
实时性适用于高实时性要求场合适用于低速或调试环境

Modbus RTU与Modbus TCP对比

对比维度Modbus RTUModbus TCP
传输介质RS-485串行总线基于以太网TCP/IP
报文封装原生二进制报文RTU报文封装在TCP数据段中
设备数量限制固定(主站+最多247个从站)理论上由网络设备决定,可以大范围扩展
实施成本低(不需大规模网络设备)较高(需要组建以太网结构)
故障处理依赖于CRC校验机制TCP/IP提供独立的错误恢复机制

技术挑战与改进方案

电磁干扰问题

由于工业环境中电气设备及电源线路密集布置,RS-485总线传输往往容易受到较强的电磁干扰。这些干扰会导致报文错误甚至CRC校验失败,从而引发数据丢失和通信中断。目前正在研究一些改进方法,如在传输链路中加入屏蔽措施以及优化布线设计;同时,也有学者提出引入类似REED-SOLOMON编码的纠错机制,以在错误发生时进行前向纠错处理。

下图展示了一种针对电磁干扰的改进方案,利用专用中继及纠错设备提升数据可靠性:

Mermaid
flowchart LR A["原始传输数据"] --> B["REED-SOLOMON编码"] B --> C["Modbus RTU传输"] C --> D["专用中继设备"] D --> E["前向纠错解码"] E --> F["数据输出"]

报文同步与分帧控制

由于Modbus RTU依赖于“静默间隔”来分割报文,当总线负载较大时,可能出现连续报文间间隔不足或变长的问题。为此,系统需要精确监控字节间的延时,并在接收端设计自动重置缓冲区机制,确保报文分帧的正确性。现代设备中,借助于微控制器内部的定时器模块,可实现精确计时和实时性监控,从而提高通信稳定性。

网络改造与协议转换

在物联网(IoT)时代,传统串口通信与现代网络通信之间的桥接日益关键。为此,Modbus网关设备应支持:

  • 协议转换:如将Modbus RTU报文转换为TCP/IP封装格式,实现跨网络信息互通。
  • 数据缓存与Store'n'forward:在临时断网条件下缓存数据,待恢复网络后再统一上传。
  • 配置灵活性:低代码配置工具(如SIA Connect的图形化界面)提高现场工程师对设备参数的定制和调整效率。
网关方案主要功能项优势描述
Modbus Cloud Connect支持双向数据通信、实时监控、远程控制适合快速集成现有Modbus设备,实现数据上云与双向操作
SIA Connect低代码配置、开放API接口、内置OPC-UA服务器集成丰富功能,适用多协议互联环境,支持多种数据库整合
专用协议转换器报文转换、数据缓存、应急重传机制确保在网络状况不佳时数据不丢失,提升整体系统服务等级

结论

Modbus RTU协议以其简洁、高效、低成本的优势,在工业自动化、设备联网和物联网转型中扮演着关键角色。通过不断引入网关转换技术、安全机制以及边缘计算技术,传统Modbus RTU系统不仅在改造老旧设备方面有巨大优势,同时也能与新一代智能制造系统无缝对接。未来,在工业4.0及物联网浪潮的推动下,Modbus RTU基于其开放标准和兼容性,将继续服务于各类工业场景,实现设备智能化、信息透明化和运营效率提升。

Modbus RTU协议凭借其成熟稳定和广泛应用基础,仍将在未来的工业自动化物联网领域保持重要的地位,并为企业在设备联网和自动化改造过程中提供可靠保障。
