【深度解析】Modbus RTU协议中的CRC校验：工业通信稳定性的关键保障

在工业自动化领域，Modbus RTU协议是最为常用的通信协议之一。由于其基于RS-232与RS-485等串行接口实现数据传输，因此在恶劣的电磁环境下，数据传输的可靠性和通信链路的稳定性尤为重要。CRC（循环冗余校验）作为Modbus RTU协议中关键的错误检测手段，能够迅速识别由于物理层噪声、信号衰减、接线不良等原因引起的数据错误。

本文将详细阐述CRC校验机制在Modbus RTU通信中的应用，聚焦于其如何构建稳定的通信链路、提高数据完整性以及在实际工程中辅助定位故障。

Modbus RTU协议与CRC校验的基本框架

Modbus RTU简介

Modbus RTU（Remote Terminal Unit）是Modbus协议的一种二进制传输模式，通过紧凑型帧结构实现高效的数据传输。RTU模式下数据采用二进制格式传输，大大减少了数据冗余，提高了传输速率，同时通过CRC校验字段对整帧数据进行错误检测。

在Modbus RTU中，每个数据帧通常包括：

起始间隔
从站地址
功能码
数据域
CRC校验码
结束间隔

CRC校验码由发送方计算，附加在帧尾；接收方在接收到整帧数据后重新计算CRC，若与附加值一致，则认为数据未被破坏，否则丢弃该帧并可能请求重传。

数据帧结构与CRC校验位置

在典型的Modbus RTU帧结构中，CRC校验码处于数据帧的最后两个字节。下图示意了Modbus RTU数据帧的基本结构：

Mermaid
flowchart LR
    A["起始间隔（≥3.5字符时间）"] --> B["从站地址（1字节）"]
    B --> C["功能码（1字节）"]
    C --> D["数据域（N字节）"]
    D --> E["CRC校验（2字节）"]
    E --> F["结束间隔（≥3.5字符时间）"]

如上图所示，CRC校验紧跟在数据域之后，起到对整个帧（除CRC字段本身外）的数据校验作用。通过这种设计，任何由物理层干扰、传输过程中的数据突发错误等因素引起的数据修改都能够被及时发现。

帧结构参数及约束条件

为了确保Modbus RTU系统的稳定通信，数据帧各字段必须满足严格的时序和数据格式要求。下表展示了典型的帧结构参数：

字段	字节长度	说明	备注
起始间隔	≥3.5字符时间	用于标识帧的开始	时序关键
从站地址	1字节	设备地址范围1-247	0和248-255为保留地址
功能码	1字节	指示操作类型	如读写寄存器、开关等
数据域	N字节	传输具体控制或测量数据	最大252字节
CRC校验	2字节	检验全帧数据完整性	标准采用CRC-16标准
结束间隔	≥3.5字符时间	标识帧结束	与起始间隔互补

通过严格遵守上述参数标准，Modbus RTU能够在噪声干扰较大的工业环境中有效防止错误数据进入设备处理逻辑。

CRC校验在通信链路中的保障机制

CRC校验的作用

在工业现场中，由于长距离通信、接线质量、噪声和电磁干扰等各种因素，都可能使数据传输出现错误。CRC校验在Modbus RTU中主要起到以下作用：

数据完整性检测

通过对数据域及其他有意义的字段计算CRC值，发送方将检验码附加在数据帧中；接收方则重新计算对比，确保传输过程中数据未被篡改或产生错误。

物理链路状态指示

CRC错误往往与物理层问题密切相关，如电磁干扰、接地不良、终端电阻缺失等。CRC错误率的提升可以作为物理链路不稳定的指示，提醒工程人员检查线路质量和硬件状态。

设备标准兼容性保障

Modbus RTU标准规定了CRC-16校验码的使用方式，保证了不同厂商设备之间的数据校验一致性，从而实现了跨平台和跨品牌的设备互联互通。

错误检测效果

CRC校验非常适用于工业现场常见的噪声环境，其错误检测能力覆盖了单比特、双比特以及较短范围的突发错误。下表总结了CRC校验的错误检测能力及其典型诱发原因：

错误类型	检测覆盖率	典型诱因
单比特错误	100%	电磁干扰、线路噪声
双比特错误	100%	信号反射、接触不良
突发错误（≤16字节）	100%	接地问题、周围强干扰
奇位数错误	100%	电源波动、信号不均
大范围干扰	>99.99%	设备接地失效、转换器故障

由上表可知，CRC校验对于大多数常见的错误情况均能有效检测，并避免错误数据进入后续处理环节，充分保障了通信链路的可靠性。

故障诊断与信号监控

在实际应用中，出现CRC错误往往是提示系统存在异常，工程人员可据此展开故障排查。典型的故障诊断流程如下：

Mermaid
flowchart TD
    A["检测到CRC错误"] --> B{"物理层检查"}
    B -- 正常 --> C["检查串口参数配置"]
    B -- 异常 --> D["检查接地、终端电阻与屏蔽"]
    C -- 配置错误 --> E["重新配置通信参数"]
    C -- 正确 --> F["信号质量测试"]
    F -- 噪声超标 --> G["加强屏蔽或安装中继器"]
    F -- 信号衰减 --> H["调整布线或更换高品质转换器"]
    D --> I["修复线路问题"]

在上述流程中，不同环节均与CRC错误关联。一旦注意到CRC错误率异常，提高对物理线路、参数配置以及转换器状态的监控，可以大大缩短故障排查时间，避免因细小故障引起的系统瘫痪。

典型应用场景及故障诊断案例分析

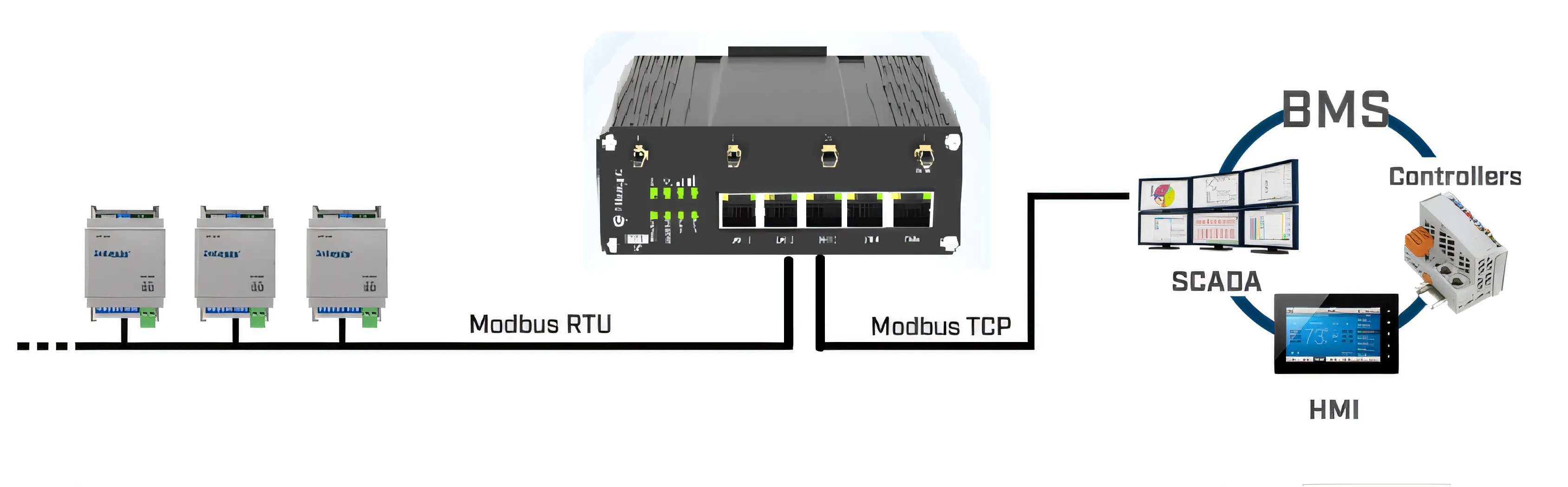

多节点串行总线组网

在工业控制系统中，常见的多节点（多从站）串行总线组网正是基于Modbus RTU实现的。CRC校验在这种组网结构中具有至关重要的作用：

节点状态监控：当多个从站同时工作时，CRC错误率可以反映出个别节点的硬件故障或通讯异常。
防止误报：在噪声较大或通信距离较长的环境下，借助CRC校验可防止单个数据帧错误影响整体系统性能。
标准互通：采用统一的CRC校验标准确保所有节点之间的数据格式一致，使得系统扩展更为容易。

下图展示了一个典型的多节点RS-485组网示意图：

Mermaid
flowchart TD
    MASTER["主站"] -->|RS-485| NODE1["节点1"]
    MASTER -->|RS-485| NODE2["节点2"]
    NODE1 --> T1["终端电阻"]
    NODE2 --> T2["终端电阻"]

此结构中，CRC校验作为一种无形的“守门员”，在每一次数据交互中始终监控数据完整性，确保数据在节点间传输时没有遭到破坏。

故障案例：双从站系统CRC错误

背景描述：

某工业自动化系统采用双从站配置进行数据采集和控制，其中一个从站采用基于RS-232/RS-485转换器连接至总线。运行过程中，当其中一个从站应用停止时，主站监测到频繁的CRC错误，导致数据传输中断。

故障排查步骤：

设备状态检查
- 检查所有从站设备与转换器的工作状态，发现停止运行从站的RS232接口输出异常，导致输出长BREAK信号。
物理层验证
- 拆除故障从站的RS232线，发现通信恢复正常。这说明故障与接口设备的电平异常有关。
现场环境检测
- 进一步检查布线、接地及终端电阻，确认除故障设备外其余节点均符合标准要求。

解决方案：

采取更高品质的RS-232/RS-485转换器，增加自动断线检测功能。
针对长BREAK问题，加装总线保护电路以及合适的偏置电路。
建立基于CRC错误率的实时监控系统，一旦发现异常，立即进行报警和故障隔离。

通过上述案例，工程人员可以清楚地看到：CRC校验不仅用于数据校验，更可以作为现场故障诊断的重要依据，及时发现并解决物理层及设备层出现的问题。

工程实施及参数优化建议

物理链路布线要求

为确保Modbus RTU系统稳定，硬件与布线设计必须满足严格标准。以下表格列出常见布线参数及其建议值：

项目	标准/推荐值	违规风险
线缆类型	双绞屏蔽电缆	抗干扰能力降低
最大通信距离	1200m（RS-485@9600bps）	信号衰减、严重误码
接线方式	菊花链拓扑	信号反射、多点干扰
接地方案	必须共地, 接地电阻≤1Ω	地环路效应、引入噪声
终端电阻	120Ω±1%	总线阻抗不匹配，信号反射

针对不同应用场景，建议根据实际工况选择合适的线缆和终端电阻，同时确保每个设备均实现良好接地，以防范电磁干扰，降低CRC错误出现概率。

通信参数优化

正确的通信参数配置也是保证CRC校验准确性的前提。典型的串行通信参数包括：

波特率：常见值为9600bps至19200bps，过高的波特率可能导致时序不稳定；
数据位与停止位：8个数据位、1个停止位较为普遍，确保帧解析准确；
无奇偶校验：在CRC校验保护下，可不使用额外校验位，但也需综合考虑系统总体误码率。

下表给出一组建议参数及错误配置可能带来的后果：

参数项	推荐值	错误配置后果
波特率	9600bps	时序失准，导致CRC错误增加
数据位	8 bit	帧解析错误，数据错位
停止位	1 bit	不匹配时造成数据溢出
奇偶校验	无或偶校验	冗余校验增加处理延迟

工程实施时，应通过对于各个参数的测试与长期监测，动态调整优化配置以满足实时数据传输需求。

定期维护与监控

为防止CRC错误引起系统故障，建议建立一套完善的系统维护和监控机制：

定期统计CRC错误率：通过监控软件记录每个时段出现的CRC错误，建立错误数据库；
实时监控系统状态：在数据链路中嵌入状态指示模块，出现异常时自动报警；
建立预防性维护计划：定期检查布线、接地、转换器及终端电阻等关键部件，提前修复潜在隐患。

下图展示了通信监控与预防性维护的原则流程：

Mermaid
flowchart TD
    A["定期检查布线与接地"] --> B["统计CRC错误率"]
    B --> C{"错误率是否超标？"}
    C -- 是 --> D["启动故障定位流程"]
    C -- 否 --> E["继续监控，记录数据"]
    D --> F["检查转换器、终端电阻"]
    F --> G["调整与更换设备"]
    G --> H["恢复正常后结束流程"]
    E --> END["END"]

通过监控与预防性维护，系统可以在出现初期错误征兆时迅速响应，为工业控制系统提供长时间的稳定运行保障。

总结

本文详细阐述了Modbus RTU协议中CRC校验的重要作用，主要包括：

数据完整性检测：通过CRC校验保障每一帧数据在传输过程中不会被干扰破坏；
物理层状态反馈：利用CRC错误率监测系统中的硬件问题，为工程人员提供可靠的故障排查依据；
标准互操作性保障：采用统一的CRC-16校验机制确保跨品牌、跨设备通信的规范性和兼容性；
优化和预防措施：通过正确的布线、参数优化与实时监控，确保整个工业自动化系统的长期稳定运行。
