C# Winform下的LiveChart2 入门

摘要

LiveCharts2是一个非常实用的图表库，可以用于各种应用场景，例如数据分析、可视化等等。它具有很多优点，例如：

简单易用：LiveCharts2提供了直观、简单的界面，用户可以很快上手，并且可以轻松地创建自己的图表。

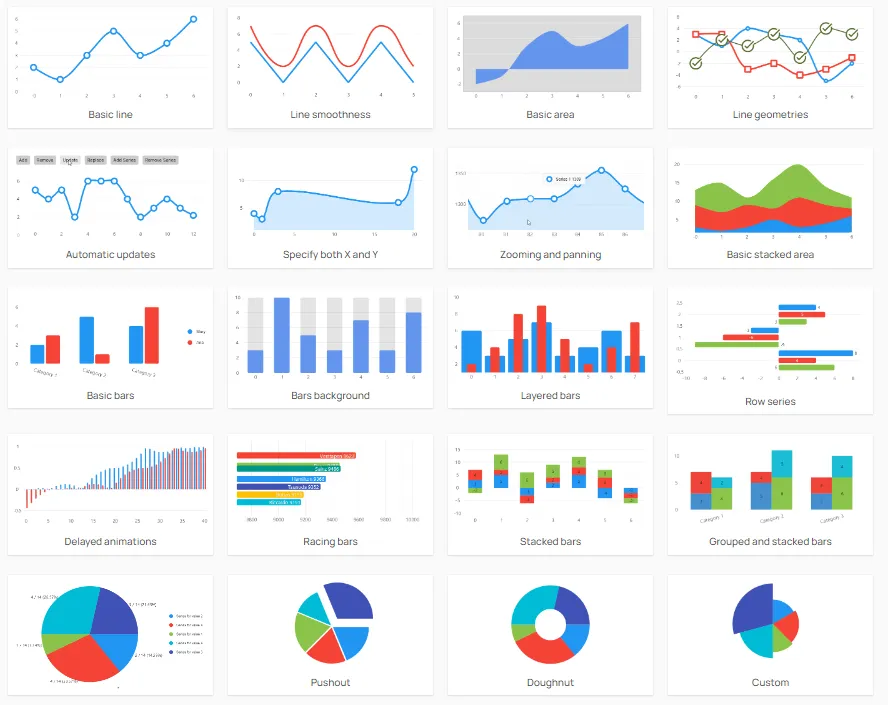

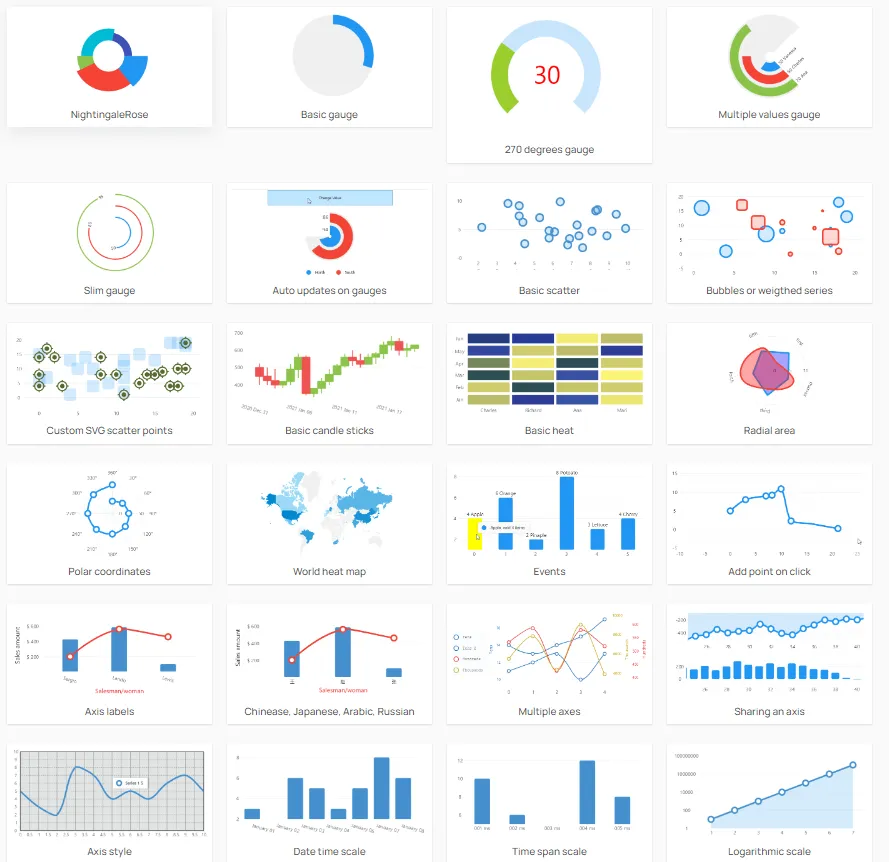

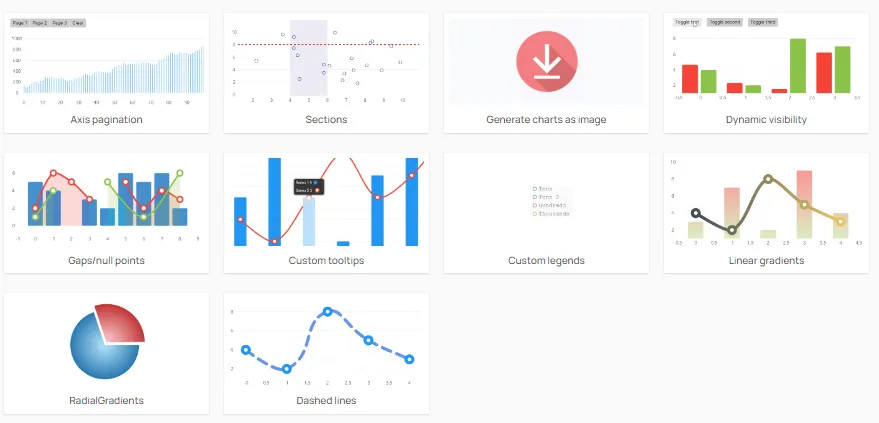

灵活多样：LiveCharts2支持多种图表类型，包括线图、柱状图、饼图等等，用户可以根据自己的需求选择不同的类型。
交互性强：LiveCharts2提供了丰富的交互方式，例如悬停提示、点击交互等等，用户可以更加深入地探索图表的细节。
功能强大：LiveCharts2支持多种格式的数据源，例如JSON、XML、CSV等等，同时还提供了多种图表样式和配色方案，用户可以根据自己的需求进行自定义。

总的来说，LiveCharts2是一个非常实用的图表库，可以满足用户在数据可视化方面的各种需求。它的优点不仅在于简单易用，还在于灵活多样、交互性强和功能强大。

正文

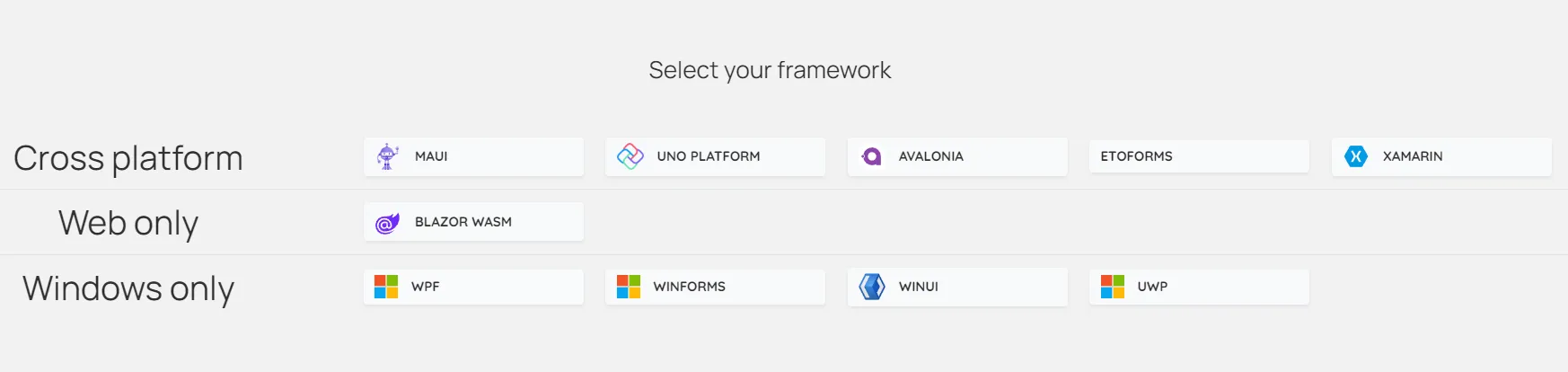

看一下livechart可支持的开发，几乎是MS的所有平台下都可以用到它。

LiveCharts2 的优异性能源自其采用的多项优化技巧，如数据虚拟化、图形缓存、异步绘制等，可在大数据量下保持流畅的响应速度和渲染性能。此外，它还提供了丰富的文档和示例，方便开发者快速入手和使用。

打开 Visual Studio 2022，选择“创建新项目”，然后选择 Windows 窗体应用程序模板。

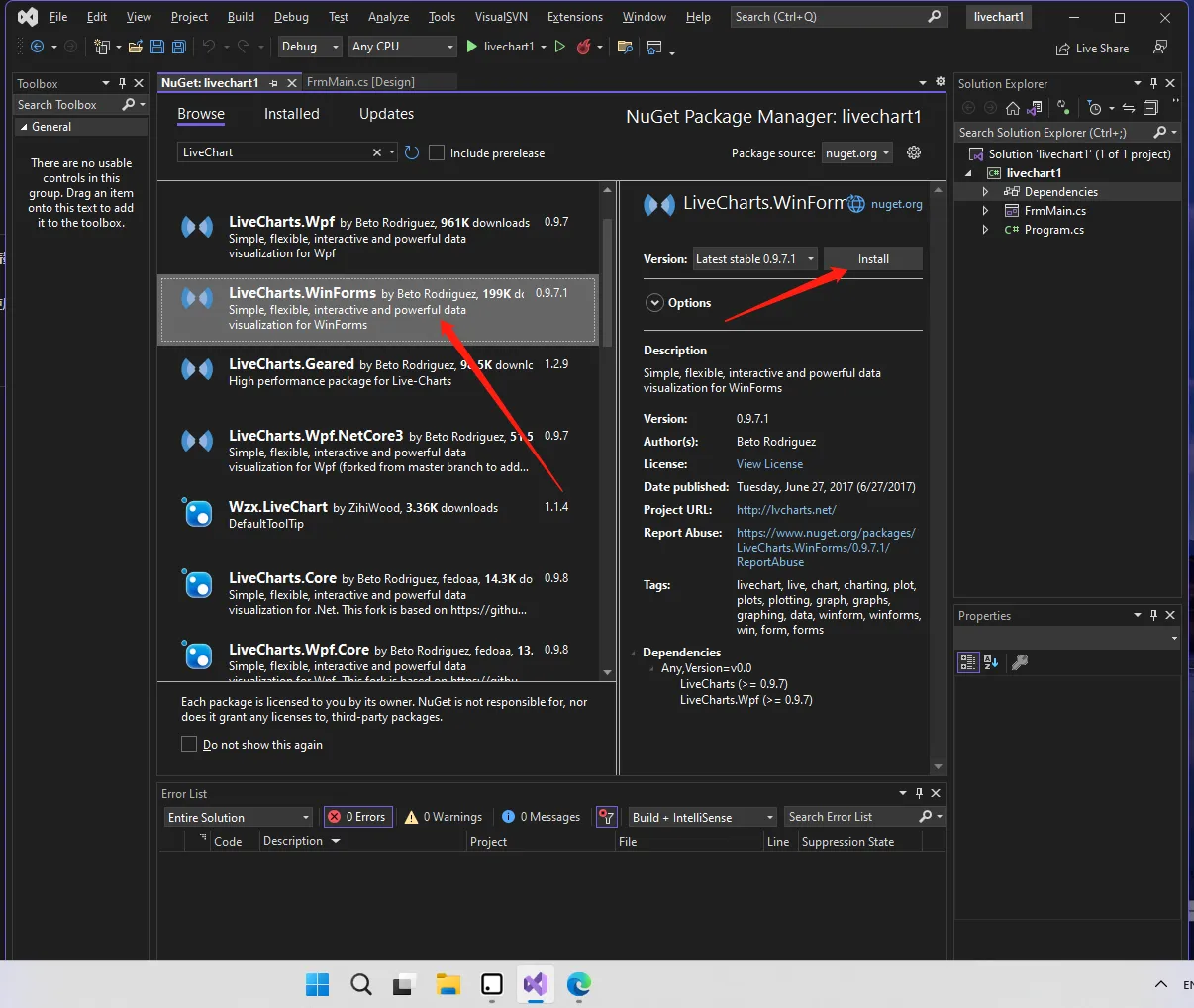

用Nuget安装LiveChart

这个版本在.net framework下支持，.net 6下不支持

.net 6下需要单独安装

现在最新版本通过Nuget命令安装

https://www.nuget.org/packages/LiveChartsCore.SkiaSharpView.WinForms 下载最新的版本

NuGet\Install-Package LiveChartsCore.SkiaSharpView.WinForms -Version 2.0.0-beta.860

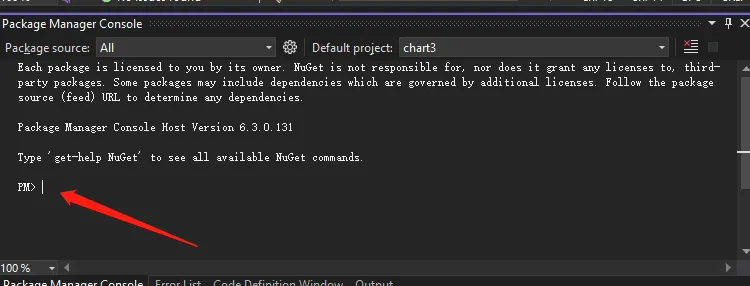

Tools中点击nuget package manager 中 console

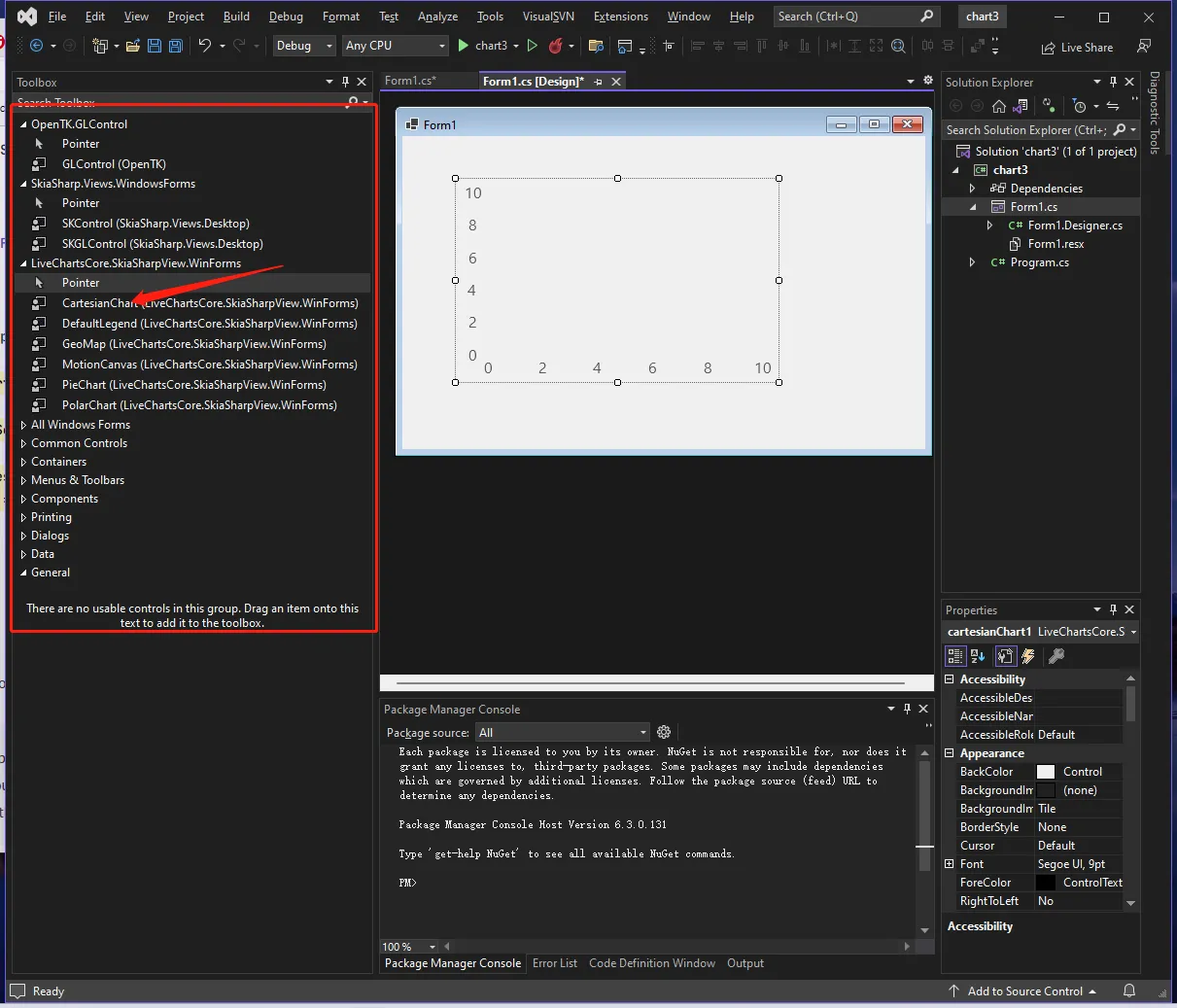

Cartesian Chart Control 笛卡尔坐标图
Pie Chart Control 饼图
Polar Chart Control 极坐标图
Geo Map Control 地图

C#
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using LiveChartsCore.SkiaSharpView.WinForms;
using SkiaSharp;

namespace livechart1
{
    public partial class FrmMain : Form
    {
        public FrmMain()
        {
            InitializeComponent();
            //配制全局中文显示，不然会乱码
            LiveCharts.Configure(x =>
            {
                x.HasGlobalSKTypeface(SKFontManager.Default.MatchCharacter('汉'));
            });
        }

        private void FrmMain_Load(object sender, EventArgs e)
        {
            cartesianChart1.LegendPosition = LiveChartsCore.Measure.LegendPosition.Right;
            cartesianChart1.Series = new ISeries[]
            {
                new LineSeries<double>
                {
                    Name="成长",
                    Values= new double[]
                    {
                        1,2,3,4,5,6,7
                    },
                    Fill =new SolidColorPaint()
                    {
                        IsFill=true,
                        Color=SkiaSharp.SKColor.Parse("#ff0000")
                    },
                },

            };
        }
    }
}

MVVM绑定

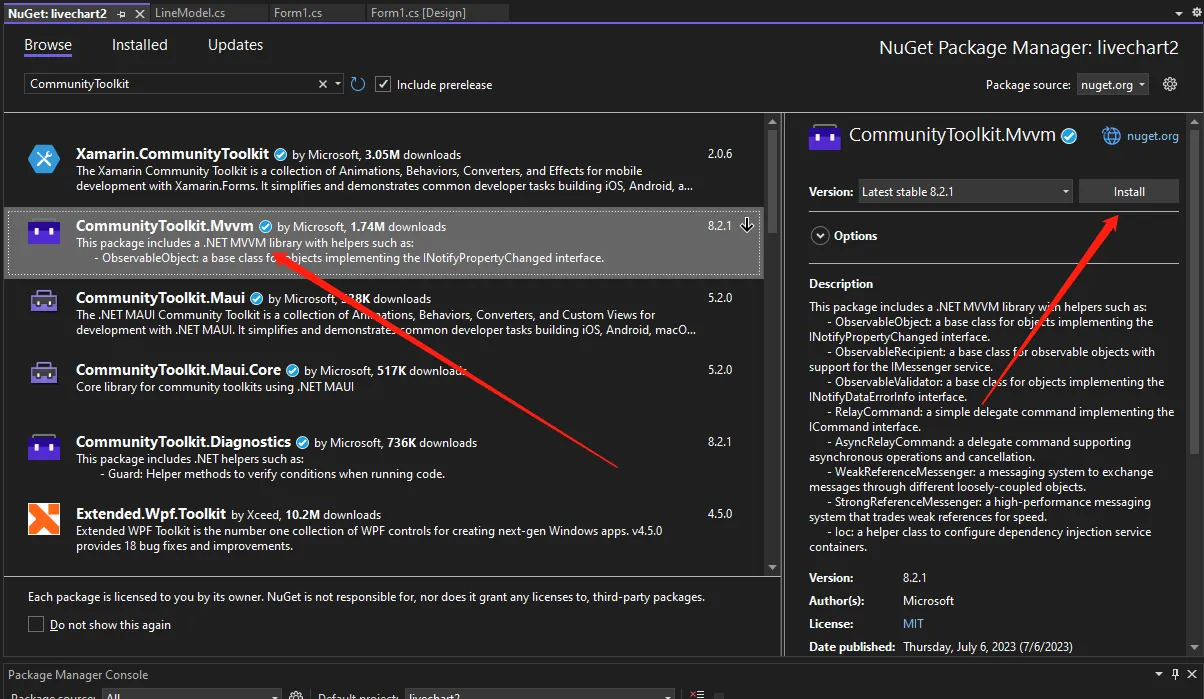

CommunityToolkit.Mvvm.ComponentModel .NET 社区工具包的主要组件之一是 MVVM 工具包：一个现代、快速、平台无关的模块化 MVVM 库，也是 Microsoft Store、照片等应用使用的 MVVM 库。

ViewModel.cs

C#
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using CommunityToolkit.Mvvm.ComponentModel;
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using SkiaSharp;

namespace livechart1
{
    public class ViewModel : ObservableObject
    {
        public ISeries[] series { get; set; } =
        {
            new LineSeries<double>
            {
                    Name="成长",
                    Values= new double[]
                    {
                        1,2,3,4,5,6,7
                    },
                    Fill =new SolidColorPaint()
                    {
                        IsFill=true,
                        Color=SkiaSharp.SKColor.Parse("#ff0000")
                    },
            }
        };
    }
}

修改Form代码

C#
using LiveChartsCore;
using LiveChartsCore.SkiaSharpView;
using LiveChartsCore.SkiaSharpView.Painting;
using LiveChartsCore.SkiaSharpView.WinForms;
using SkiaSharp;

namespace livechart1
{
    public partial class FrmMain : Form
    {
        ViewModel viewModel = new ViewModel();

        public FrmMain()
        {
            InitializeComponent();
            //配制全局中文显示，不然会乱码
            LiveCharts.Configure(x =>
            {
                x.HasGlobalSKTypeface(SKFontManager.Default.MatchCharacter('汉'));
            });
        }

        private void FrmMain_Load(object sender, EventArgs e)
        {
            cartesianChart1.LegendPosition = LiveChartsCore.Measure.LegendPosition.Right;
            cartesianChart1.Series = viewModel.series;

            System.Timers.Timer timer = new System.Timers.Timer();
            timer.Interval = 2000;
            timer.Elapsed += Timer_Elapsed;
            timer.Start();
        }

        private void Timer_Elapsed(object? sender, System.Timers.ElapsedEventArgs e)
        {
            List<double> points = viewModel.series[0].Values.Cast<double>().ToList();

            Random random = new Random();
            for (int i = 0; i < points.Count; i++)
            {
                points[i] = random.Next(2, 33);
            }
            viewModel.series[0].Values=points;
        }
    }
}
