摘要

LiveCharts2 是一款强大的数据可视化工具，它可以帮助用户轻松地创建各种类型的图表，包括折线图。折线图是一种常见的图表类型，它可以用来展示数据随时间变化的趋势和模式。

在实际应用中，折线图被广泛用于展示各种类型的数据，例如销售数据、股票价格、气象数据等。它可以帮助用户快速了解数据的趋势和模式，并进行有效的决策和规划。

正文

.net 6下需要单独安装

现在最新版本通过Nuget命令安装

https://www.nuget.org/packages/LiveChartsCore.SkiaSharpView.WinForms 下载最新的版本

NuGet\Install-Package LiveChartsCore.SkiaSharpView.WinForms -Version 2.0.0-beta.860

安装CommunityToolkit.Mvvm.ComponentModel

LineSeries 为线条系列

LineSmoothness：使用直线平滑属性来控制曲线，使用直线平滑属性来控制曲线

GeometrySize：节点的尺寸

Fill：设置填充属性来创建一个区域系列，默认情况下，该系列有一个基于应用程序主题的填充颜色

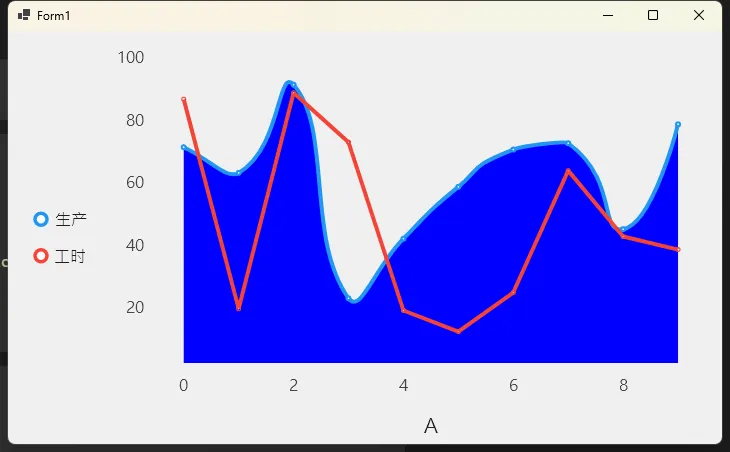

写一个模型

C#
public class LineModel : ObservableObject
{
    //这里是系列，对于这个例子就是几条线
    public ISeries[] Series { get; set; } =
    {
        new LineSeries<double>
        {
            Values = Values(),
            Fill = new SolidColorPaint(SKColors.Blue),//填充区域，可为空
            Name="生产",
            GeometrySize=2,//节点的尺寸
            LineSmoothness=1,//使用直线平滑属性来控制曲线，使用直线平滑属性来控制曲线
        },
        new LineSeries<double>
        {
            Values = Values(),
            Fill = null,
            Name="工时",
            GeometrySize=1,
            LineSmoothness=0//折线明显
        }
    };

    public Axis[] Axis { get; set; } =
    {
         new Axis()
         {
             Name="A"
         }
    };

    private static List<double> Values()
    {
        List<double> values = new List<double>();
        Random random = new Random();
        for (int i = 0; i < 10; i++)
        {
            values.Add(random.NextDouble() * 100);
        }
        return values;
    }
}

C#
public partial class Form1 : Form
{
    CartesianChart cartesianChart1 = new CartesianChart();
    public Form1()
    {
        InitializeComponent();
        //配制全局中文显示，不然会乱码
        LiveCharts.Configure(x =>
        {
            x.HasGlobalSKTypeface(SKFontManager.Default.MatchCharacter('汉'));
        });
        Init();
    }

    private void Init()
    {
        var lines = new LineModel();

        //显示例图，这里只有设置了位置才会显示
        cartesianChart1.LegendPosition = LiveChartsCore.Measure.LegendPosition.Left;
        cartesianChart1.LegendTextSize = 16;
        cartesianChart1.Series = lines.Series;
        cartesianChart1.XAxes = lines.Axis;
        cartesianChart1.ZoomMode = LiveChartsCore.Measure.ZoomAndPanMode.X;
        this.Controls.Add(cartesianChart1);
        cartesianChart1.Dock = DockStyle.Fill;
    }
}

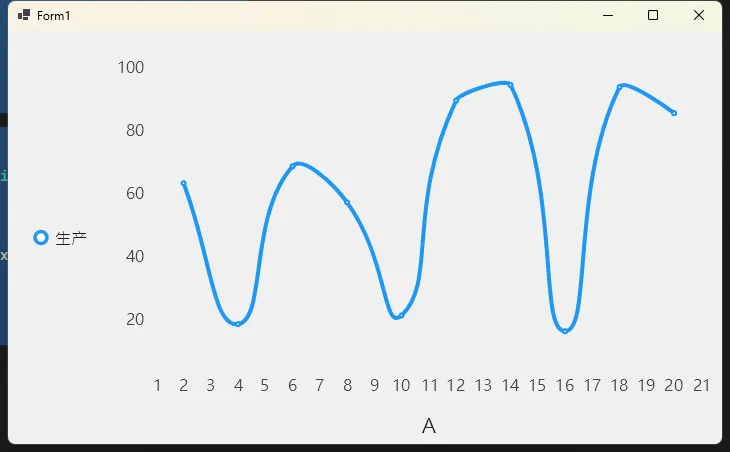

显示XY点

C#
public class LineModel : ObservableObject
{
    //这里是系列，对于这个例子就是几条线
    public ISeries[] Series { get; set; } =
    {
        new LineSeries<ObservablePoint>
        {
            Values = Values(),
            Fill =null,
            Name="生产",
            GeometrySize=2,//节点的尺寸
            LineSmoothness=1,//使用直线平滑属性来控制曲线，使用直线平滑属性来控制曲线
        },
    };

    public Axis[] Axis { get; set; } =
    {
         new Axis()
         {
             Name="A",
             MinStep = 1,
             ForceStepToMin=true//强制最小刻度显示
         }
    };

    private static List<ObservablePoint> Values()
    {
        List<ObservablePoint> values = new List<ObservablePoint>();
        Random random = new Random();
        for (int i = 0; i < 10; i++)
        {
            values.Add(new ObservablePoint((i+1)*2,random.NextDouble() * 100));
        }
        return values;
    }
}
