在本文中，我们将探讨如何在 .NET 应用程序中使用 LiveCharts 2，这是一个功能强大且多功能的图表库，来实现一个角度仪表盘。提供的示例展示了如何在 WinForms 应用程序中集成和配置角度仪表盘，以及如何通过视图模型来动态更新数据。

环境设置

.net 6下需要单独安装

现在最新版本通过Nuget命令安装

https://www.nuget.org/packages/LiveChartsCore.SkiaSharpView.WinForms 下载最新的版本

C#
NuGet\Install-Package LiveChartsCore.SkiaSharpView.WinForms -Version 2.0.0-rc2

视图模型的构建

角度仪表盘的数据逻辑是通过一个视图模型来管理的。以下是视图模型的基本结构：

C#
public partial class ViewGaugeModel : ObservableObject
{
    // 随机数生成器，用于产生随机的仪表读数。
    private readonly Random _random = new Random();

    public ViewGaugeModel()
    {
        // 设置仪表的外圈和宽度参数
        var sectionsOuter = 130;
        var sectionsWidth = 20;

        // 初始化针的视觉表示和初始值
        Needle = new NeedleVisual { Value = 45, Fill= new SolidColorPaint(SKColors.Blue,1)};

        // 构建仪表的分段，每个分段通过一个委托配置其样式
        Series = GaugeGenerator.BuildAngularGaugeSections(
            new GaugeItem(60, s => SetStyle(sectionsOuter, sectionsWidth, s)),
            new GaugeItem(30, s => SetStyle(sectionsOuter, sectionsWidth, s)),
            new GaugeItem(10, s => SetStyle(sectionsOuter, sectionsWidth, s))
        );

        // 配置仪表的视觉元素，如刻度和针
        VisualElements = new VisualElement<SkiaSharpDrawingContext>[]
        {
        new AngularTicksVisual { LabelsSize = 16, LabelsOuterOffset = 15, OuterOffset = 65, TicksLength = 20 },
        Needle
        };
    }

    // 仪表的数据系列
    public IEnumerable<ISeries> Series { get; set; }
    // 仪表的视觉元素集合
    public IEnumerable<VisualElement<SkiaSharpDrawingContext>> VisualElements { get; set; }
    // 仪表的指针视觉表示
    public NeedleVisual Needle { get; set; }

    // 命令，用于产生针的随机移动
    [RelayCommand]
    public void DoRandomChange()
    {
        // 设置针的值为0到100之间的随机数
        Needle.Value = _random.Next(0, 100);
    }

    // 配置饼图系列的样式，设置外半径偏移和最大径向列宽
    private static void SetStyle(double sectionsOuter, double sectionsWidth, PieSeries<ObservableValue> series)
    {
        series.OuterRadiusOffset = sectionsOuter;
        series.MaxRadialColumnWidth = sectionsWidth;
    }
}

WinForms 控件集成

在 WinForms 应用程序中，我们创建一个用户控件来承载角度仪表盘：

C#
private readonly PieChart pieChart;
public Form2()
{
    InitializeComponent();

    var viewGaugeModel = new ViewGaugeModel();

    pieChart = new PieChart
    {
        Series = viewGaugeModel.Series,
        VisualElements = viewGaugeModel.VisualElements,
        InitialRotation = -225,
        MaxAngle = 270,
        MinValue = 0,
        MaxValue = 100,
        Dock = DockStyle.Fill,
    };

    Controls.Add(pieChart);

    Task.Run(async () =>
    {
        while (true)
        {
            viewGaugeModel.DoRandomChange();
            await Task.Delay(2000);
        }
    });
}

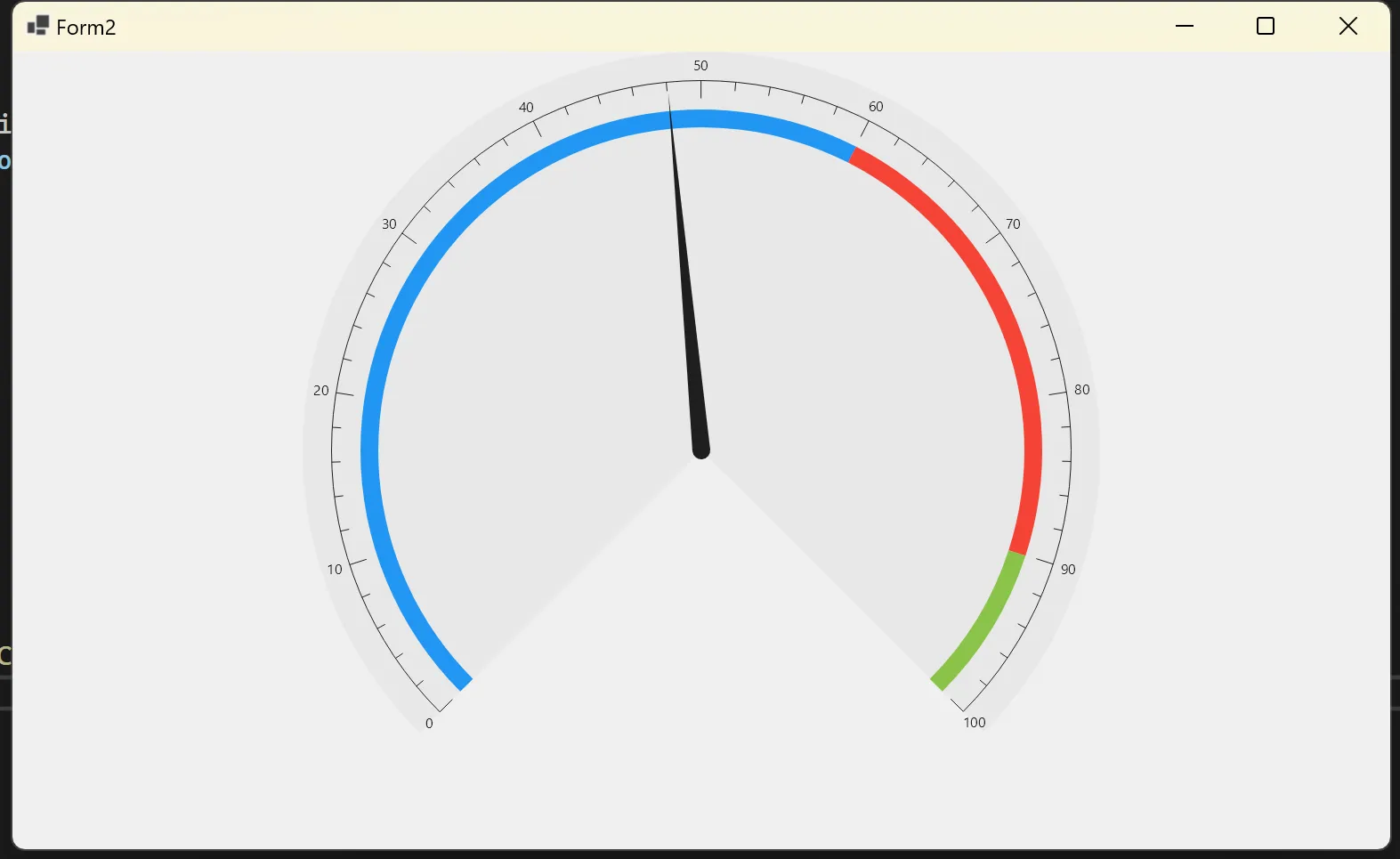

结论

通过上述示例，我们可以看到如何在 WinForms 应用程序中实现和配置一个动态的角度仪表盘。LiveCharts 2 提供的工具和组件使得创建复杂的图表变得简单和直观。希望这个示例能帮助你在自己的项目中实现类似的功能。
