C# OpenCvSharp 仿射变换

仿射变换（Affine Transformation）是一种线性映射方法，用于对图像进行几何变换，包括旋转、缩放、平移和剪切等。它在计算机视觉、图像处理和模式识别中有着广泛的应用。本文将通过OpenCvSharp库介绍仿射变换的概念、应用场景、特点及其实现。

仿射变换的基本概念

确定控制点：选择至少三个点对，使其不仅存在于原始图像中，还存在于目标图像中，这些点用于计算仿射变换矩阵。
计算变换矩阵：利用已知的控制点，通过解决方程组来获取变换矩阵。
应用变换：对图像的每个像素位置应用变换矩阵，生成变换后的图像。

应用场景

图像旋转

旋转变换是仿射变换的一种特殊情况，广泛应用于图像的特征对齐。例如，在人脸识别中，为使面部特征标准化，常需旋转图像以便统一视角。

图像缩放

图像缩放用于调整图像的大小，缩放操作也是通过仿射变换实施的。这在图像预处理和数据增强的任务中得到大量应用。

图像配准

图像配准是指通过几何变换，将多幅图像中的同名点相互对齐的过程。仿射变换由于其线性性质是一种有效的配准方式，广泛应用于医学图像分析。

形状矫正

仿射变换可用于对图像中的形状进行矫正，特别是在需要处理图像中的透视失真时。

仿射变换的特点

线性变换：仿射变换主要用于实现线性操作，能够保持直线的平直和平行线的平行。
六自由度：包含六个参数：旋转、缩放、平移和剪切，提供了多功能性。
二维和三维延展性：主要用于二维图像处理，但可以拓展至三维应用场景。
效率高：由于其线性特性，计算效率高，适合实时应用。

OpenCvSharp实现仿射变换

安装OpenCvSharp

确保您已安装OpenCvSharp库，可以使用NuGet Package Manager进行安装：

PowerShell
Install-Package OpenCvSharp4.Windows -Version 4.0.0.20190108

代码示例

下面展示了如何使用OpenCvSharp库实现图像的仿射变换，包括加载图像、定义变换矩阵和应用变换。

C#
static void Main(string[] args)
{
    // 读取两幅灰度图像
    Mat src = Cv2.ImRead("ai.jpg", ImreadModes.Color);

    // 检查图像加载是否成功
    if (src.Empty())
    {
        Console.WriteLine("图像加载失败！");
        return;
    }
    // 定义变换前后对应的三个点
    Point2f[] sourcePoints = { new Point2f(50, 50), new Point2f(200, 50), new Point2f(50, 200) };
    Point2f[] destinationPoints = { new Point2f(70, 100), new Point2f(250, 50), new Point2f(100, 250) };

    // 计算仿射变换矩阵
    Mat affineMatrix = Cv2.GetAffineTransform(sourcePoints, destinationPoints);

    // 输出变换矩阵（用于调试查看）
    Console.WriteLine(affineMatrix.Dump());

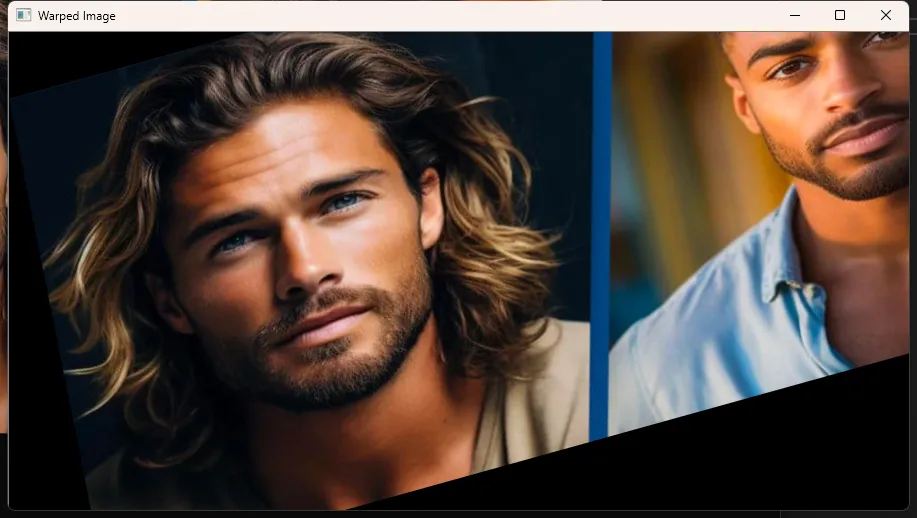

    // 应用仿射变换
    Mat dst = new Mat();
    Cv2.WarpAffine(src, dst, affineMatrix, src.Size());

    // 显示结果
    Cv2.ImShow("Source Image", src);
    Cv2.ImShow("Warped Image", dst);
    Cv2.WaitKey(0);
    Cv2.DestroyAllWindows();
}

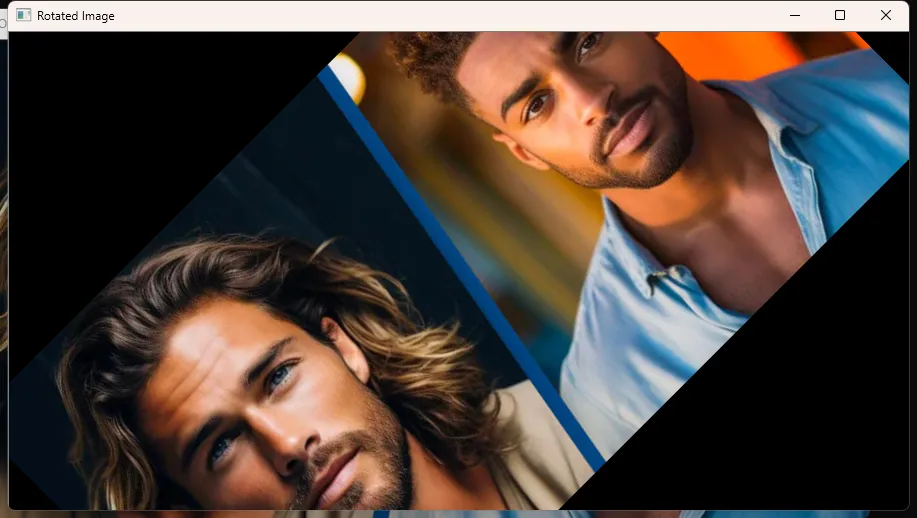

例子 2：图像旋转

图像旋转是仿射变换的一种常见应用，通常用于图像特征对齐。以下代码演示了如何用OpenCvSharp实现一个简单的旋转。

C#
static void Main(string[] args)
{
    // 读取两幅灰度图像
    Mat src = Cv2.ImRead("ai.jpg", ImreadModes.Color);

    // 检查图像加载是否成功
    if (src.Empty())
    {
        Console.WriteLine("图像加载失败！");
        return;
    }
    // 图像中心
    Point2f center = new Point2f(src.Width / 2.0f, src.Height / 2.0f);

    // 旋转角度和缩放因子
    double angle = 45.0;
    double scale = 1.0;

    // 计算旋转矩阵
    Mat rotationMatrix = Cv2.GetRotationMatrix2D(center, angle, scale);

    // 输出旋转矩阵
    Console.WriteLine(rotationMatrix.Dump());

    // 应用旋转变换
    Mat dst = new Mat();
    Cv2.WarpAffine(src, dst, rotationMatrix, src.Size());

    // 显示结果
    Cv2.ImShow("Original Image", src);
    Cv2.ImShow("Rotated Image", dst);
    Cv2.WaitKey(0);
    Cv2.DestroyAllWindows();
}

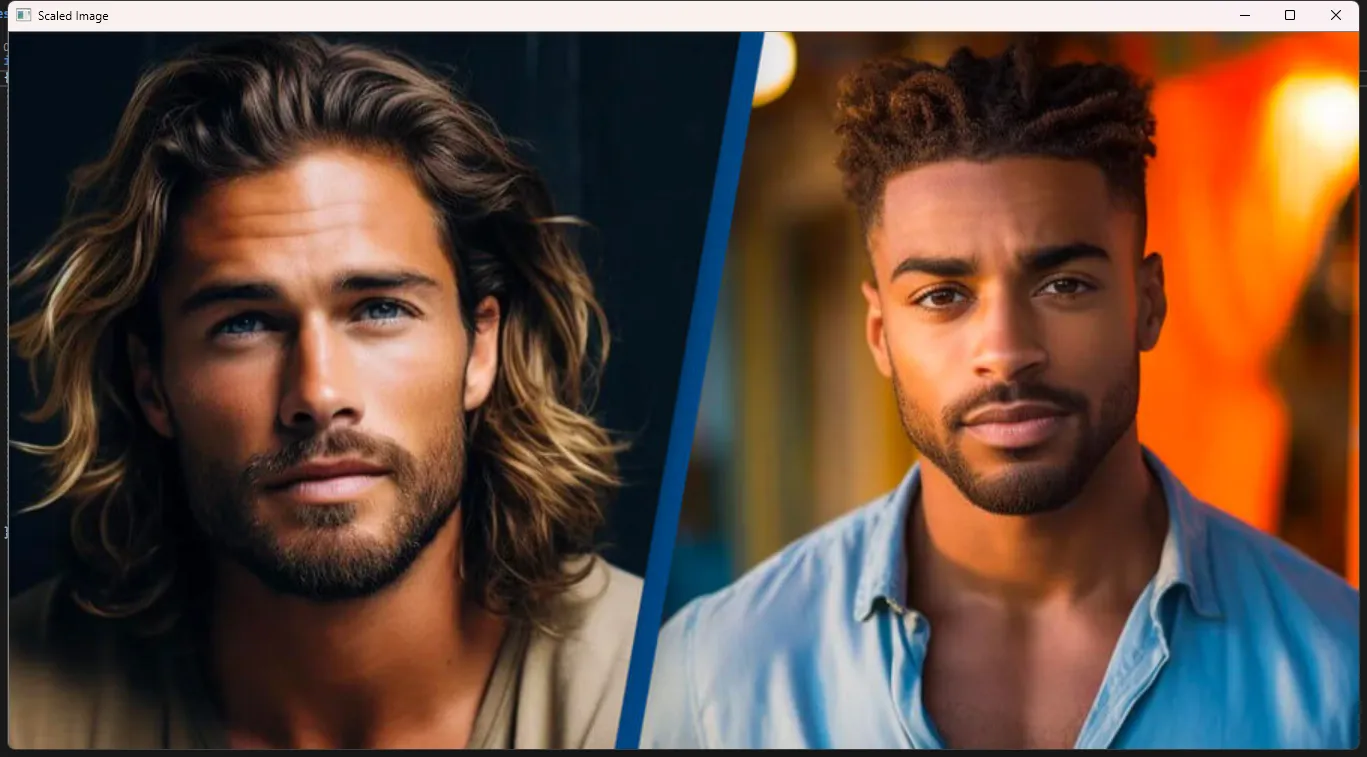

例子 3：图像缩放

图像缩放改变图像的尺寸，是图片预处理中的常见操作。在仿射变换中，缩放可以通过调整矩阵中的缩放因子实现。

C#
static void Main(string[] args)
{
    // 读取两幅灰度图像
    Mat src = Cv2.ImRead("ai.jpg", ImreadModes.Color);

    // 检查图像加载是否成功
    if (src.Empty())
    {
        Console.WriteLine("图像加载失败！");
        return;
    }
    // 定义缩放因子
    double fx = 1.5, fy = 1.5;

    // 应用缩放变换
    Mat dst = new Mat();
    Cv2.Resize(src, dst, new Size(), fx, fy, InterpolationFlags.Linear);

    // 显示结果
    Cv2.ImShow("Original Image", src);
    Cv2.ImShow("Scaled Image", dst);
    Cv2.WaitKey(0);
    Cv2.DestroyAllWindows();
}

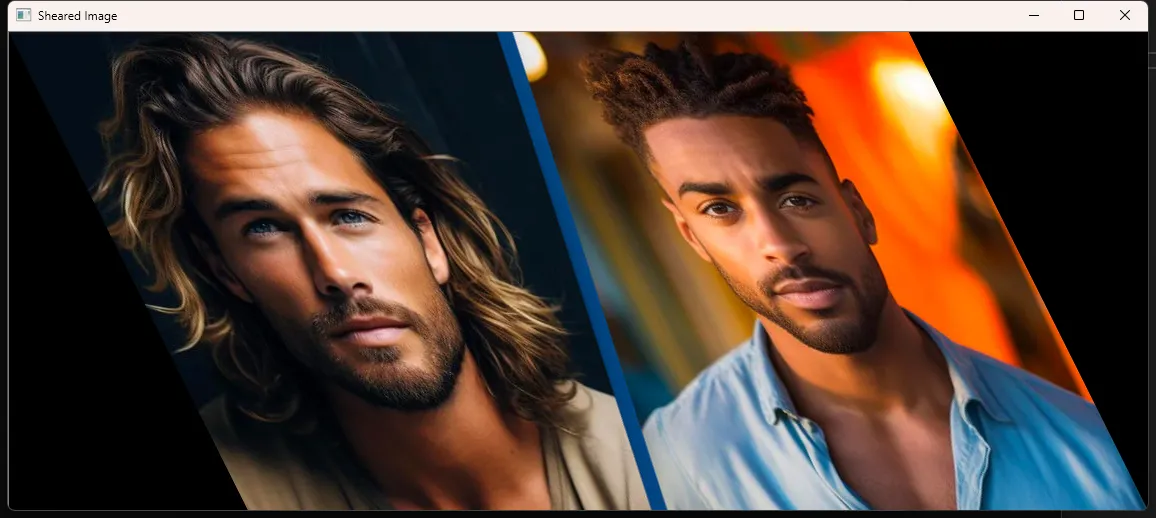

例子 4：图像剪切

图像剪切（又称斜切）是一种将图像变形的操作，可以通过调节变换矩阵中非对角线的位置参数实现。

C#
static void Main(string[] args)
{
    // 读取两幅灰度图像
    Mat src = Cv2.ImRead("ai.jpg", ImreadModes.Color);

    // 检查图像加载是否成功
    if (src.Empty())
    {
        Console.WriteLine("图像加载失败！");
        return;
    }
    // 变换矩阵（剪切）
    double shearX = 0.5; // 水平剪切因子
    Mat shearMatrix = new Mat(2, 3, MatType.CV_32F, new float[] { 1, (float)shearX, 0, 0, 1, 0 });

    // 应用剪切变换
    Mat dst = new Mat();
    Cv2.WarpAffine(src, dst, shearMatrix, new Size(src.Width + (int)(src.Height * shearX), src.Height));

    // 显示结果
    Cv2.ImShow("Original Image", src);
    Cv2.ImShow("Sheared Image", dst);
    Cv2.WaitKey(0);
    Cv2.DestroyAllWindows();
}

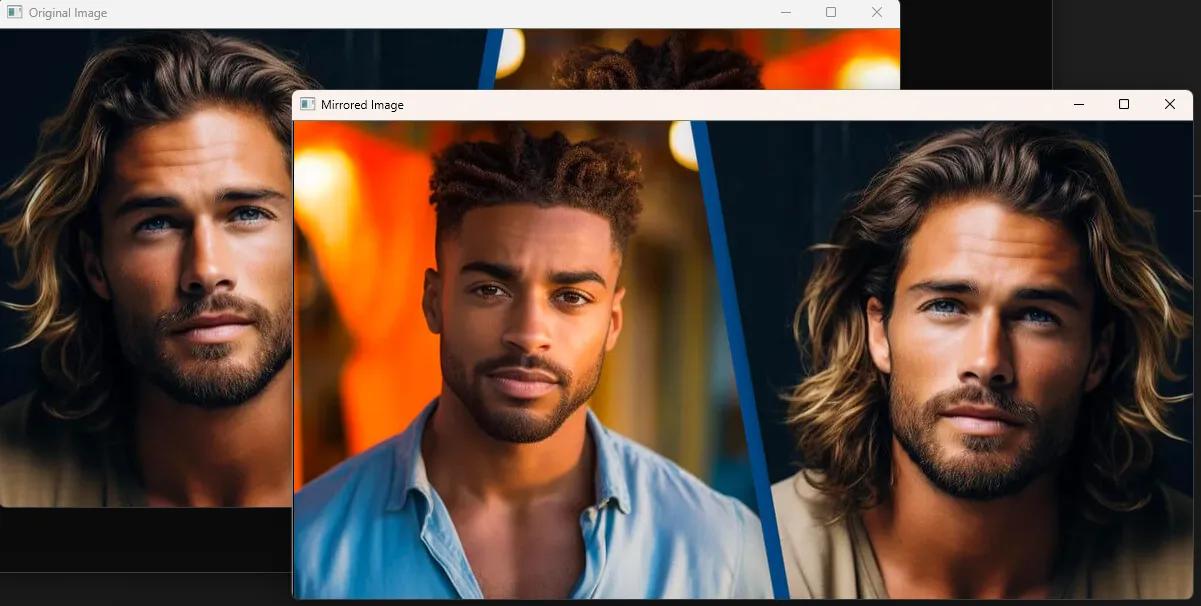

例子 5：图像镜像变换

镜像变换通过对矩阵中相关参数设置符号，您可以实现对图像的水平或垂直镜像。

C#
static void Main(string[] args)
{
    // 读取两幅灰度图像
    Mat src = Cv2.ImRead("ai.jpg", ImreadModes.Color);

    // 检查图像加载是否成功
    if (src.Empty())
    {
        Console.WriteLine("图像加载失败！");
        return;
    }
    // 定义水平镜像矩阵
    Mat mirrorMatrix = new Mat(2, 3, MatType.CV_32F, new float[] { -1, 0, src.Width, 0, 1, 0 });

    // 应用镜像变换
    Mat dst = new Mat();
    Cv2.WarpAffine(src, dst, mirrorMatrix, src.Size());

    // 显示结果
    Cv2.ImShow("Original Image", src);
    Cv2.ImShow("Mirrored Image", dst);
    Cv2.WaitKey(0);
    Cv2.DestroyAllWindows();
}

总结

仿射变换是图像处理中的重要工具，能够利用线性映射概念进行复杂的几何变换，因而在很多应用场景中得到广泛应用。利用OpenCvSharp库，开发者能高效地实现仿射变换相关的功能。希望本文提供的介绍和示例代码能够加深您对仿射变换以及OpenCvSharp应用的理解，从而为更复杂的图像处理任务打下基础。
