C# 透视变换及其在计算机视觉中的应用

透视变换（Perspective Transformation）是计算机视觉中一种重要的图像处理技术，常用于图像校正、图像对齐和视角变换等应用场景。在C#中，OpenCvSharp是一个强大的库，提供了与OpenCV兼容的接口，使得在.NET环境中进行图像处理变得更加便捷。本文将详细介绍透视变换的概念、应用场景、特点，并通过具体的代码示例展示如何在OpenCvSharp中实现透视变换。

透视变换的概念

透视变换是一种将二维图像映射到另一种视角的数学操作。具体来说，它通过对图像中点坐标进行线性变换，使得平行线在图像中以合理的比例出现，从而呈现出三维空间中的透视效果。这种变换在图像处理领域特别有用，能够纠正图像中的透视失真或者提取特定的视觉信息。

应用场景

1. 图像校正

透视变换常用于图像校正，例如，将斜拍的文档图像调整为正视图像，非常适合用于文档扫描和识别系统。

2. 图像拼接

在图像拼接过程中，透视变换帮助将多个视角不同的图像合成一个全景图，从而生成无缝的拼接效果。

3. AR增强现实

在增强现实中，透视变换被用于将虚拟对象准确地绘制在真实场景中的特定位置上，从而达到逼真的视觉效果。

4. 无人驾驶

在无人驾驶中，透视变换可用于将车载摄像头捕获的道路图像进行视角转换，从而提取有效的驾驶信息。

特点

逆变换友好：透视变换是一个可逆的过程，经过逆变换可以恢复原始图像。
四点确定性：仅需要目标图像的四个点与原图像中的对应点，就可以准确地进行透视变换。
精度依赖性：透视变换结果的精度高度依赖于点的选择和配准的准确性。

OpenCvSharp中的透视变换

在OpenCvSharp中，透视变换主要通过以下步骤实现：

找到透视变换所需的四个关键点。
确定变换矩阵。
应用变换矩阵得到目标图像。

安装OpenCvSharp

确保您已安装OpenCvSharp库，可以使用NuGet Package Manager进行安装：

PowerShell
Install-Package OpenCvSharp4.Windows -Version 4.0.0.20190108

示例代码

下面的代码介绍了如何使用OpenCvSharp在C#中进行透视变换：

C#
using OpenCvSharp;
using System;

class Program
{
    static void Main()
    {
        // 读取输入图像
        Mat src = Cv2.ImRead("input.jpg");
        if (src.Empty())
        {
            Console.WriteLine("读取图像失败！");
            return;
        }

        // 定义源图像中的四个角点
        Point2f[] srcPoints = new Point2f[]
        {
            new Point2f(50, 50),
            new Point2f(src.Cols - 50, 50),
            new Point2f(src.Cols - 50, src.Rows - 50),
            new Point2f(50, src.Rows - 50)
        };

        // 定义目标图像中的四个角点
        Point2f[] dstPoints = new Point2f[]
        {
            new Point2f(0, 0),
            new Point2f(src.Cols, 0),
            new Point2f(src.Cols, src.Rows),
            new Point2f(0, src.Rows)
        };

        // 计算透视变换矩阵
        Mat perspectiveMatrix = Cv2.GetPerspectiveTransform(srcPoints, dstPoints);

        // 进行透视变换
        Mat dst = new Mat();
        Cv2.WarpPerspective(src, dst, perspectiveMatrix, new Size(src.Cols, src.Rows));

        // 显示结果

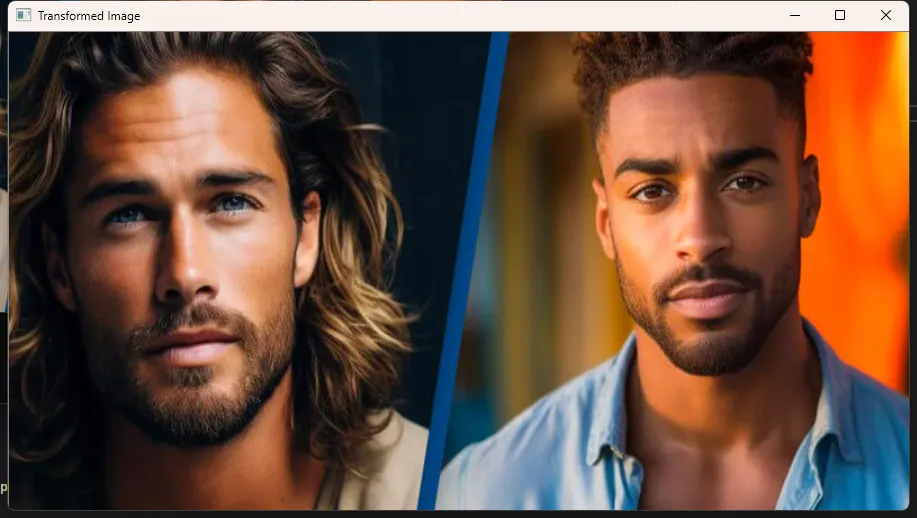

        Cv2.ImShow("Source Image", src);
        Cv2.ImShow("Transformed Image", dst);

        // 保存结果
        Cv2.ImWrite("output.jpg", dst);

        Cv2.WaitKey(0);
        Cv2.DestroyAllWindows();
    }
}

例子1：将纸张倾斜的图像校正为正视图

在这个例子中，我们将演示如何将拍摄时倾斜的纸张图像校正为一个正视图图像。

C#
using OpenCvSharp;
using System;

namespace PerspectiveTransformExamples
{
    class Example1
    {
        static void Main(string[] args)
        {
            // 读取倾斜的纸张图像
            Mat src = Cv2.ImRead("skewed_paper.jpg");

            // 假设手动获取的四个顶点（左上，右上，左下，右下）
            Point2f[] srcPts = {
                new Point2f(320, 15),
                new Point2f(700, 50),
                new Point2f(85, 610),
                new Point2f(530, 680)
            };

            // 校正后的输出图像四个直角点
            Point2f[] dstPts = {
                new Point2f(0, 0),
                new Point2f(420, 0),
                new Point2f(0, 594),
                new Point2f(420, 594)
            };

            // 计算变换矩阵并校正
            Mat perspectiveMatrix = Cv2.GetPerspectiveTransform(srcPts, dstPts);
            Mat dst = new Mat();
            Cv2.WarpPerspective(src, dst, perspectiveMatrix, new Size(420, 594));

            // 显示结果
            Cv2.ImShow("Source Image", src);
            Cv2.ImShow("Corrected Image", dst);
            Cv2.WaitKey(0);
            Cv2.DestroyAllWindows();
        }
    }
}

例子2：制作自拍背景虚化效果

这个例子展示如何将自拍图片的背景进行变化，通过透视变换增加艺术效果。

C#
using OpenCvSharp;
using System;

namespace PerspectiveTransformExamples
{
    class Example2
    {
        static void Main(string[] args)
        {
            // 读取自拍图像
            Mat src = Cv2.ImRead("selfie.jpg");

            // 按照图片边缘选择略微扩展的四个点
            Point2f[] srcPts = {
                new Point2f(0, 0),
                new Point2f(src.Cols, 0),
                new Point2f(0, src.Rows),
                new Point2f(src.Cols, src.Rows)
            };

            // 增加一些透视扭曲（夸张）
            Point2f[] dstPts = {
                new Point2f(100, 50),
                new Point2f(src.Cols - 100, 80),
                new Point2f(50, src.Rows - 100),
                new Point2f(src.Cols - 50, src.Rows - 50)
            };

            // 计算变换矩阵
            Mat perspectiveMatrix = Cv2.GetPerspectiveTransform(srcPts, dstPts);

            // 进行背景变换
            Mat dst = new Mat();
            Cv2.WarpPerspective(src, dst, perspectiveMatrix, src.Size());

            // 显示效果

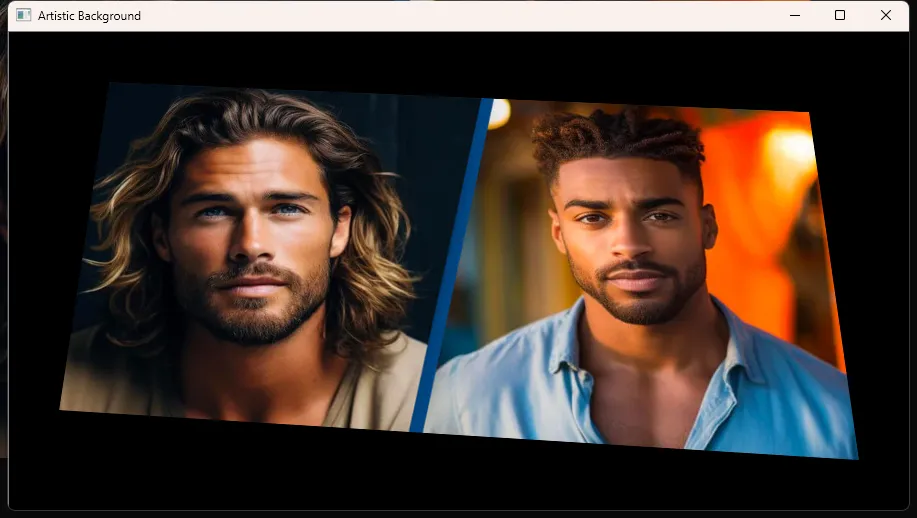

            Cv2.ImShow("Original Selfie", src);
            Cv2.ImShow("Artistic Background", dst);
            Cv2.WaitKey(0);
            Cv2.DestroyAllWindows();
        }
    }
}

总结

透视变换是一种极为重要的图像处理技术，应用广泛。在C#中，借助OpenCvSharp，我们能够高效地实现图像的透视变换。无论是在图像校正、拼接、增强现实还是无人驾驶等领域，透视变换都展现出了强大的应用价值。借助这些工具，开发者可以更好地处理和分析复杂的图像数据。希望通过这篇文章，您能够对透视变换的基本原理和应用有更深入的了解。
