本文将教程你如何使用ScottPlot绘制一个动态时序图。我们会创建一个简单的Windows窗体应用程序，并利用ScottPlot实现一个不断更新的时序图。

创建 Windows 窗体应用程序

首先，我们需要创建一个Windows窗体应用程序，然后在窗体上放置一个FormsPlot控件，接下来的步骤如下：

1. 打开Visual Studio并创建一个新的Windows Forms应用程序项目。
2. 通过NuGet包管理器安装ScottPlot库：这里用的版本是5.0.35

C#
Install-Package ScottPlot
Install-Package ScottPlot.WinForms

3. 在工具箱中找到 FormsPlot 控件并将其拖到你的窗体上。

完整代码

C#
using ScottPlot;
using ScottPlot.Plottables;

namespace AppScott
{
    public partial class Form1 : Form
    {
        System.Windows.Forms.Timer timer;

        List<DateTime> dataX = new List<DateTime>();
        List<double> dataY = new List<double>();
        int k = 0;
        public Form1()
        {
            InitializeComponent();
            InitializeChart();
            //设置字体，防止中文乱码,这个方法以前是 plot.Style.SetFont("SimSun");
            formsPlot1.Plot.Font.Set("SimSun");
            timer = new System.Windows.Forms.Timer();
            timer.Interval = 1000;
            timer.Tick += Timer_Tick;
            timer.Start();
        }

        private void Timer_Tick(object? sender, EventArgs e)
        {
            UpdateChart();
        }

        private void InitializeChart()
        {
            formsPlot1.Plot.Axes.DateTimeTicksBottom(); // 启用日期时间格式
            formsPlot1.Plot.RenderManager.RenderStarting += (s, e) =>
            {
                Tick[] ticks = formsPlot1.Plot.Axes.Bottom.TickGenerator.Ticks;
                for (int i = 0; i < ticks.Length; i++)
                {
                    DateTime dt = DateTime.FromOADate(ticks[i].Position);
                    string label = dt.ToString("HH:mm:ss");
                    ticks[i] = new Tick(ticks[i].Position, label);
                }
            };
            formsPlot1.Plot.Axes.SetLimits(0, 1, 20, 30);
            formsPlot1.Plot.XLabel("时间");
            formsPlot1.Plot.YLabel("温度[°C]");
            formsPlot1.Plot.Title("温度监控");
        }
        private void UpdateChart()
        {
            DateTime now = DateTime.Now;
            Random rand = new Random();
            double newValue = rand.NextDouble() * 10 + 20; // Random Value between 20 and 30

            if (dataX.Count == 100)
            {
                dataX.RemoveAt(0);
                dataY.RemoveAt(0);
            }

            dataX.Add(now);
            dataY.Add(newValue);

            formsPlot1.Plot.Clear(); // 清除之前的绘图
            formsPlot1.Plot.Add.Scatter(dataX.ToArray(), dataY.ToArray(), color: Colors.Red);
            formsPlot1.Plot.Axes.AutoScale();
            formsPlot1.Refresh();
        }

    }
}

总结

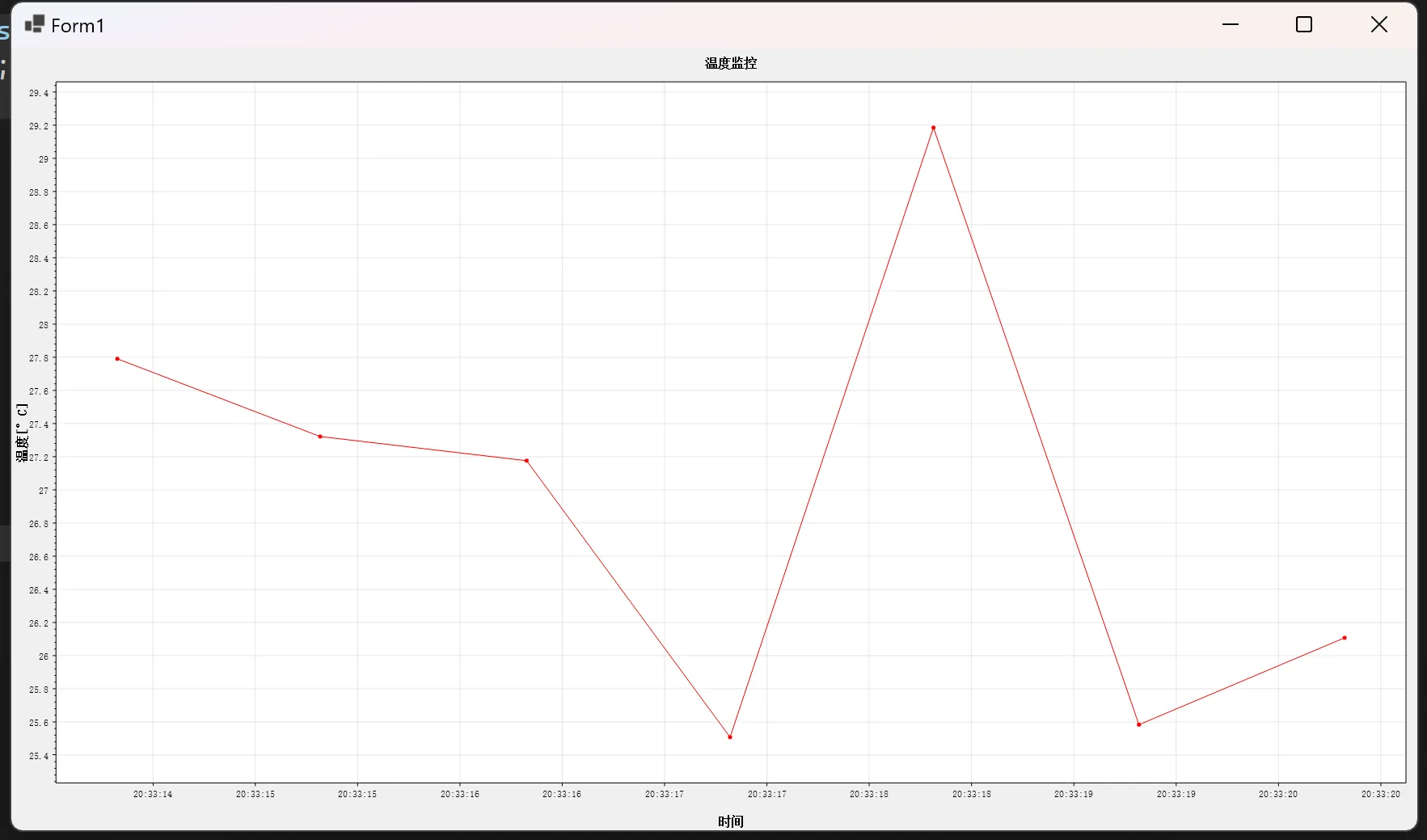

本文介绍了如何使用ScottPlot库在C# Windows窗体应用程序中创建一个动态时序图。通过定时器和随机数据，我们实现了一个不断更新的动态图像。ScottPlot库非常易于使用且功能强大，可以很方便地生成各种类型的图表。希望这篇文章对你有所帮助！
