摘要

Radial Gauge，也被称为向仪表盘，是一种图形化的度量显示方式，通常用于表示单个数值数据如进度、速度、温度等。它的设计通常包括一个圆形的刻度盘，一个指针或者一段扇形用来指示当前的数值。

正文

应用场景

1. 仪表板和控制面板：在汽车仪表盘、飞行模拟器、工业控制系统等场景中，Radial Gauge可以用来显示速度、温度、压力、电量等参数。
2. 性能监控：在计算机性能监控中，Radial Gauge可以用来显示CPU使用率、内存使用情况、网络带宽使用情况等信息。
3. 数据可视化：在数据分析和报告中，Radial Gauge可以用来显示进度、完成率、目标达成情况等信息。

例如，在一个项目管理的仪表盘中，可以使用Radial Gauge来显示项目的完成进度，或者在一个健康应用中，可以使用Radial Gauge来显示用户的运动步数等。

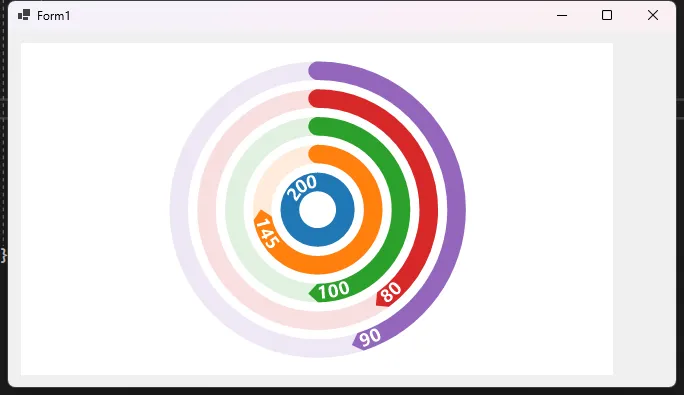

基本显示

C#
private void Form1_Load(object sender, EventArgs e)
{
    var plot = formsPlot1.Plot;

    double[] values = { 200, 145, 100, 80, 90 };

    plot.AddRadialGauge(values);

    formsPlot1.Refresh();
}

配制颜色

C#
private void Form1_Load(object sender, EventArgs e)
{
    var plot = formsPlot1.Plot;

    double[] values = { 200, 145, 100, 80, 90 };

    //设置配色表
    plot.Palette = ScottPlot.Palette.Nord;

    plot.AddRadialGauge(values);

    formsPlot1.Refresh();
}

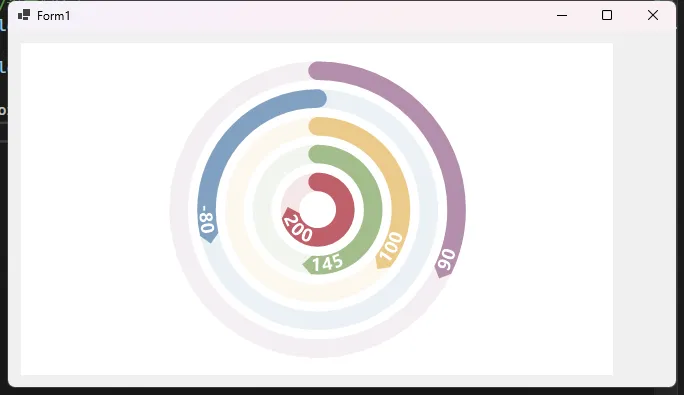

显示负数

C#
double[] values = { 200, 145, 100, -80, 90 };

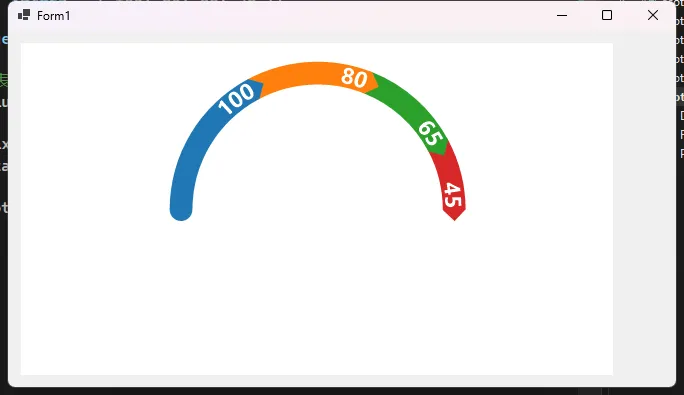

单圈仪表盘

C#
//单圈仪表盘
guage.GaugeMode = ScottPlot.RadialGaugeMode.SingleGauge;

guage.MaximumAngle = 180;
guage.StartingAngle = 180;

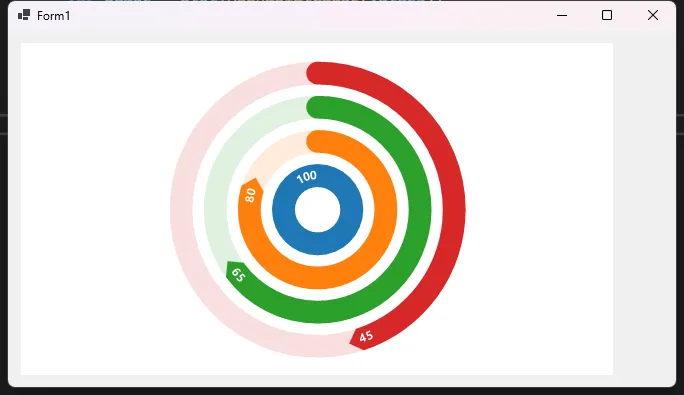

标签显示

C#
var guage = plot.AddRadialGauge(values);

//标签显示位置
guage.LabelPositionFraction = 1;

//添加显示字的大小
guage.FontSizeFraction = .4;
