简介
ScottPlot是一个强大的.NET图表库，可以用来创建各种类型的图表。本文将详细介绍如何使用ScottPlot创建堆叠图（分组柱状图）。
基本实现步骤

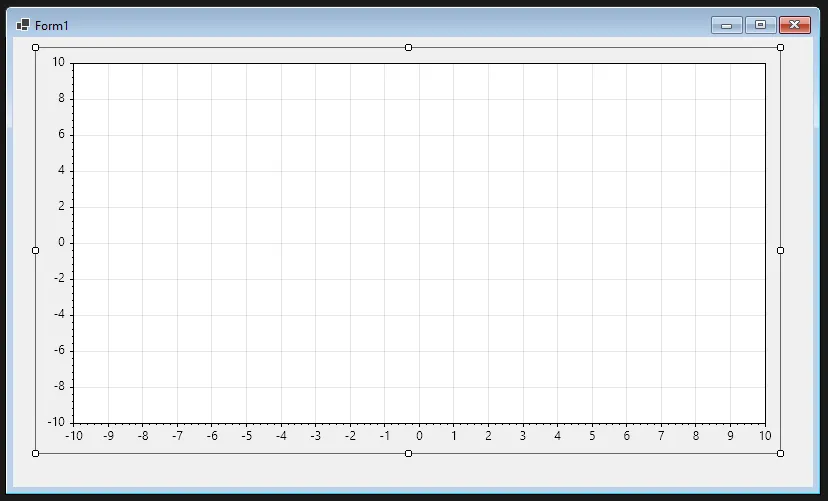

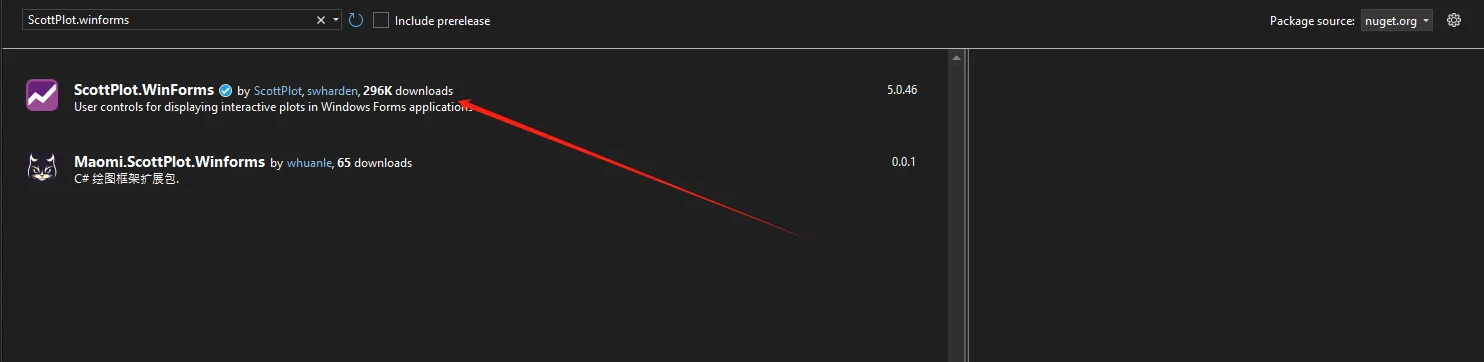

nuget 安装ScottPlot.winforms
1. 创建Plot对象
首先需要创建一个Plot对象，这是所有图表的基础：
C#ScottPlot.Plot myPlot = formsPlot1.Plot;
2. 设置调色板
ScottPlot提供了多种内置调色板，这里使用Category10调色板：
C#ScottPlot.Palettes.Category10 palette = new();
3. 创建数据
创建Bar数组来存储柱状图的数据。每个Bar对象包含以下属性：
- Position: 柱子的位置
- Value: 柱子的高度
- FillColor: 填充颜色
- Error: 误差值（可选）
C#ScottPlot.Bar[] bars = {
// 第一组
new() { Position = 1, Value = 2, FillColor = palette.GetColor(0), Error = 1 },
new() { Position = 2, Value = 5, FillColor = palette.GetColor(1), Error = 2 },
new() { Position = 3, Value = 7, FillColor = palette.GetColor(2), Error = 1 },
// 第二组
new() { Position = 5, Value = 4, FillColor = palette.GetColor(0), Error = 2 },
new() { Position = 6, Value = 7, FillColor = palette.GetColor(1), Error = 1 },
new() { Position = 7, Value = 13, FillColor = palette.GetColor(2), Error = 3 },
// 第三组
new() { Position = 9, Value = 5, FillColor = palette.GetColor(0), Error = 1 },
new() { Position = 10, Value = 6, FillColor = palette.GetColor(1), Error = 3 },
new() { Position = 11, Value = 11, FillColor = palette.GetColor(2), Error = 2 },
};
4. 添加柱状图
将创建的bars数组添加到Plot对象中：
C#myPlot.Add.Bars(bars);
5. 配置图例
设置图例的显示和位置：
C#myPlot.Legend.IsVisible = true;
myPlot.Legend.Alignment = Alignment.UpperLeft;
// 手动添加图例项
myPlot.Legend.ManualItems.Add(new() { LabelText = "Monday", FillColor = palette.GetColor(0) });
myPlot.Legend.ManualItems.Add(new() { LabelText = "Tuesday", FillColor = palette.GetColor(1) });
myPlot.Legend.ManualItems.Add(new() { LabelText = "Wednesday", FillColor = palette.GetColor(2) });
6. 设置X轴标签
为分组添加标签：
C#Tick[] ticks = {
new(2, "Group 1"),
new(6, "Group 2"),
new(10, "Group 3"),
};
myPlot.Axes.Bottom.TickGenerator = new ScottPlot.TickGenerators.NumericManual(ticks);
myPlot.Axes.Bottom.MajorTickStyle.Length = 0;
7. 其他样式设置
C#// 隐藏网格
myPlot.HideGrid();
// 设置底部边距
myPlot.Axes.Margins(bottom: 0);
8. 保存或显示图表
C#// 保存为图片
myPlot.SavePng("demo.png", 400, 300);
// 如果在Windows Forms中使用
formsPlot1.Refresh();

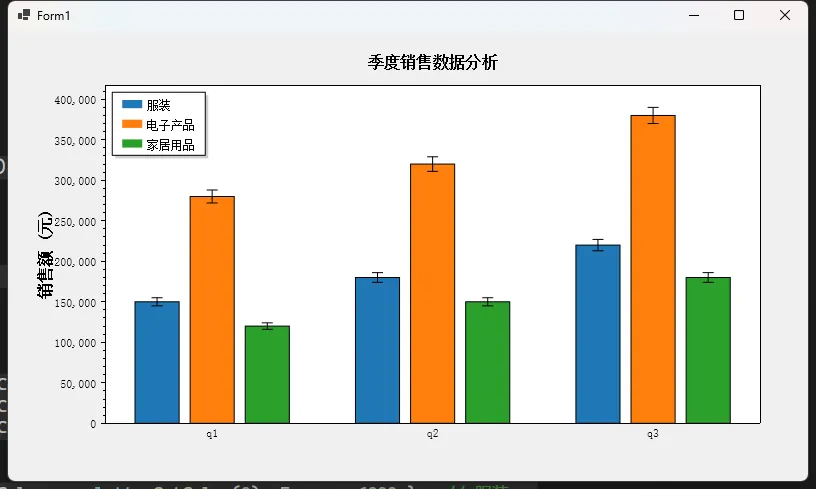

示例一
C#using ScottPlot;
namespace AppScottPlot
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
private void Form1_Load(object sender, EventArgs e)
{
ScottPlot.Plot myPlot = formsPlot1.Plot;
myPlot.Font.Set("SimSun");
// 设置调色板
ScottPlot.Palettes.Category10 palette = new();
// 创建销售数据
ScottPlot.Bar[] salesBars = {
// 第一季度销售数据
new() { Position = 1, Value = 150000, FillColor = palette.GetColor(0), Error = 5000 }, // 服装
new() { Position = 2, Value = 280000, FillColor = palette.GetColor(1), Error = 8000 }, // 电子
new() { Position = 3, Value = 120000, FillColor = palette.GetColor(2), Error = 4000 }, // 家居
// 第二季度销售数据
new() { Position = 5, Value = 180000, FillColor = palette.GetColor(0), Error = 6000 }, // 服装
new() { Position = 6, Value = 320000, FillColor = palette.GetColor(1), Error = 9000 }, // 电子
new() { Position = 7, Value = 150000, FillColor = palette.GetColor(2), Error = 5000 }, // 家居
// 第三季度销售数据
new() { Position = 9, Value = 220000, FillColor = palette.GetColor(0), Error = 7000 }, // 服装
new() { Position = 10, Value = 380000, FillColor = palette.GetColor(1), Error = 10000 }, // 电子
new() { Position = 11, Value = 180000, FillColor = palette.GetColor(2), Error = 6000 }, // 家居
};
// 添加柱状图
myPlot.Add.Bars(salesBars);
// 配置图例
myPlot.Legend.IsVisible = true;
myPlot.Legend.Alignment = Alignment.UpperLeft;
myPlot.Legend.ManualItems.Add(new() { LabelText = "服装", FillColor = palette.GetColor(0) });
myPlot.Legend.ManualItems.Add(new() { LabelText = "电子产品", FillColor = palette.GetColor(1) });
myPlot.Legend.ManualItems.Add(new() { LabelText = "家居用品", FillColor = palette.GetColor(2) });
// 设置季度标签
Tick[] ticks = {
new(2, "q1"),
new(6, "q2"),
new(10, "q3"),
};
myPlot.Axes.Bottom.TickGenerator = new ScottPlot.TickGenerators.NumericManual(ticks);
myPlot.Axes.Bottom.MajorTickStyle.Length = 0;
// 设置Y轴标签格式（显示为"100k"形式）
myPlot.Axes.Left.Label.Text = "销售额 (元)";
// 设置标题
myPlot.Title("季度销售数据分析",16);
// 隐藏网格并设置边距
myPlot.HideGrid();
myPlot.Axes.Margins(bottom: 0);
formsPlot1.Refresh();
}
}
}

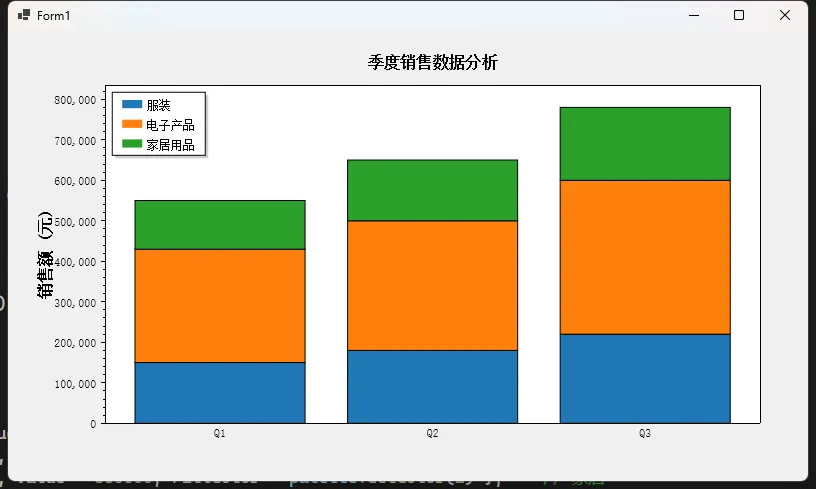

示例二
C#using ScottPlot;
namespace AppScottPlot
{
public partial class Form1 : Form
{
public Form1()
{
InitializeComponent();
}
private void Form1_Load(object sender, EventArgs e)
{
ScottPlot.Plot myPlot = formsPlot1.Plot;
myPlot.Font.Set("SimSun");
// 设置调色板
ScottPlot.Palettes.Category10 palette = new();
// 创建堆叠柱状图数据
ScottPlot.Bar[] bars =
{
// 第一季度堆叠柱状图
new() { Position = 1, ValueBase = 0, Value = 150000, FillColor = palette.GetColor(0) }, // 服装
new() { Position = 1, ValueBase = 150000, Value = 430000, FillColor = palette.GetColor(1) }, // 电子
new() { Position = 1, ValueBase = 430000, Value = 550000, FillColor = palette.GetColor(2) }, // 家居
// 第二季度堆叠柱状图
new() { Position = 2, ValueBase = 0, Value = 180000, FillColor = palette.GetColor(0) }, // 服装
new() { Position = 2, ValueBase = 180000, Value = 500000, FillColor = palette.GetColor(1) }, // 电子
new() { Position = 2, ValueBase = 500000, Value = 650000, FillColor = palette.GetColor(2) }, // 家居
// 第三季度堆叠柱状图
new() { Position = 3, ValueBase = 0, Value = 220000, FillColor = palette.GetColor(0) }, // 服装
new() { Position = 3, ValueBase = 220000, Value = 600000, FillColor = palette.GetColor(1) }, // 电子
new() { Position = 3, ValueBase = 600000, Value = 780000, FillColor = palette.GetColor(2) }, // 家居
};
// 添加堆叠柱状图
myPlot.Add.Bars(bars);
// 配置图例
myPlot.Legend.IsVisible = true;
myPlot.Legend.Alignment = Alignment.UpperLeft;
myPlot.Legend.ManualItems.Add(new() { LabelText = "服装", FillColor = palette.GetColor(0) });
myPlot.Legend.ManualItems.Add(new() { LabelText = "电子产品", FillColor = palette.GetColor(1) });
myPlot.Legend.ManualItems.Add(new() { LabelText = "家居用品", FillColor = palette.GetColor(2) });
// 设置季度标签
Tick[] ticks = {
new(1, "Q1"),
new(2, "Q2"),
new(3, "Q3"),
};
myPlot.Axes.Bottom.TickGenerator = new ScottPlot.TickGenerators.NumericManual(ticks);
myPlot.Axes.Bottom.MajorTickStyle.Length = 0;
// 设置Y轴标签
myPlot.Axes.Left.Label.Text = "销售额 (元)";
// 设置标题
myPlot.Title("季度销售数据分析", 16);
// 隐藏网格并设置边距
myPlot.HideGrid();
myPlot.Axes.Margins(bottom: 0);
formsPlot1.Refresh();
}
}
}
实际应用场景
这种堆叠图特别适合用于：
- 比较不同类别在不同组别下的数据
- 展示时间序列数据的多个维度
- 展示销售数据的不同产品类别
- 分析不同时期的数据分布
总结
ScottPlot提供了灵活且强大的API来创建堆叠图。通过合理配置Position和分组，可以创建出清晰易读的数据可视化图表。配合颜色、图例和标签的设置，能够制作出专业的数据展示效果。
