引言

ML.NET是微软开发的开源机器学习框架,让.NET开发者能够直接在.NET应用程序中集成机器学习功能。本文将详细介绍如何使用ML.NET实现图像分类,包括环境搭建、数据准备、模型训练等完整流程。

环境准备

Visual Studio 2022
.NET 6.0或更高版本

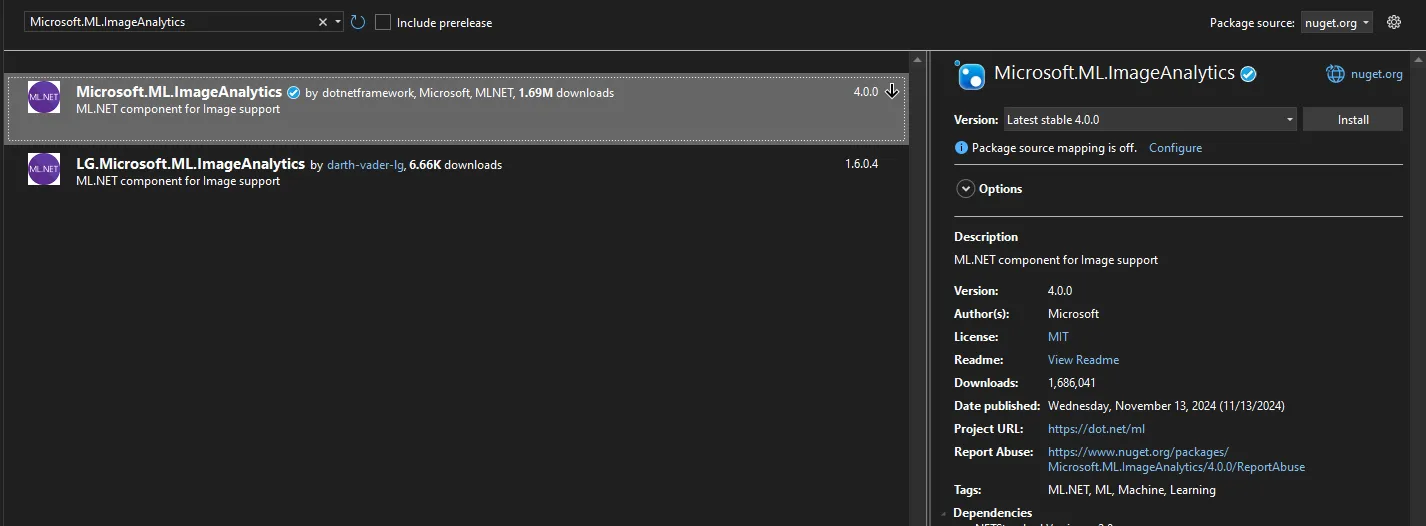

需要安装的NuGet包:
- Microsoft.ML
- Microsoft.ML.Vision
- Microsoft.ML.ImageAnalytics
- SciSharp.TensorFlow.Redist (版本2.3.1)

项目结构

C#
ImageClassification/
├── Program.cs
├── assets/           # 存放训练图片
│   ├── CD/          # 有裂缝的图片
│   └── UD/          # 无裂缝的图片
└── workspace/        # 存放模型文件

代码实现

1. 创建数据模型类

C#
// 原始图像数据类
public class ImageData
{
    public string ImagePath { get; set; }
    public string Label { get; set; }
}

ImageData 类是用来表示和存储图像的基本信息的数据结构，主要用于数据加载和预处理阶段。它包含两个关键属性：

ImagePath

存储图像文件的完整路径
用于后续加载和访问图像文件
是一个字符串类型的属性

Label

存储图像的分类标签/类别
表示图像所属的类别（如示例中的"有裂缝"或"无裂缝"）
是一个字符串类型的属性

主要用途：

数据加载：在从目录加载图像数据时，用于初步组织和存储图像信息
数据组织：将文件系统中的图像与其对应的分类标签关联起来

C#
// 模型输入类
public class ModelInput
{
    public byte[] Image { get; set; }
    public UInt32 LabelAsKey { get; set; }
    public string ImagePath { get; set; }
    public string Label { get; set; }
}

Image (byte[] 类型)
- 存储图像的字节数组表示
- 这是模型训练和预测所必需的输入格式
- 模型需要这种类型的图像数据来进行训练
LabelAsKey (UInt32 类型)
- 是 Label 的数值表示形式
- 将分类标签转换为数值形式，因为机器学习模型要求输入采用数值格式
ImagePath (string 类型)
- 存储图像的完整路径
- 用于方便访问原始图像文件
Label (string 类型)
- 图像所属的类别
- 这是需要预测的目标值
- 用于训练时的标签信息

重要说明：

在实际训练和预测中，只有 Image 和 LabelAsKey 这两个属性被用于模型训练和预测
ImagePath 和 Label 属性主要是为了方便访问和追踪原始数据，不直接参与模型计算
这个类是连接原始图像数据和模型训练需求的桥梁，将各种必要的信息整合在一起

C#
// 模型输出类
public class ModelOutput
{
    public string ImagePath { get; set; }
    public string Label { get; set; }
    public string PredictedLabel { get; set; }
}

ImagePath (string 类型)
- 存储图像的完整文件路径
- 用于追踪和引用原始图像文件
Label (string 类型)
- 存储图像的原始/真实类别标签
- 这是图像实际应该属于的类别
PredictedLabel (string 类型)
- 存储模型预测的类别标签
- 这是模型通过分析图像后预测出的类别

重要说明：

在实际预测过程中，只有 PredictedLabel 是必需的，因为它包含模型的预测结果
ImagePath 和 Label 属性主要用于评估和验证目的，方便比较预测结果与实际标签的差异

2. 图像加载工具方法

C#
private static IEnumerable<ImageData> LoadImagesFromDirectory(string folder, bool useFolderNameAsLabel = true)
{
    var files = Directory.GetFiles(folder, "*", searchOption: SearchOption.AllDirectories);

    foreach (var file in files)
    {
        if ((Path.GetExtension(file) != ".jpg") && (Path.GetExtension(file) != ".png"))
            continue;

        var label = Path.GetFileName(file);
        if (useFolderNameAsLabel)
            label = Directory.GetParent(file).Name;
        else
        {
            for (int index = 0; index < label.Length; index++)
            {
                if (!char.IsLetter(label[index]))
                {
                    label = label.Substring(0, index);
                    break;
                }
            }
        }

        yield return new ImageData()
        {
            ImagePath = file,
            Label = label
        };
    }
}

3. 主程序实现

C#
class Program
{
    static void Main(string[] args)
    {
        // 初始化ML.NET环境
        MLContext mlContext = new MLContext();

        // 设置路径
        var projectDirectory = Path.GetFullPath(Path.Combine(AppContext.BaseDirectory, "../../../"));
        var workspaceRelativePath = Path.Combine(projectDirectory, "workspace");
        var assetsRelativePath = Path.Combine(projectDirectory, "assets");

        // 加载数据
        IEnumerable<ImageData> images = LoadImagesFromDirectory(folder: assetsRelativePath, useFolderNameAsLabel: true);
        IDataView imageData = mlContext.Data.LoadFromEnumerable(images);
        IDataView shuffledData = mlContext.Data.ShuffleRows(imageData);

        // 数据预处理
        var preprocessingPipeline = mlContext.Transforms.Conversion.MapValueToKey(
            inputColumnName: "Label",
            outputColumnName: "LabelAsKey")
        .Append(mlContext.Transforms.LoadRawImageBytes(
            outputColumnName: "Image",
            imageFolder: assetsRelativePath,
            inputColumnName: "ImagePath"));

        IDataView preProcessedData = preprocessingPipeline
            .Fit(shuffledData)
            .Transform(shuffledData);

        // 数据集分割
        var trainSplit = mlContext.Data.TrainTestSplit(data: preProcessedData, testFraction: 0.3);
        var validationTestSplit = mlContext.Data.TrainTestSplit(trainSplit.TestSet);

        // 配置训练选项
        var classifierOptions = new ImageClassificationTrainer.Options()
        {
            FeatureColumnName = "Image",
            LabelColumnName = "LabelAsKey",
            ValidationSet = validationTestSplit.TrainSet,
            Arch = ImageClassificationTrainer.Architecture.ResnetV2101,
            MetricsCallback = (metrics) => Console.WriteLine(metrics),
            TestOnTrainSet = false,
            ReuseTrainSetBottleneckCachedValues = true,
            ReuseValidationSetBottleneckCachedValues = true,
            WorkspacePath = workspaceRelativePath
        };

        // 定义训练管道
        var trainingPipeline = mlContext.MulticlassClassification.Trainers
            .ImageClassification(classifierOptions)
            .Append(mlContext.Transforms.Conversion.MapKeyToValue("PredictedLabel"));

        // 训练模型
        Console.WriteLine("*** 开始训练模型 ***");
        ITransformer trainedModel = trainingPipeline.Fit(trainSplit.TrainSet);

        // 进行预测
        ClassifySingleImage(mlContext, validationTestSplit.TestSet, trainedModel);
        ClassifyImages(mlContext, validationTestSplit.TestSet, trainedModel);
    }
}

数据预处理说明

第一步：标签转换

C#
mlContext.Transforms.Conversion.MapValueToKey(
    inputColumnName: "Label",
    outputColumnName: "LabelAsKey")


- 将字符串类型的标签("Label")转换为数值类型("LabelAsKey")
- 例如："CD" -> 0, "UD" -> 1
- 这是必需的，因为机器学习模型需要数值形式的标签
- 输入是 ImageData 类中的 Label 属性
- 输出存储在 ModelInput 类的 LabelAsKey 属性中

2. 第二步：图像加载

C#
mlContext.Transforms.LoadRawImageBytes(
    outputColumnName: "Image",
    imageFolder: assetsRelativePath,
    inputColumnName: "ImagePath")


- 将图像文件转换为字节数组格式
- `outputColumnName: "Image"`: 输出到 ModelInput 类的 Image 属性
- `imageFolder: assetsRelativePath`: 指定图像文件所在的根目录
- `inputColumnName: "ImagePath"`: 使用 ImageData 类中的 ImagePath 属性

配置训练选项

FeatureColumnName = "Image"
- 指定用作模型输入的列名
- 这里使用"Image"列，它包含图像的字节数组数据
LabelColumnName = "LabelAsKey"
- 指定要预测的目标值列名
- 使用"LabelAsKey"列，它是标签的数值表示形式
ValidationSet = validationTestSplit.TrainSet
- 指定用于验证的数据集
- 用于在训练过程中评估模型性能
Arch = ImageClassificationTrainer.Architecture.ResnetV2101
- 指定使用的预训练模型架构
- 这里使用 ResNet v2 的101层变体
- ResNet是一个预训练模型，可以将图像分为1000个类别
MetricsCallback = (metrics) => Console.WriteLine(metrics)
- 用于在训练过程中跟踪和显示训练指标
- 通过控制台输出训练进度和性能指标
TestOnTrainSet = false
- 设置是否在训练集上测试模型
- false表示不在训练集上测试，避免过拟合
ReuseTrainSetBottleneckCachedValues = true
- 是否重用训练集的瓶颈层计算结果
- true表示缓存并重用这些值，可以显著减少训练时间
- 适用于训练数据不变但需要调整其他参数的情况
ReuseValidationSetBottleneckCachedValues = true
- 是否重用验证集的瓶颈层计算结果
- 与上面类似，但作用于验证数据集
WorkspacePath = workspaceRelativePath
- 指定存储工作文件的目录路径
- 用于保存计算的瓶颈值和模型的.pb版本
- 便于后续重用和模型部署

这些参数的配置对模型的训练效果和效率有重要影响，可以根据具体需求调整这些参数来优化模型性能。

定义训练管道

图像分类训练器

C#
mlContext.MulticlassClassification.Trainers.ImageClassification(classifierOptions)


- 使用多分类分类器进行图像分类
- 基于之前定义的 classifierOptions 配置
- 使用迁移学习方法，基于预训练的 ResNet 模型
- 主要功能：
    - 提取图像特征
    - 训练分类器
    - 生成预测模型

2. 预测标签转换

C#
.Append(mlContext.Transforms.Conversion.MapKeyToValue("PredictedLabel"))


- 将模型输出的数值预测结果转换回原始标签
- 与前面的 MapValueToKey 操作相反
- 例如：将 0 转回 "CD"，1 转回 "UD"
- 确保最终输出是人类可读的标签

整个训练管道的工作流程：

接收预处理后的数据（图像字节数组和数值标签）
通过深度学习模型进行特征提取和分类
将数值预测结果转换为原始标签类别
输出最终的分类结果

4. 预测方法实现

C#
private static void ClassifySingleImage(MLContext mlContext, IDataView data, ITransformer trainedModel)
{
    var predictionEngine = mlContext.Model.CreatePredictionEngine<ModelInput, ModelOutput>(trainedModel);
    var image = mlContext.Data.CreateEnumerable<ModelInput>(data, reuseRowObject: true).First();
    var prediction = predictionEngine.Predict(image);

    Console.WriteLine($"单张图片分类结果:");
    Console.WriteLine($"图片: {Path.GetFileName(prediction.ImagePath)}");
    Console.WriteLine($"实际类别: {prediction.Label}");
    Console.WriteLine($"预测类别: {prediction.PredictedLabel}");
}

private static void ClassifyImages(MLContext mlContext, IDataView data, ITransformer trainedModel)
{
    IDataView predictionData = trainedModel.Transform(data);
    var predictions = mlContext.Data.CreateEnumerable<ModelOutput>(predictionData, reuseRowObject: true)
        .Take(10);

    Console.WriteLine("\n批量图片分类结果:");
    foreach (var prediction in predictions)
    {
        Console.WriteLine($"图片: {Path.GetFileName(prediction.ImagePath)}");
        Console.WriteLine($"实际类别: {prediction.Label}");
        Console.WriteLine($"预测类别: {prediction.PredictedLabel}\n");
    }
}

5.执行

训练速度比较慢

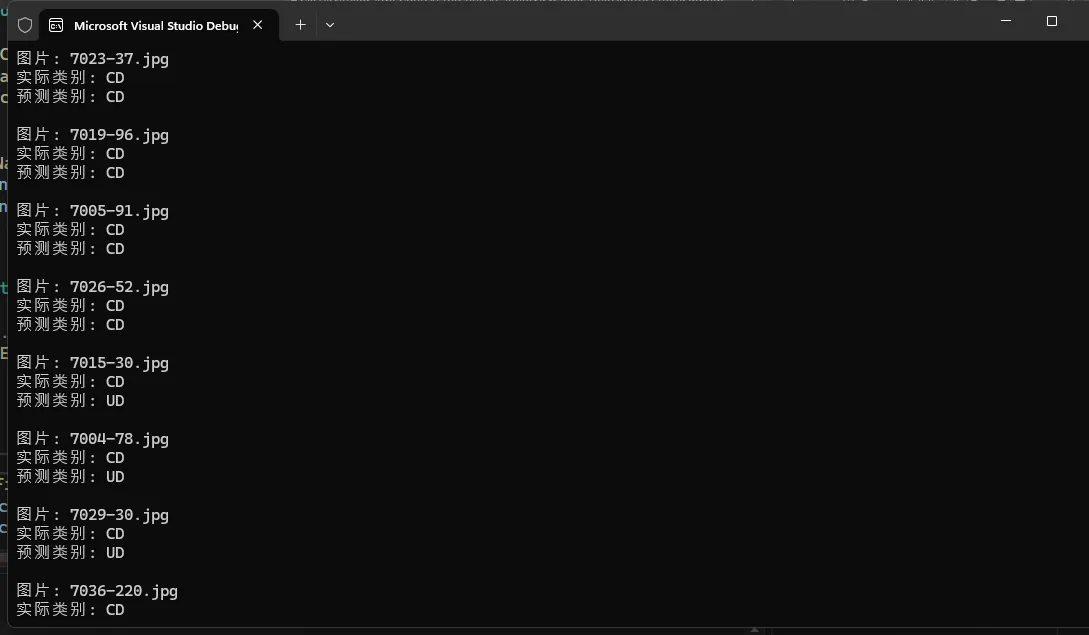

实际与预测都是CD

这里会发现预测与实际是有出入的。

模型优化建议

增加训练数据量: 收集更多的样本数据可以提高模型的泛化能力。
数据增强:
- 对现有图片进行旋转、翻转、缩放等操作
- 调整亮度、对比度
- 添加噪声
调整超参数:
- 增加训练轮数(Epoch)
- 调整学习率
- 尝试不同的批次大小
使用不同的预训练模型:
- ResNet不同版本
- Inception
- MobileNet

总结

本文详细介绍了如何使用ML.NET实现图像分类功能。通过使用迁移学习和预训练模型,我们可以快速构建高质量的图像分类应用。ML.NET提供了简单易用的API,让.NET开发者能够方便地将机器学习集成到应用程序中。

希望这篇教程对您有所帮助。如果您有任何问题,欢迎讨论交流。
