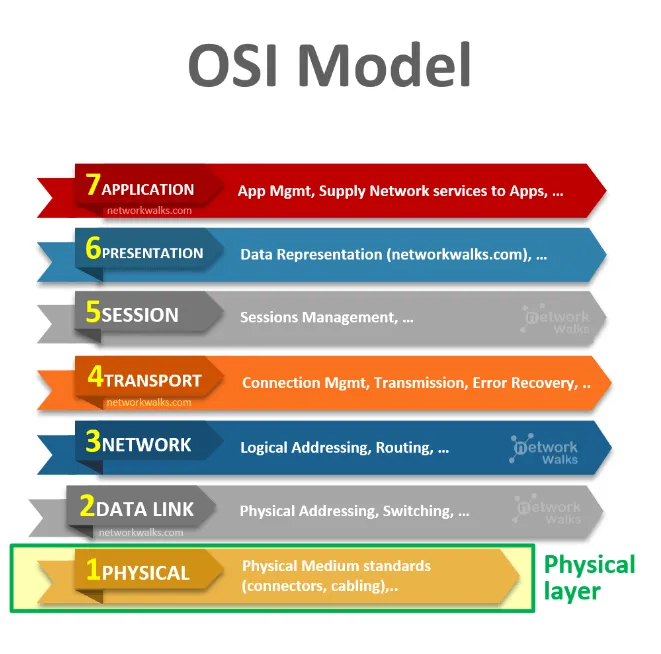

串口通信作为设备间数据交互的重要方式，由于其构造简单、成本低廉以及使用方便，在工业控制、嵌入式系统、计算机外设连接等领域得到广泛应用。本篇文章旨在对串口通信的物理层进行深入解析，详述其硬件构成、引脚定义、信号电平、波特率设置以及常见协议（如RS-232、TTL与RS-485）的差异与联系，同时结合实际工程案例进行讨论，为具备一定工程背景的读者提供系统、全面的参考。

串口通信基本原理与硬件构成

串口通信的基本概念

串口通信（Serial Communication）是指在设备间通过数据线和接地信号按位（bit）依次传输数据的一种通信方式。该方式通常只需使用三根主要信号线：发送线（TXD）、接收线（RXD）以及地线（GND）。这种传输方式因其线路简单、成本低和传输距离较长而被广泛采用。

硬件构成与物理接口

在串口通信的硬件构成中，以下几个部分尤为关键：

基本通信线：
- TXD（发送线）： 负责将数据从设备传输至对端；
- RXD（接收线）： 负责接收来自对端的数据；
- GND（地线）： 作为共同的电压参考，确保信号的正确传输。
接口形式：

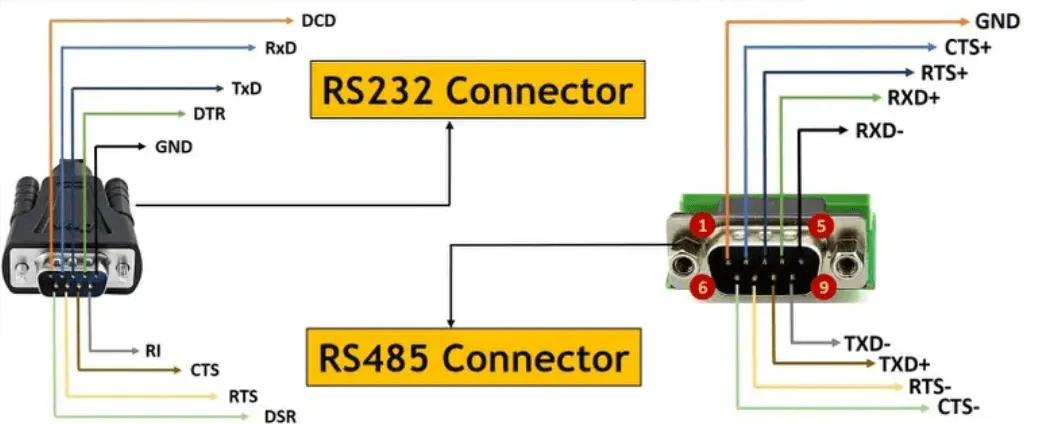

串口通信常见的接口形式包括传统的DB-9和DB-25连接器。这些连接器在物理形状、针数以及针脚分布上有所差异。例如，RS-232标准通常使用DB-9或DB-25接口，其中各引脚有专门定义的信号功能，如TXD、RXD以及用于流控的RTS、CTS等信号。
插头类型：

常提到的“母头”和“公头”。其中，“母头”泛指带有孔状结构的接头（针位置按一定顺序排列），而“公头”指带针状结构的接头，用于连接到对应的插座中。

硬件扩展与接口转换技术

在实际应用中，串口通信不仅限于原生的串口，还常常需要通过USB转串口、TTL转RS-232等方式实现不同设备间的互联。例如，市面上常见的USB转TTL模块便是利用PL2303和CP2102等芯片，将USB接口转换为TTL电平的串口，从而满足现代计算机与嵌入式设备之间的通信需求。

此外，为了实现RS-232与TTL信号之间的电平转换，工程师常使用MAX232或类似芯片，这类芯片能够将TTL级别（0V与3.3V/5V）的信号转换为RS-232所要求的正负电平（通常为±3V到±15V）。

串口引脚详解

基本引脚功能解析

串口接口在数据传输过程中需要不同的引脚支持，常见的引脚及其功能如下：

TXD（发送数据）： 负责从设备端输出数据给对端；
RXD（接收数据）： 负责接收来自对端设备的数据信号；
GND（地线）： 提供统一的参考电位，保证信号传输的稳定性；
RTS（请求发送）与CTS（清除发送）： 用于硬件流控，以保证在数据传输过程中不会因为缓存溢出而导致丢包。

RS-232接口的详细引脚定义

RS-232接口依据不同的连接器类型（DB-9或DB-25）定义了多个引脚，其详细功能如下（仅以DB-9为例）：

引脚编号	信号功能	描述
1	接地（GND）	作为电路的公共参考地
2	TXD（发送数据）	从数据终端设备发出数据至数据通信设备
3	RXD（接收数据）	从数据通信设备接收数据到数据终端设备
4	DTR（数据终端准备）	表示数据终端设备已就绪，可进行数据传送
5	信号地	提供额外的接地支持
6	DSR（数据设备就绪）	表示数据通信设备已就绪
7	RTS（请求发送）	数据终端设备请求发送数据信号
8	CTS（清除发送）	数据通信设备答复数据终端设备，可以开始发送数据
9	RI（振铃指示）	用于指示远端设备的振铃状态，多用于调制解调器连接

上述表格展示了DB-9接口中各引脚的功能描述，其中RTS/CTS等信号对于全双工数据传输和流控显得尤为重要。

TTL级别接口的引脚安排

与RS-232相比，TTL接口通常只涉及最基本的引脚，如TXD、RXD和GND。TTL信号直接来自于微控制器或数字芯片，其特点是使用低电压（0V至3.3V或5V）表示逻辑状态，因而引脚定义上更加简单，并主要应用于板内或短距离的数据传输。

通信电平与信号标准

串口通信物理层最核心的一个部分就是信号电平标准，不同标准之间的差别决定了信号传输的距离、抗干扰能力以及与其他系统的兼容性。

TTL信号标准

TTL（晶体管-晶体管逻辑）信号是嵌入式系统和单片机内部常见的电平标准，其主要特点包括：

电压范围：

逻辑高电平：通常为3.3V或5V；

逻辑低电平：0V（接近于0V）。
抗干扰能力：

TTL信号由于其电平幅度较小，抗干扰能力较差，适用于板内局部通信或较短距离传输。
应用场景：

主要用于数据传输速度较高、线路设计简单的内部通信系统，通常直接与微控制器的I/O口相连接。

RS-232信号标准

RS-232由美国电子工业协会(EIA)制定，最初作为计算机与外围设备（如调制解调器、鼠标等）的标准接口，其电平特点如下：

电压范围：
- 逻辑高（“1”状态，标记）：通常采用负电压范围，如-3V到-15V；
- 逻辑低（“0”状态，空格）：通常采用正电压范围，如+3V到+15V。
抗干扰能力与传输距离：

由于RS-232具有较大的电压摆幅和双极性设计，其抗干扰能力相对较好，但传输速率有限，且标准规定的最大传输距离约为15米。
信号逻辑反转：

与TTL相比较，RS-232中逻辑定义存在反转现象，即低电压代表逻辑“1”，高电压代表逻辑“0”。

RS-485信号标准

RS-485是一种适用于工业环境的差分信号传输标准，采用平衡驱动和差分接收技术，其关键特点包括：

差分传输：

RS-485不依赖单端电压，而是利用两根线之间的电压差来表达逻辑状态，典型表现为：
- 逻辑高：两线间电压差为+2V至+6V；
- 逻辑低：两线间电压差为-6V至-2V。
抗干扰性：

差分信号的设计使得RS-485具有非常优秀的抗共模干扰能力，适合长距离和多点（最多128个节点）通信应用。
通信方式：

RS-485通常工作在半双工模式下，即发送与接收不能同时进行，但由于其物理层设计，可以实现更复杂的网络拓扑。

电平标准对比表

下面的表格对比了TTL、RS-232和RS-485三种电平标准在关键参数上的差异：

参数	TTL	RS-232	RS-485
逻辑电平	逻辑高：3.3V/5V 逻辑低：0V	逻辑低：+3V~+15V 逻辑高：-3V~-15V	采用差分信号：逻辑高：+2V~+6V 逻辑低：-6V~-2V
抗干扰能力	较弱	中等	优秀
传输距离	适用于板内或短距离通信	最大约15米	可达3000-4000米
应用场景	嵌入式、板级数据传输	个人计算机、外围设备连接	工业自动化、多点长距离数据传输

以上对比表清晰展示了不同电平标准在设计理念和应用场景上的差异，有助于工程师根据实际需求选择合适的接口标准.

通信速率与波特率分析

波特率的概念与计算

波特率是串口通信中衡量数据传输速率的关键参数，表示每秒传输的码元数。

计算公式为：

波特率 = 比特率 ÷ 每个信号状态所代表的位数。

例如，在常见的异步串口通信中，每传送一个字节（8位数据）通常还会附加1位起始位和1位停止位，实际上每个字节占用10位传输。这意味着如果波特率为9600，实际上每秒可以传输960字节的数据。

速率与系统稳定性的关系

波特率决定了串口的传输速度，但同时也对通信的稳定性提出了要求。常见观点有：

较高波特率的优点：

数据传输速度快，适合数据量较大的应用场景。
较高波特率的缺点：

在长距离传输或存在较大噪声环境下，信号传输过程中更容易因采样误差、计时误差而导致数据出错，因此可能需要采取校验和重传机制来保证通信可靠性。
匹配性要求：

发送与接收双方必须严格匹配波特率，否则将产生同步问题，导致数据解析失败。

常见波特率设置

在实际应用中，不同设备、应用领域及不同接口标准对波特率的要求有所不同。下表列举了常见的波特率及其应用场景：

波特率（bps）	应用场景	备注
2400	低速、低数据量传输，如简单传感器数据传输	对稳定性要求较高
4800	基本传输需求	常用于简单报警系统
9600	最普遍的串口通信	适用大部分应用场景
19200	数据量稍大、对响应时延要求较低的系统
38400	中速数据传输，如微型设备通信
57600	高速数据传输
115200	高速、高数据量场景	常用于调试及高速外设通信
>115200	部分微控制器支持更高速度，但易引发误差	实际使用中需平衡成本与信号完整性

从表中可以看出，9600、19200、38400、57600及115200等是串口通信中最常用的波特率设置，而具体的选择需要考虑系统设计、数据传输距离以及抗干扰能力。

波特率对系统性能的影响

设置较高波特率不仅能够实现更快的数据传输速率，同时也会对硬件设计提出更高要求：

时钟精度要求：

收发双方需要生成稳定精确的时钟信号，以确保每个位的准确采样；高波特率下微小的时钟漂移都可能导致数据误判。
信号完整性：

高频率传输下，线路上的电容、电感等因素可能拖慢信号上升或下降时间，从而引入干扰，影响系统稳定性。
硬件成本：

较高的波特率需要更优质的传输介质及专用的缓冲电路来减小误差，可能导致成本上升。

结合软件对串口数据协议的处理，人们往往需要平衡传输速度与系统的稳定性，设计时同时考虑参数设置及误差校正策略。

不同串口协议对比（RS-232、TTL、RS-485）

协议基本原理差异

尽管RS-232、TTL与RS-485均属于串口通信体系，但它们在物理层实现、信号电平和传输方式上存在明显差异：

RS-232：

采用单端传输方式，利用正负电压来表示逻辑状态，适合点对点链接；其传输距离有限（约15米），但抗噪能力得益于较大的电平摆幅。
TTL：

直接用于数字电路或板内通信，因其电压范围相对较低（0V和3.3V/5V），适用于设备内部数据传输；但抗干扰能力较弱，传输距离较短。
RS-485：

采用差分信号传输技术，极大提高了抗干扰能力和长距离传输效果，是工业自动化系统中常见的接口标准；支持多点连接，但一般工作在半双工模式下。

不同接口的优缺点对比

下面的对比表详细列出了RS-232、TTL和RS-485在多项关键指标上的差别：

项目	TTL	RS-232	RS-485
信号电平	0V（逻辑低）；3.3V/5V（逻辑高）	逻辑低：+3V~+15V；逻辑高：-3V~-15V	差分信号：逻辑高：+2V~+6V；逻辑低：-6V~-2V
传输距离	板级或短距离通信	最远约15米	可达3000-4000米
抗干扰能力	较弱	中等	优秀
支持设备数量	点对点通信	单一对一全双工通信	多点（高达128个节点）
典型应用场景	数字电路内部或近距离设备通信	PC与外设、调制解调器连接	工业自动化、长距离监控系统

以上对比清晰总结了不同接口标准在工程应用中的优势与局限，为工程师在设计通信系统时提供了重要参考。

工程案例中的接口选择

在实际工程中，如何选择合适的接口要根据以下几点进行决策：

传输距离：
- 短距离内部数据传输通常采用TTL标准。
- 点对点外设连接一般选择RS-232。
- 长距离与多节点联网则推荐采用RS-485。
抗干扰要求：
- 工业现场环境干扰较大时，RS-485由于差分传输优势，将更具优势。
- 对于一般办公环境，RS-232即可满足要求。
硬件兼容性：
- 设备间信号不匹配时需要电平转换，例如使用MAX232将TTL信号转换为RS-232标准信号。

应用实例中，很多嵌入式设计采用串口进行调试和数据传输，在毫不改变底层协议的前提下，通过外接USB转TTL或TTL转RS-232模块，实现了不同设备之间的有效通信。

电平转换电路及其关键芯片

电平转换的必要性

由于不同串口协议在电平定义上存在显著差异，例如TTL电平和RS-232电平在数值上和逻辑定义上均不兼容，因此当不同设备需要互联时，必须采用电平转换电路来进行信号匹配。

例如直接将TTL信号接入RS-232设备不仅无法实现正确数据识别，还可能因为电压不匹配而损坏电路。

常见转换芯片

在电平转换中，工程师常用的芯片有：

MAX232芯片：

用于TTL与RS-232信号之间的双向转换，可以将TTL逻辑电平（0V与+5V）转换为RS-232要求的±电平，同时实现信号反转。该芯片内置电荷泵，可从单一供电电源生成所需的正负电压。
USB转串口芯片：

如FT232、CP2102和PL2303芯片，专用于将USB信号转换为TTL串口信号，常见于PC与嵌入式设备之间的通信连接中，具有体积小、接口稳定等优点。
其他转换器：

在RS-485应用中，也存在专门将TTL信号转换为差分信号的芯片，确保在长距离传输过程中保持信号的完整性与抗干扰性。

转换电路示意图

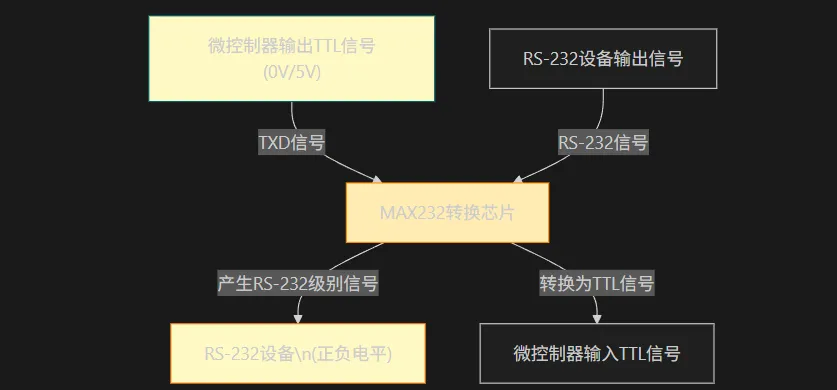

下图直观展示了典型的TTL至RS-232信号转换电路的连接流程：

图 1：TTL信号与RS-232信号电平转换流程图

该流程图说明了如何通过MAX232芯片实现微控制器（TTL信号）与RS-232设备之间的双向信号转换，从而确保设备间数据通信正常进行。

系统实例与工程案例分析

嵌入式系统中的串口通信

在嵌入式系统设计中，串口通信通常用于系统调试、传感器数据采集以及外设控制。实际工程中，开发者常利用单片机内部的UART模块实现串行数据传输，通过简单的TX、RX、GND连线完成设备间的数据交互。例如，Arduino开发板上的串口通信即基于TTL标准，其接口直接与微控制器I/O进行连接，当需要连接RS-232设备时，则必须通过外接MAX232模块完成电平转换。

工业自动化中的RS-485应用

在工业自动化领域，RS-485因其优秀的抗干扰能力和长距离传输特性而被大量应用于多节点网络中。典型应用包括传感器网络、PLC数据采集及分布式控制系统。在一个典型的RS-485网络中，多台设备通过共用两根差分信号线进行通信，每个设备使用专用的收发器以确保数据能够在恶劣的电磁环境中正常传输。

接口选择与实际案例分析

实际工程设计时，接口选择往往需要考虑如下因素：

数据传输距离：

内部板级通信建议用TTL接口；面对较长距离或工业环境，则采用RS-232或RS-485。
设备互操作性：

当系统中同时存在TTL、RS-232与RS-485设备时，需通过相应转换电路保证信号电平匹配。

例如，在一个自动监控系统中，中央控制器可能使用TTL电平，而各个外围采集模块可能通过RS-232或RS-485连接，通过MAX232或差分转换器完成电平转换，从而实现整个系统的稳定通信。
工程实例：

某工业仪表监控系统采用RS-485总线连接多台传感器，通信距离超过1000米。系统设计时，通过正确配置线路及选择适当的波特率（如115200bps）确保数据在长距离传输下依然准确，同时采用差分信号大大提高了抗干扰能力，在同一总线上最多连接128个传感器节点，有效实现了分布式数据采集与处理。

工程项目的实际调试经验

在具体项目调试过程中，工程师需要重点关注以下几个方面：

连接正确性：

TX与RX必须交叉连接，同时确保所有设备共用一个稳定的地线，避免因电位差异产生数据误差。
波特率匹配：

确保发送设备及接收设备严格按照相同波特率工作。常见错误如串口配置不一致会导致数据错乱，应在调试阶段反复校验。
电平转换模块选择：

根据设备电压要求选择合适的转换芯片。如TTL直连时无需转换，而RS-232连接时则必需使用MAX232等电平转换器，避免直接连接造成设备损坏。
硬件抗干扰设计：

在工业环境中，选用屏蔽线、适当布线以及增加滤波电路，均能有效提高整个系统在强电磁干扰场景下的稳定性。

下表总结了嵌入式与工业系统设计中串口通信调试时常遇到的问题及对应解决措施：

问题描述	可能原因	解决措施
数据传输不稳定	波特率设置不匹配；信号电平噪声干扰	校对发送接收双方参数；使用屏蔽线和滤波电路
设备损坏	信号电平直连不匹配（TTL与RS-232直接连接）	接入专用电平转换芯片（如MAX232）
数据采集错误	接线错误，TX与RX未交叉；地线连接不充分	检查并确保TX与RX正确交叉；所有设备统一接地
多点通信冲突	RS-485未设置合适的终端电阻	设置适当的终端匹配电阻（120Ω），防止信号反射

表 2：嵌入式及工业串口通信调试中常见问题与解决对策

此表归纳了在不同场景下由于配置与物理连接问题引起的通信故障及应对策略，是工程项目中参考的重要内容.

结论

串口通信作为经典且成熟的数据传输方式，长期以来在各种系统中占据重要地位。本文从硬件构成、引脚定义、信号电平及波特率设置等多个角度，对串口通信的物理层进行了全方位解析，并结合RS-232、TTL及RS-485等多种标准进行了对比分析。

未来，随着物联网与智能工业的不断发展，对串口通信的要求将更加严苛。如何在保证传输速率及稳定性的基础上提升抗干扰能力，如何通过新型电平转换与信号处理技术实现跨平台兼容应用，将成为工程师不断探索的方向。同时，新型接口（如USB和PCIe等高速串行接口）的发展，也在一定程度上推动了传统串口通信技术的革新与应用拓展。
