模板匹配是计算机视觉中一种常用的图像处理技术，用于在大图像中查找与模板图像相似的区域。本文将介绍如何使用 OpenCvSharp 库在 C# WinForms 应用程序中实现模板匹配功能。

1. 项目概述

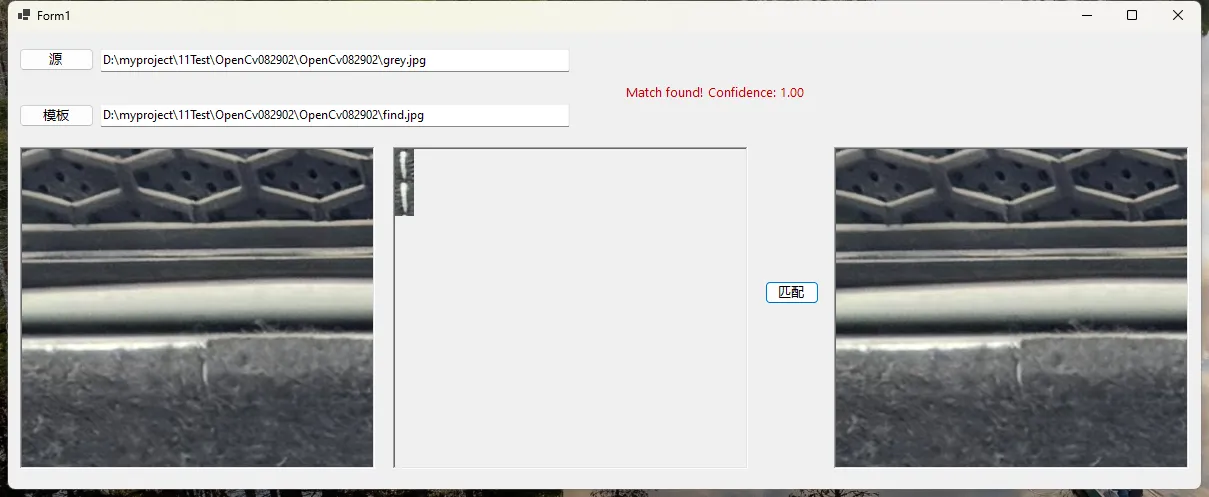

我们将创建一个 WinForms 应用程序，允许用户选择源图像和模板图像，然后执行模板匹配操作。应用程序将显示匹配结果，包括在源图像上标记匹配位置和显示匹配置信度。

2. 环境设置

首先，确保您的项目中已安装以下 NuGet 包：

OpenCvSharp4
OpenCvSharp4.runtime.win
OpenCvSharp4.Extensions (这里有可能需要更新新的System.Drawing.Common)

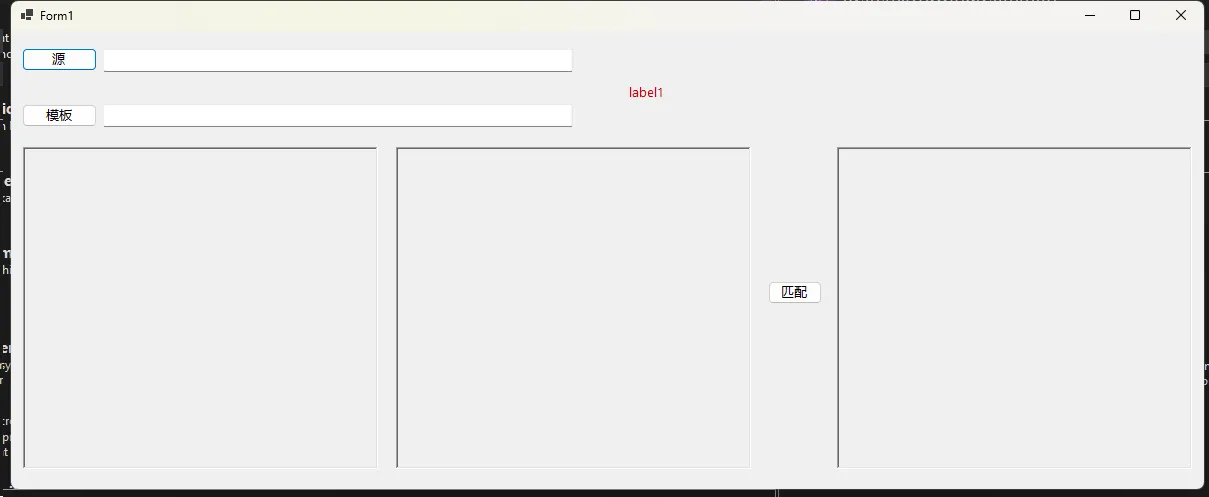

3. 用户界面设计

4. 核心功能实现

4.1 选择图像

我们使用 OpenFileDialog 来允许用户选择源图像和模板图像：

C#
private void btnSelectSource_Click(object sender, EventArgs e)
{
    using (OpenFileDialog openFileDialog = new OpenFileDialog())
    {
        openFileDialog.Filter = "Image files (*.png;*.jpg;*.jpeg;*.bmp)|*.png;*.jpg;*.jpeg;*.bmp|All files (*.*)|*.*";
        if (openFileDialog.ShowDialog() == DialogResult.OK)
        {
            sourcePath = openFileDialog.FileName;
            txtSourcePath.Text = sourcePath;
            pictureBoxSource.Image = System.Drawing.Image.FromFile(sourcePath);
        }
    }
}

4.2选取模块

C#
private void btnSelectTemplate_Click(object sender, EventArgs e)
{
    using (OpenFileDialog openFileDialog = new OpenFileDialog())
    {
        openFileDialog.Filter = "Image files (*.png;*.jpg;*.jpeg;*.bmp)|*.png;*.jpg;*.jpeg;*.bmp|All files (*.*)|*.*";
        if (openFileDialog.ShowDialog() == DialogResult.OK)
        {
            templatePath = openFileDialog.FileName;
            txtTemplatePath.Text = templatePath;
            pictureBoxTemplate.Image = System.Drawing.Image.FromFile(templatePath);
        }
    }
}

4.2 执行模板匹配

模板匹配的核心逻辑在 btnMatch_Click 事件处理程序中实现：

C#
private void btnMatch_Click(object sender, EventArgs e)
{
    if (string.IsNullOrEmpty(sourcePath) || string.IsNullOrEmpty(templatePath))
    {
        MessageBox.Show("Please select both source and template images.", "Error", MessageBoxButtons.OK, MessageBoxIcon.Error);
        return;
    }

    using (Mat source = Cv2.ImRead(sourcePath))
    using (Mat template = Cv2.ImRead(templatePath))
    using (Mat result = new Mat())
    {
        Cv2.MatchTemplate(source, template, result, TemplateMatchModes.CCoeffNormed);
        Cv2.MinMaxLoc(result, out _, out double maxVal, out _, out Point maxLoc);

        if (maxVal > 0.8) // 设置一个阈值
        {
            Cv2.Rectangle(source, maxLoc, new Point(maxLoc.X + template.Width, maxLoc.Y + template.Height), Scalar.Red, 2);
            pictureBoxResult.Image = BitmapConverter.ToBitmap(source);
            lblResult.Text = $"Match found! Confidence: {maxVal:F2}";
        }
        else
        {
            lblResult.Text = "No match found.";
        }
    }
}

5. 关键点解析

MatchTemplate 方法：使用 Cv2.MatchTemplate 方法执行模板匹配。我们选择 TemplateMatchModes.CCoeffNormed 作为匹配方法，它提供了 0 到 1 之间的匹配得分。
阈值设置：我们设置了 0.8 的阈值来判断是否找到匹配。这个值可以根据具体应用场景进行调整。
结果可视化：如果找到匹配，我们在源图像上绘制一个矩形来标记匹配位置，并显示匹配置信度。
图像转换：使用 BitmapConverter.ToBitmap 方法将 OpenCV 的 Mat 对象转换为 WinForms 可以显示的 Bitmap 对象。

6. 性能考虑

对于大型图像或实时应用，可能需要考虑性能优化：

使用多线程处理大图像
在匹配之前对图像进行缩放
使用 GPU 加速（OpenCvSharp 支持 CUDA）

7. 结论

通过这个 WinForms 应用程序，我们展示了如何使用 OpenCvSharp 实现模板匹配功能。这种技术在图像处理、对象检测和计算机视觉等领域有广泛应用。通过调整匹配方法和阈值，可以根据具体需求优化匹配效果。

希望这个例子能帮助您理解模板匹配的基本原理和实现方法，并在您的项目中灵活运用这一技术。
