摘要

雷达图（Radar Chart），也被称为蜘蛛图（Spider Chart）或星型图（Star Chart），是一种以多个射线状的轴线延伸出去，形成一个多边形的图表。每个轴线代表一个维度或指标，多边形的顶点表示不同维度或指标的数值。

正文

雷达图在以下场景中常被应用：

1. 比较多个维度的数据：雷达图可以将多个维度的数据可视化，并直观地比较它们之间的差异。例如，在市场调研中，可以使用雷达图来比较不同产品在价格、质量、功能等方面的表现。
2. 显示个体在多个指标上的表现：雷达图可以用来展示个体（如运动员、团队或公司）在多个指标上的表现。例如，在体育竞技中，可以使用雷达图来比较不同运动员在速度、力量、技术等方面的能力。
3. 追踪时间序列数据：雷达图可以用来追踪时间序列数据在不同维度上的变化趋势。例如，在气象学中，可以使用雷达图来显示不同时间点上的气温、湿度、风速等指标的变化情况。

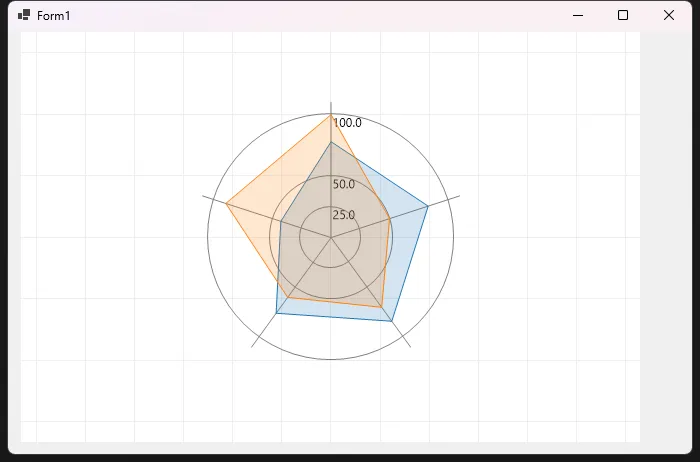

简单例子

C#
private void Form1_Load(object sender, EventArgs e)
{
    var plot = formsPlot1.Plot;
    double[,] values =
    {
         { 78,  83, 84, 76, 43 },
         { 100, 50, 70, 60, 90 }
    };
    plot.AddRadar(values);
    //使得窗口只显示绘图区域，没有其他装饰元素。
    plot.Frameless();
    plot.Grid(enable: true);
    formsPlot1.Refresh();
}

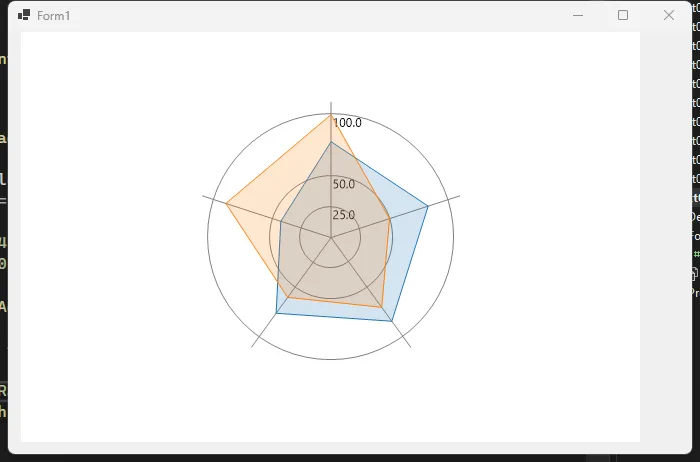

座标轴

C#
private void Form1_Load(object sender, EventArgs e)
{
    var plot = formsPlot1.Plot;
    double[,] values =
    {
         { 78,  83, 84, 76, 43 },
         { 100, 50, 70, 60, 90 }
    };
    var radar = plot.AddRadar(values);
    //不显示grid
    plot.Grid(enable: false);
    //坐标轴设置
    radar.AxisType = RadarAxis.Circle;
    formsPlot1.Refresh();
}

C#
//平滑
radar.Smooth = true;

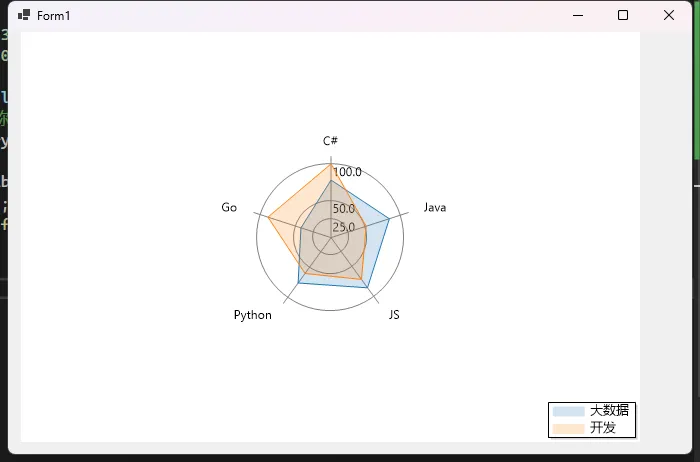

标签显示

C#
private void Form1_Load(object sender, EventArgs e)
{
    var plot = formsPlot1.Plot;
    double[,] values =
    {
         { 78,  83, 84, 76, 43 },
         { 100, 50, 70, 60, 90 }
    };
    var radar = plot.AddRadar(values);
    //每个节点的名称
    radar.CategoryLabels = new string[] { "C#","Java","JS","Python","Go" };
    //分组
    radar.GroupLabels = new string[] { "大数据", "开发" };
    plot.Legend();
    formsPlot1.Refresh();
}
