在WPF应用开发中，布局容器的选择对于界面设计至关重要。今天，我们将深入探讨最基础却非常实用的布局容器之一：Canvas。

Canvas布局的核心优势

Canvas是WPF中最简单直观的布局容器，它提供了一种类似传统WinForm的绝对定位方式。对于从WinForm迁移到WPF的开发者来说，这种布局方式无疑是最容易上手的。

💡开发者提示：Canvas特别适合需要精确控制元素位置的场景，如图形编辑器、游戏界面等。

核心定位机制

在Canvas中，我们可以通过四个关键的附加属性来精确控制子元素的位置：

  • Canvas.Left- 控制元素左侧距离画布左边缘的距离
  • Canvas.Top- 控制元素顶部距离画布上边缘的距离
  • Canvas.Right- 控制元素右侧距离画布右边缘的距离
  • Canvas.Bottom- 控制元素底部距离画布下边缘的距离

主要特点：

  • 完全的绝对定位控制
  • 子元素位置不会随窗口大小改变而改变
  • 适合固定大小的界面设计
  • 类似于WinForm的控件布局方式

Canvas的基本用法

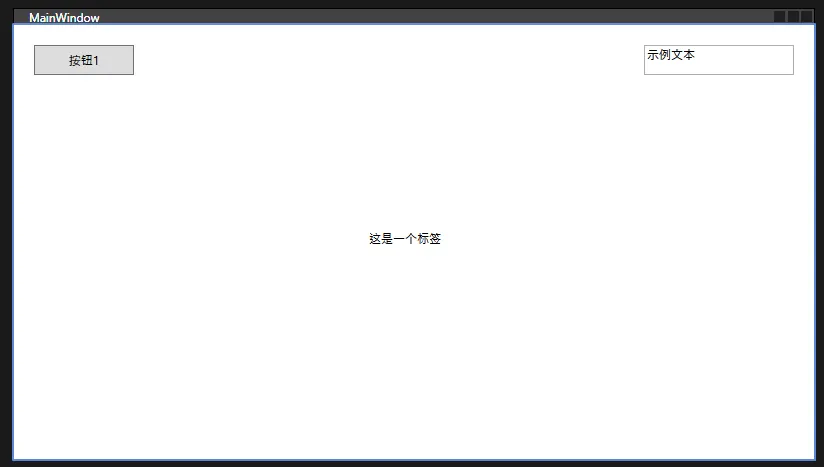

基础示例

XML
<Window x:Class="AppCanvas.MainWindow"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:AppCanvas"
        mc:Ignorable="d"
        Title="MainWindow" Height="450" Width="800">
    <Canvas>
        <!-- 在左上角放置一个按钮 -->
        <Button Canvas.Left="20" Canvas.Top="20" Content="按钮1" Width="100" Height="30"/>

        <!-- 在右上角放置一个文本框 -->
        <TextBox Canvas.Right="20" Canvas.Top="20" Width="150" Height="30" Text="示例文本"/>

        <!-- 在中间放置一个标签 -->
        <Label Canvas.Left="350" Canvas.Top="200" Content="这是一个标签"/>
    </Canvas>
</Window>


Canvas定位属性

Canvas提供了四个关键的附加属性来控制子元素位置：

  • Canvas.Left：距离Canvas左边的距离
  • Canvas.Top：距离Canvas顶部的距离
  • Canvas.Right：距离Canvas右边的距离
  • Canvas.Bottom：距离Canvas底部的距离

实际应用示例

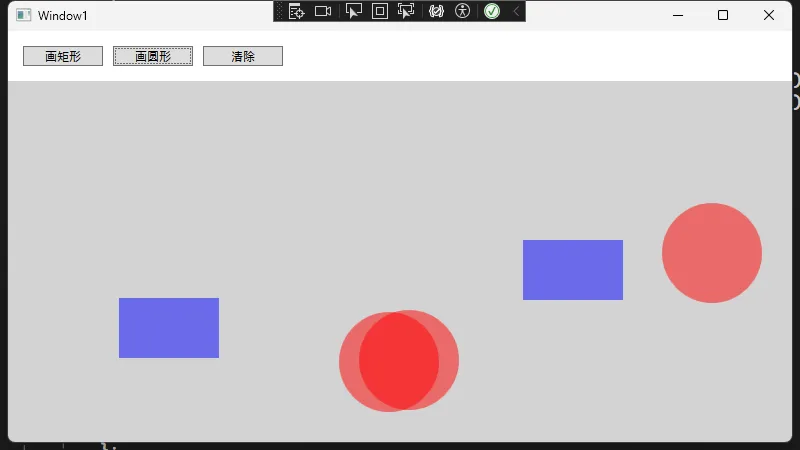

简单的绘图应用

XML
<Window x:Class="AppCanvas.Window1"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:AppCanvas"
        mc:Ignorable="d"
        Title="Window1" Height="450" Width="800">
    <Grid>
        <Grid.RowDefinitions>
            <RowDefinition Height="50"/>
            <RowDefinition Height="*"/>
        </Grid.RowDefinitions>

        <!-- 工具栏 -->
        <StackPanel Grid.Row="0" Orientation="Horizontal" Margin="10">
            <Button x:Name="btnDrawRect" Content="画矩形" Width="80" Margin="5"/>
            <Button x:Name="btnDrawEllipse" Content="画圆形" Width="80" Margin="5"/>
            <Button x:Name="btnClear" Content="清除" Width="80" Margin="5"/>
        </StackPanel>

        <!-- 绘图区域 -->
        <Canvas x:Name="drawingCanvas" Grid.Row="1" Background="LightGray">
            <!-- 这里将通过代码动态添加图形 -->
        </Canvas>
    </Grid>
</Window>

对应的C#代码：

C#
public partial class DrawingWindow : Window
{
    public DrawingWindow()
    {
        InitializeComponent();

        // 注册按钮点击事件
        btnDrawRect.Click += BtnDrawRect_Click;
        btnDrawEllipse.Click += BtnDrawEllipse_Click;
        btnClear.Click += BtnClear_Click;
    }

    private void BtnDrawRect_Click(object sender, RoutedEventArgs e)
    {
        // 创建一个随机位置的矩形
        Rectangle rect = new Rectangle
        {
            Width = 100,
            Height = 60,
            Fill = new SolidColorBrush(Colors.Blue),
            Opacity = 0.5
        };

        // 随机位置
        Random rand = new Random();
        Canvas.SetLeft(rect, rand.Next(0, (int)drawingCanvas.ActualWidth - 100));
        Canvas.SetTop(rect, rand.Next(0, (int)drawingCanvas.ActualHeight - 60));

        // 添加到Canvas
        drawingCanvas.Children.Add(rect);
    }

    private void BtnDrawEllipse_Click(object sender, RoutedEventArgs e)
    {
        // 创建一个随机位置的椭圆
        Ellipse ellipse = new Ellipse
        {
            Width = 100,
            Height = 100,
            Fill = new SolidColorBrush(Colors.Red),
            Opacity = 0.5
        };

        // 随机位置
        Random rand = new Random();
        Canvas.SetLeft(ellipse, rand.Next(0, (int)drawingCanvas.ActualWidth - 100));
        Canvas.SetTop(ellipse, rand.Next(0, (int)drawingCanvas.ActualHeight - 100));

        // 添加到Canvas
        drawingCanvas.Children.Add(ellipse);
    }

    private void BtnClear_Click(object sender, RoutedEventArgs e)
    {
        // 清除所有图形
        drawingCanvas.Children.Clear();
    }
}

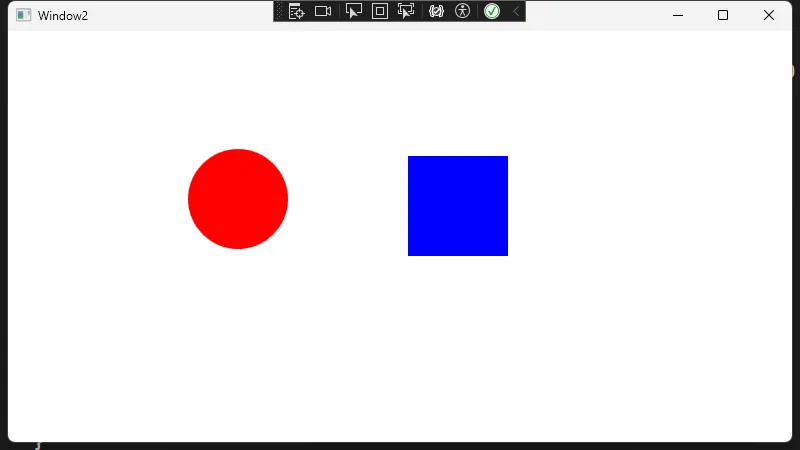

拖拽功能实现

XML
<Window x:Class="AppCanvas.Window2"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:AppCanvas"
        mc:Ignorable="d"
        Title="Window2" Height="450" Width="800">
    <Canvas x:Name="mainCanvas">
        <Rectangle x:Name="dragRect"
                  Width="100"
                  Height="100"
                  Fill="Blue"
                  MouseLeftButtonDown="Shape_MouseLeftButtonDown"
                  MouseLeftButtonUp="Shape_MouseLeftButtonUp"
                  MouseMove="Shape_MouseMove"
                  Canvas.Left="100"
                  Canvas.Top="100"/>

        <Ellipse x:Name="dragEllipse"
                 Width="100"
                 Height="100"
                 Fill="Red"
                 MouseLeftButtonDown="Shape_MouseLeftButtonDown"
                 MouseLeftButtonUp="Shape_MouseLeftButtonUp"
                 MouseMove="Shape_MouseMove"
                 Canvas.Left="300"
                 Canvas.Top="100"/>
    </Canvas>
</Window>

对应的C#代码：

C#
public partial class DragDropWindow : Window
{
    private bool isDragging = false;
    private Point startPoint;
    private UIElement draggedElement;
    private double originalLeft;
    private double originalTop;

    public DragDropWindow()
    {
        InitializeComponent();
    }

    private void Shape_MouseLeftButtonDown(object sender, MouseButtonEventArgs e)
    {
        // 开始拖拽
        isDragging = true;
        draggedElement = sender as UIElement;
        startPoint = e.GetPosition(mainCanvas);
        originalLeft = Canvas.GetLeft(draggedElement);
        originalTop = Canvas.GetTop(draggedElement);
        draggedElement.CaptureMouse();
    }

    private void Shape_MouseLeftButtonUp(object sender, MouseButtonEventArgs e)
    {
        // 结束拖拽
        isDragging = false;
        draggedElement?.ReleaseMouseCapture();
    }

    private void Shape_MouseMove(object sender, MouseEventArgs e)
    {
        if (isDragging)
        {
            // 计算新位置
            Point currentPosition = e.GetPosition(mainCanvas);
            double offsetX = currentPosition.X - startPoint.X;
            double offsetY = currentPosition.Y - startPoint.Y;

            // 更新元素位置
            Canvas.SetLeft(draggedElement, originalLeft + offsetX);
            Canvas.SetTop(draggedElement, originalTop + offsetY);
        }
    }
}


Canvas的优缺点

优点：

  1. 完全控制元素位置
  2. 适合固定布局的界面
  3. WinForm开发者容易上手
  4. 适合做绘图类应用
  5. 性能较好，布局计算简单

缺点：

  1. 不支持自适应布局
  2. 维护成本高
  3. 不适合响应式设计
  4. 子元素位置需要手动计算
  5. 不支持自动排列和流式布局

使用建议

  1. 适用场景：
    • 固定大小的界面
    • 绘图应用
    • 游戏界面
    • 需要精确定位的特殊布局
  2. 不建议使用的场景：
    • 需要自适应的界面
    • 表单类应用
    • 需要频繁调整布局的界面
    • 响应式设计

结论

Canvas布局是WPF中最基础的布局容器，它为WinForm开发者提供了一个熟悉的过渡方案。虽然在某些特定场景下Canvas是最佳选择，但在现代WPF应用开发中，建议优先考虑Grid、StackPanel等其他更灵活的布局容器。Canvas应该作为特殊需求下的补充选择，而不是默认的布局方案。

在实际开发中，应该根据具体需求选择合适的布局容器，合理使用Canvas的特性，这样才能充分发挥WPF的布局优势。
