WPF布局系统 ScrollViewer 控件详解
编辑
2025-10-03
C#
00

目录

基本特性
基础用法
简单示例
常用属性
高级用法示例
自定义滚动条样式
滚动到特定位置
监听滚动事件
常见应用场景
虚拟化列表滚动
图片查看器
文档阅读器
性能优化技巧
启用延迟滚动
使用虚拟化
优化滚动性能
总结

ScrollViewer 是WPF中的一个重要容器控件，它为内容提供滚动功能。与WinForm中的Panel.AutoScroll不同，ScrollViewer提供了更丰富的滚动特性和更好的可定制性。

基本特性

  • 支持水平和垂直滚动
  • 可自定义滚动条样式
  • 支持触摸滚动
  • 提供丰富的滚动事件

基础用法

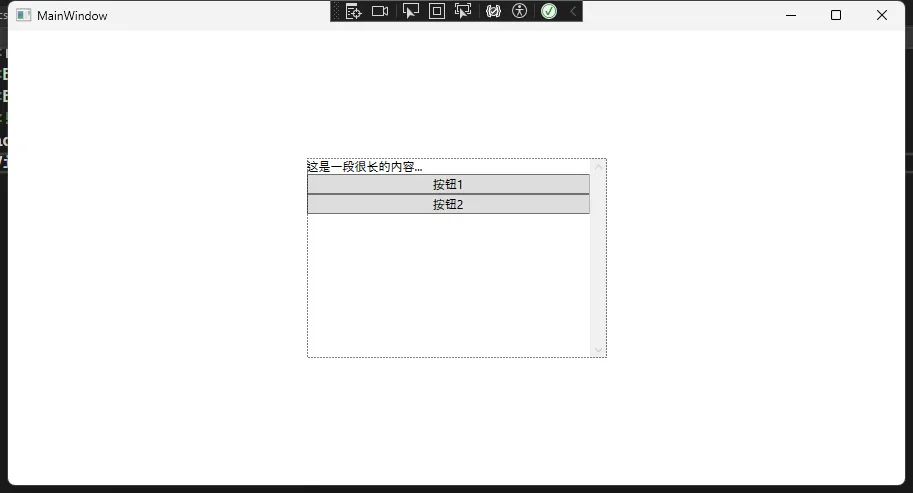

简单示例

XML
<ScrollViewer Height="200" Width="300">
    <!-- 内容区域 -->
    <StackPanel>
        <TextBlock Text="这是一段很长的内容..." TextWrapping="Wrap"/>
        <Button Content="按钮1"/>
        <Button Content="按钮2"/>
        <!-- 更多内容 -->
    </StackPanel>
</ScrollViewer>


常用属性

XML
<ScrollViewer
    Height="200"
    Width="300"
    HorizontalScrollBarVisibility="Auto"
    VerticalScrollBarVisibility="Visible"
    CanContentScroll="True"
    PanningMode="Both">

    <StackPanel>
        <!-- 内容 -->
    </StackPanel>
</ScrollViewer>

高级用法示例

自定义滚动条样式

XML
<Window.Resources>
    <Style x:Key="CustomScrollViewerStyle" TargetType="ScrollViewer">
        <Setter Property="Template">
            <Setter.Value>
                <ControlTemplate TargetType="ScrollViewer">
                    <Grid>
                        <Grid.ColumnDefinitions>
                            <ColumnDefinition Width="*"/>
                            <ColumnDefinition Width="Auto"/>
                        </Grid.ColumnDefinitions>
                        <Grid.RowDefinitions>
                            <RowDefinition Height="*"/>
                            <RowDefinition Height="Auto"/>
                        </Grid.RowDefinitions>

                        <!-- 内容区域 -->
                        <ScrollContentPresenter Grid.Column="0" Grid.Row="0"/>

                        <!-- 垂直滚动条 -->
                        <ScrollBar x:Name="PART_VerticalScrollBar"
                                 Grid.Column="1"
                                 Grid.Row="0"
                                 Value="{TemplateBinding VerticalOffset}"
                                 Maximum="{TemplateBinding ScrollableHeight}"
                                 ViewportSize="{TemplateBinding ViewportHeight}"
                                 Visibility="{TemplateBinding ComputedVerticalScrollBarVisibility}"/>

                        <!-- 水平滚动条 -->
                        <ScrollBar x:Name="PART_HorizontalScrollBar"
                                 Orientation="Horizontal"
                                 Grid.Column="0"
                                 Grid.Row="1"
                                 Value="{TemplateBinding HorizontalOffset}"
                                 Maximum="{TemplateBinding ScrollableWidth}"
                                 ViewportSize="{TemplateBinding ViewportWidth}"
                                 Visibility="{TemplateBinding ComputedHorizontalScrollBarVisibility}"/>
                    </Grid>
                </ControlTemplate>
            </Setter.Value>
        </Setter>
    </Style>
</Window.Resources>

<ScrollViewer Style="{StaticResource CustomScrollViewerStyle}">
    <!-- 内容 -->
</ScrollViewer>

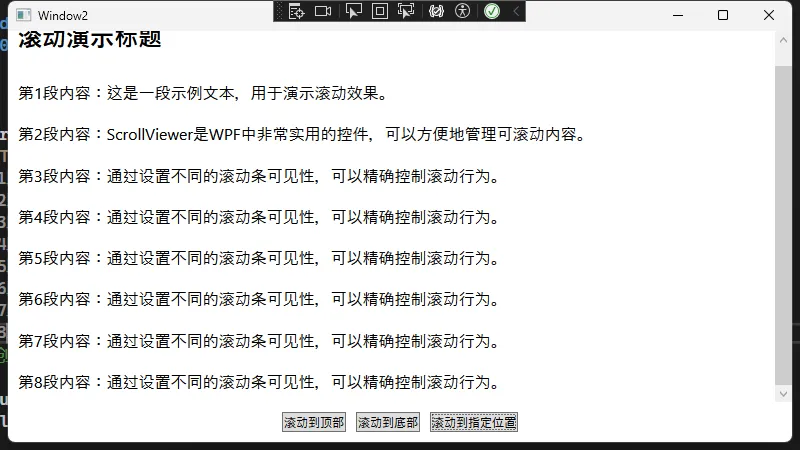

滚动到特定位置

XML
<Window x:Class="AppScrollViewer.Window2"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:AppScrollViewer"
        xmlns:sys="clr-namespace:System;assembly=mscorlib"
        mc:Ignorable="d"
        Title="Window2" Height="450" Width="800">
    <Grid>
        <Grid.RowDefinitions>
            <RowDefinition Height="*"/>
            <RowDefinition Height="Auto"/>
        </Grid.RowDefinitions>

        <!-- ScrollViewer -->
        <ScrollViewer x:Name="MyScrollViewer"
                      Grid.Row="0"
                      VerticalScrollBarVisibility="Auto"
                      HorizontalScrollBarVisibility="Disabled">
            <StackPanel>
                <!-- 内容区域 -->
                <TextBlock Text="滚动演示标题"
                           FontSize="24"
                           FontWeight="Bold"
                           Margin="10,10,10,20"/>

                <!-- 生成多个内容项 -->
                <ItemsControl>
                    <ItemsControl.ItemsSource>
                        <x:Array Type="{x:Type sys:String}">
                            <sys:String>第1段内容：这是一段示例文本，用于演示滚动效果。</sys:String>
                            <sys:String>第2段内容：ScrollViewer是WPF中非常实用的控件，可以方便地管理可滚动内容。</sys:String>
                            <sys:String>第3段内容：通过设置不同的滚动条可见性，可以精确控制滚动行为。</sys:String>
                            <sys:String>第4段内容：通过设置不同的滚动条可见性，可以精确控制滚动行为。</sys:String>
                            <sys:String>第5段内容：通过设置不同的滚动条可见性，可以精确控制滚动行为。</sys:String>
                            <sys:String>第6段内容：通过设置不同的滚动条可见性，可以精确控制滚动行为。</sys:String>
                            <sys:String>第7段内容：通过设置不同的滚动条可见性，可以精确控制滚动行为。</sys:String>
                            <sys:String>第8段内容：通过设置不同的滚动条可见性，可以精确控制滚动行为。</sys:String>
                            <!-- 重复多次以创建滚动效果 -->
                        </x:Array>
                    </ItemsControl.ItemsSource>
                    <ItemsControl.ItemTemplate>
                        <DataTemplate>
                            <TextBlock Text="{Binding}"
                                       Margin="10"
                                       TextWrapping="Wrap"
                                       FontSize="16"/>
                        </DataTemplate>
                    </ItemsControl.ItemTemplate>
                </ItemsControl>
            </StackPanel>
        </ScrollViewer>

        <!-- 控制按钮 -->
        <StackPanel Grid.Row="1"
                    Orientation="Horizontal"
                    HorizontalAlignment="Center"
                    Margin="10">
            <Button Content="滚动到顶部"
                    Click="ScrollToTop_Click"
                    Margin="5,0"/>

            <Button Content="滚动到底部"
                    Click="ScrollToBottom_Click"
                    Margin="5,0"/>

            <Button Content="滚动到指定位置"
                    Click="ScrollToSpecificOffset_Click"
                    Margin="5,0"/>
        </StackPanel>
    </Grid>
</Window>


C#
using System;
using System.Collections.Generic;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Shapes;

namespace AppScrollViewer
{
    /// <summary>
    /// Interaction logic for Window2.xaml
    /// </summary>
    public partial class Window2 : Window
    {
        private ScrollViewer _scrollViewer;
        public Window2()
        {
            InitializeComponent();
            _scrollViewer = MyScrollViewer;
        }
        private void ScrollToTop_Click(object sender, RoutedEventArgs e)
        {
            _scrollViewer.ScrollToTop();
        }

        private void ScrollToBottom_Click(object sender, RoutedEventArgs e)
        {
            _scrollViewer.ScrollToBottom();
        }

        private void ScrollToSpecificOffset_Click(object sender, RoutedEventArgs e)
        {
            // 滚动到垂直100像素位置
            _scrollViewer.ScrollToVerticalOffset(100);
        }
    }
}

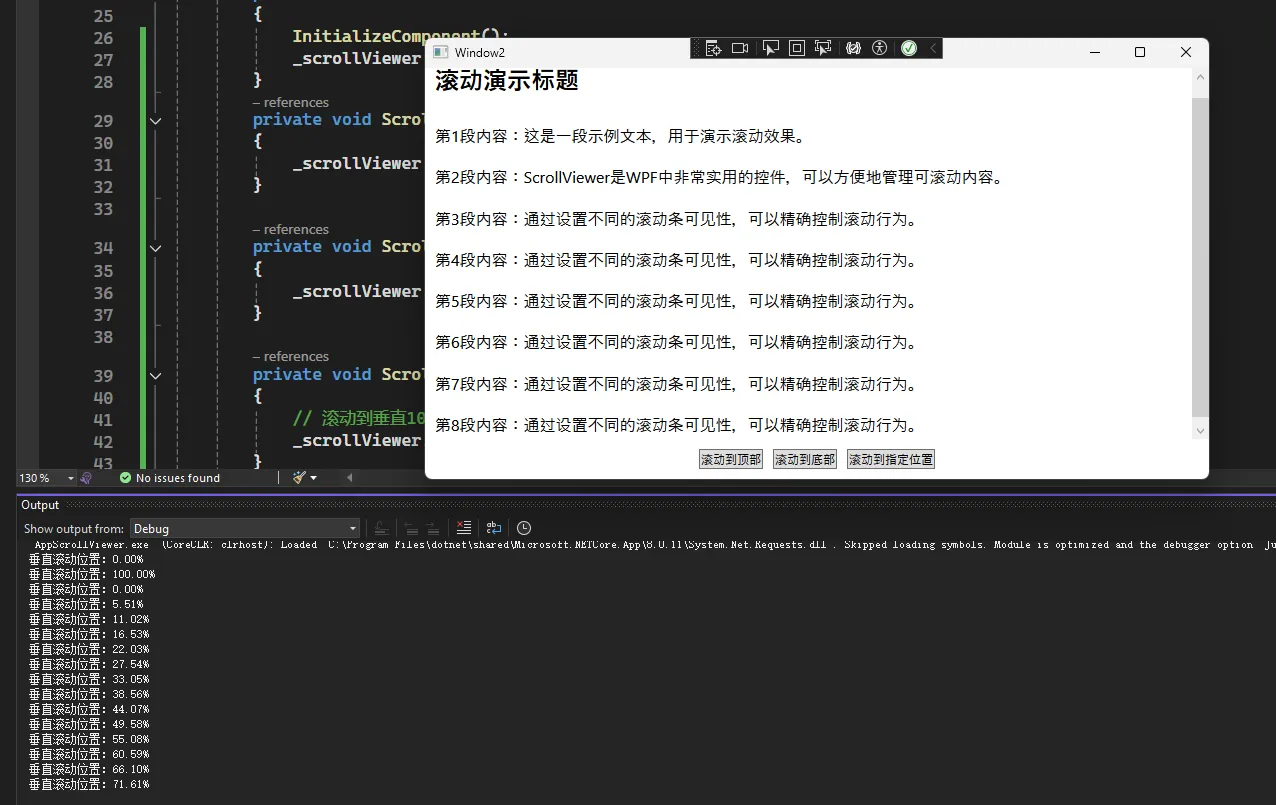

监听滚动事件

XML
<ScrollViewer ScrollChanged="ScrollViewer_ScrollChanged"
              >
    <!-- 内容 -->
</ScrollViewer>

C#
private void ScrollViewer_ScrollChanged(object sender, ScrollChangedEventArgs e)
{
    // 获取滚动信息
    if (e.VerticalChange != 0)
    {
        double verticalOffset = e.VerticalOffset;
        double scrollableHeight = e.ExtentHeight - e.ViewportHeight;

        // 计算滚动百分比
        double scrollPercentage = (verticalOffset / scrollableHeight) * 100;

        Debug.WriteLine($"垂直滚动位置：{scrollPercentage:F2}%");
    }
}


常见应用场景

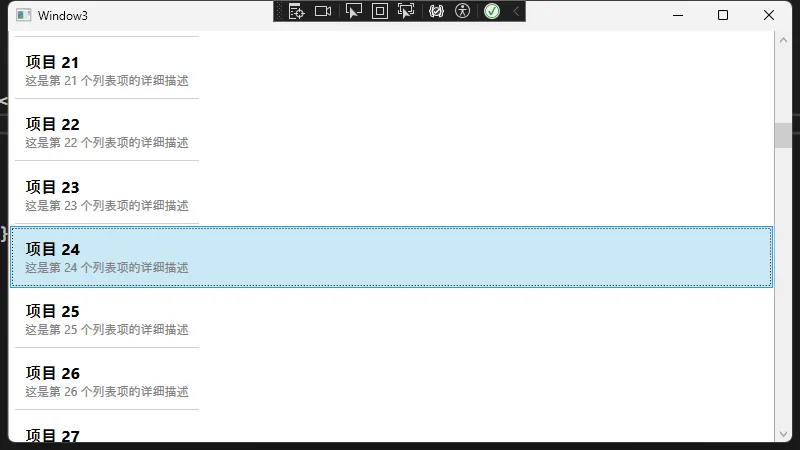

虚拟化列表滚动

XML
<ScrollViewer>
    <ListBox x:Name="DataListBox"
             VirtualizingPanel.IsVirtualizing="True"
             VirtualizingPanel.VirtualizationMode="Recycling"
             ScrollViewer.IsDeferredScrollingEnabled="True">
        <ListBox.ItemsPanel>
            <ItemsPanelTemplate>
                <VirtualizingStackPanel/>
            </ItemsPanelTemplate>
        </ListBox.ItemsPanel>

        <ListBox.ItemTemplate>
            <DataTemplate>
                <Border Padding="10" BorderBrush="LightGray" BorderThickness="0,0,0,1">
                    <StackPanel>
                        <TextBlock Text="{Binding Name}"
                                   FontWeight="Bold"
                                   FontSize="16"/>
                        <TextBlock Text="{Binding Description}"
                                   Foreground="Gray"/>
                    </StackPanel>
                </Border>
            </DataTemplate>
        </ListBox.ItemTemplate>
    </ListBox>
</ScrollViewer>

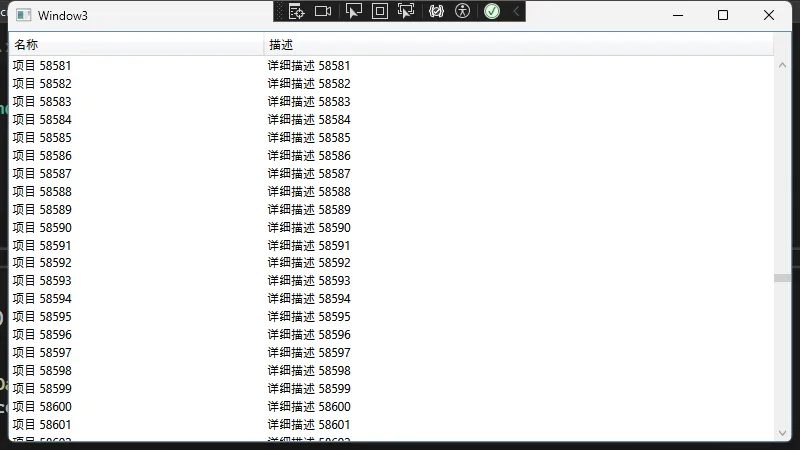

XML
<Window x:Class="AppScrollViewer.Window3"
        xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
        xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
        xmlns:d="http://schemas.microsoft.com/expression/blend/2008"
        xmlns:mc="http://schemas.openxmlformats.org/markup-compatibility/2006"
        xmlns:local="clr-namespace:AppScrollViewer"
        mc:Ignorable="d"
        Title="Window3" Height="450" Width="800">
    <Grid>
        <DataGrid x:Name="VirtualDataGrid"
                  AutoGenerateColumns="False"
                  VirtualizingPanel.IsVirtualizing="True"
                  VirtualizingPanel.VirtualizationMode="Recycling"
                  ScrollViewer.IsDeferredScrollingEnabled="True"
                  GridLinesVisibility="None"
                  HeadersVisibility="Column">
            <DataGrid.Columns>
                <DataGridTextColumn Header="名称"
                                    Width="*"
                                    Binding="{Binding Name}"/>
                <DataGridTextColumn Header="描述"
                                    Width="2*"
                                    Binding="{Binding Description}"/>
            </DataGrid.Columns>
        </DataGrid>
    </Grid>
</Window>


C#
using System;
using System.Collections.Generic;
using System.Collections.ObjectModel;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Data;
using System.Windows.Documents;
using System.Windows.Input;
using System.Windows.Media;
using System.Windows.Media.Imaging;
using System.Windows.Shapes;

namespace AppScrollViewer
{
    /// <summary>
    /// Interaction logic for Window3.xaml
    /// </summary>
    public partial class Window3 : Window
    {

        public Window3()
        {
            InitializeComponent();
            LoadVirtualData();
        }
        private void LoadVirtualData()
        {
            // 使用更高效的数据源
            var items = GenerateLargeDataSet(100000);
            VirtualDataGrid.ItemsSource = items;
        }

        // 快速生成大数据集的方法
        private IEnumerable<ItemData> GenerateLargeDataSet(int count)
        {
            for (int i = 0; i < count; i++)
            {
                yield return new ItemData
                {
                    Name = $"项目 {i}",
                    Description = $"详细描述 {i}"
                };
            }
        }
    }
    // 数据模型
    public class ItemData
    {
        public string Name { get; set; }
        public string Description { get; set; }
    }
}


图片查看器

XML
<ScrollViewer x:Name="ImageScrollViewer"
              HorizontalScrollBarVisibility="Auto"
              VerticalScrollBarVisibility="Auto"
              PanningMode="Both">
    <Image x:Name="DisplayImage"
           Stretch="None"
           RenderOptions.BitmapScalingMode="HighQuality"/>
</ScrollViewer>

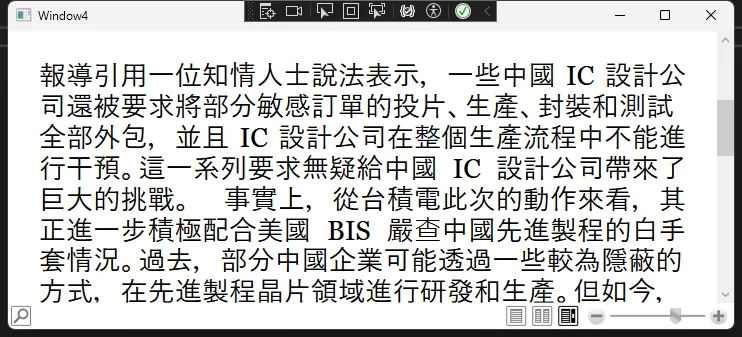

文档阅读器

XML
<FlowDocumentReader ViewingMode="Scroll">
        <FlowDocument>
            <Paragraph>
                <Run Text="这是一个可滚动的文档内容..."/>
            </Paragraph>
            <!-- 更多段落 -->
        </FlowDocument>
</FlowDocumentReader>


性能优化技巧

启用延迟滚动

XML
<ScrollViewer IsDeferredScrollingEnabled="True">
    <!-- 内容 -->
</ScrollViewer>

使用虚拟化

XML
<ScrollViewer>
    <ItemsControl VirtualizingPanel.IsVirtualizing="True"
                  VirtualizingPanel.VirtualizationMode="Recycling">
        <!-- 项目模板 -->
    </ItemsControl>
</ScrollViewer>

优化滚动性能

C#
// 禁用动画以提高性能
ScrollViewer.SetCanContentScroll(myScrollViewer, true);

// 设置缓存大小
VirtualizingPanel.SetCacheLength(myItemsControl, new VirtualizationCacheLength(1,1));

总结

ScrollViewer是WPF中非常强大的滚动容器控件，相比WinForm中的滚动面板，它提供了更多的功能和更好的可定制性。掌握ScrollViewer的使用技巧，对于开发高质量的WPF应用程序至关重要。

关键要点：

  1. 理解ScrollViewer的基本属性和用法
  2. 掌握自定义样式和事件处理
  3. 注意性能优化
  4. 处理好触摸支持和嵌套滚动问题

通过合理使用ScrollViewer，我们可以为用户提供更好的滚动体验，同时保持应用程序的高性能和可维护性。
